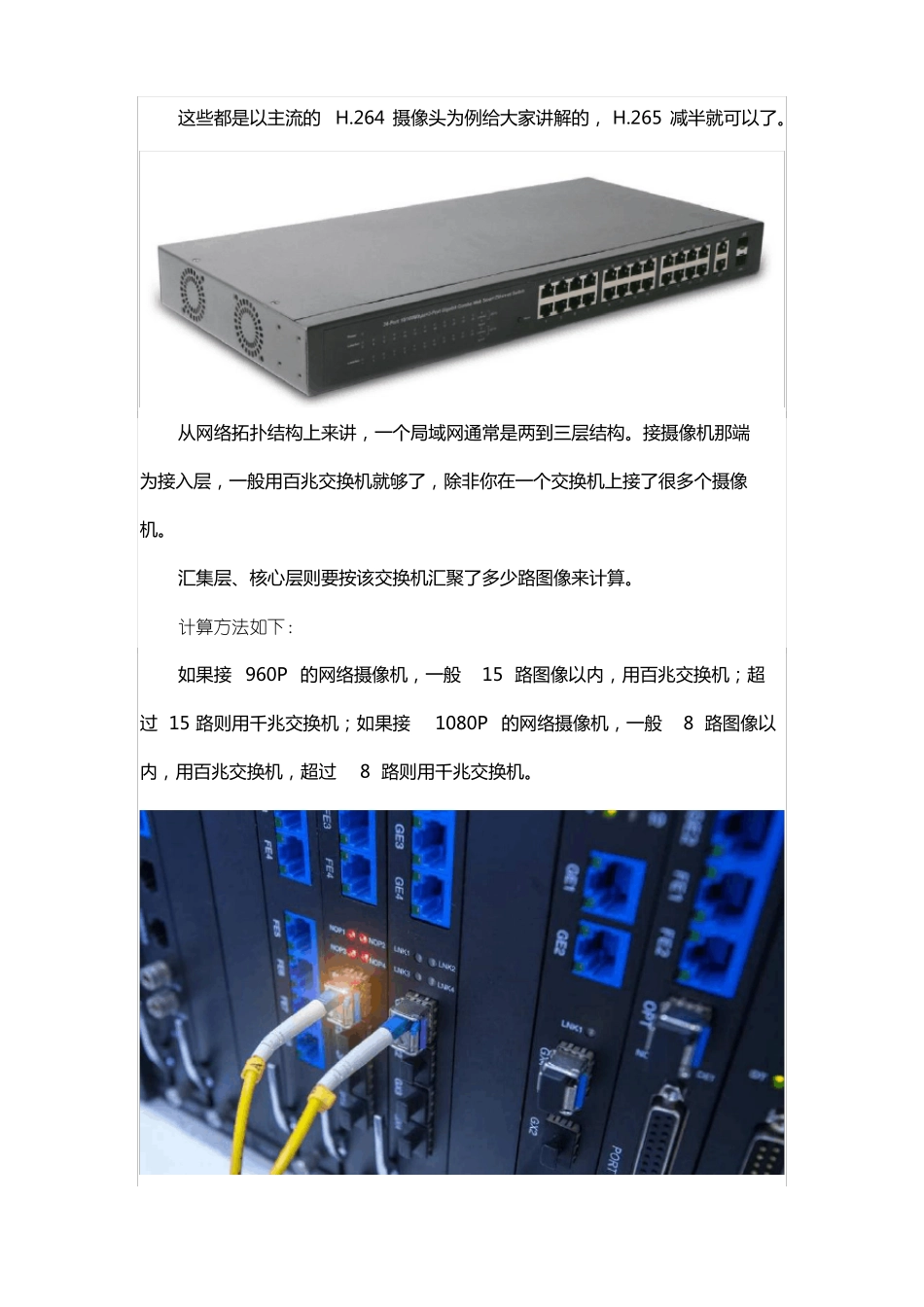

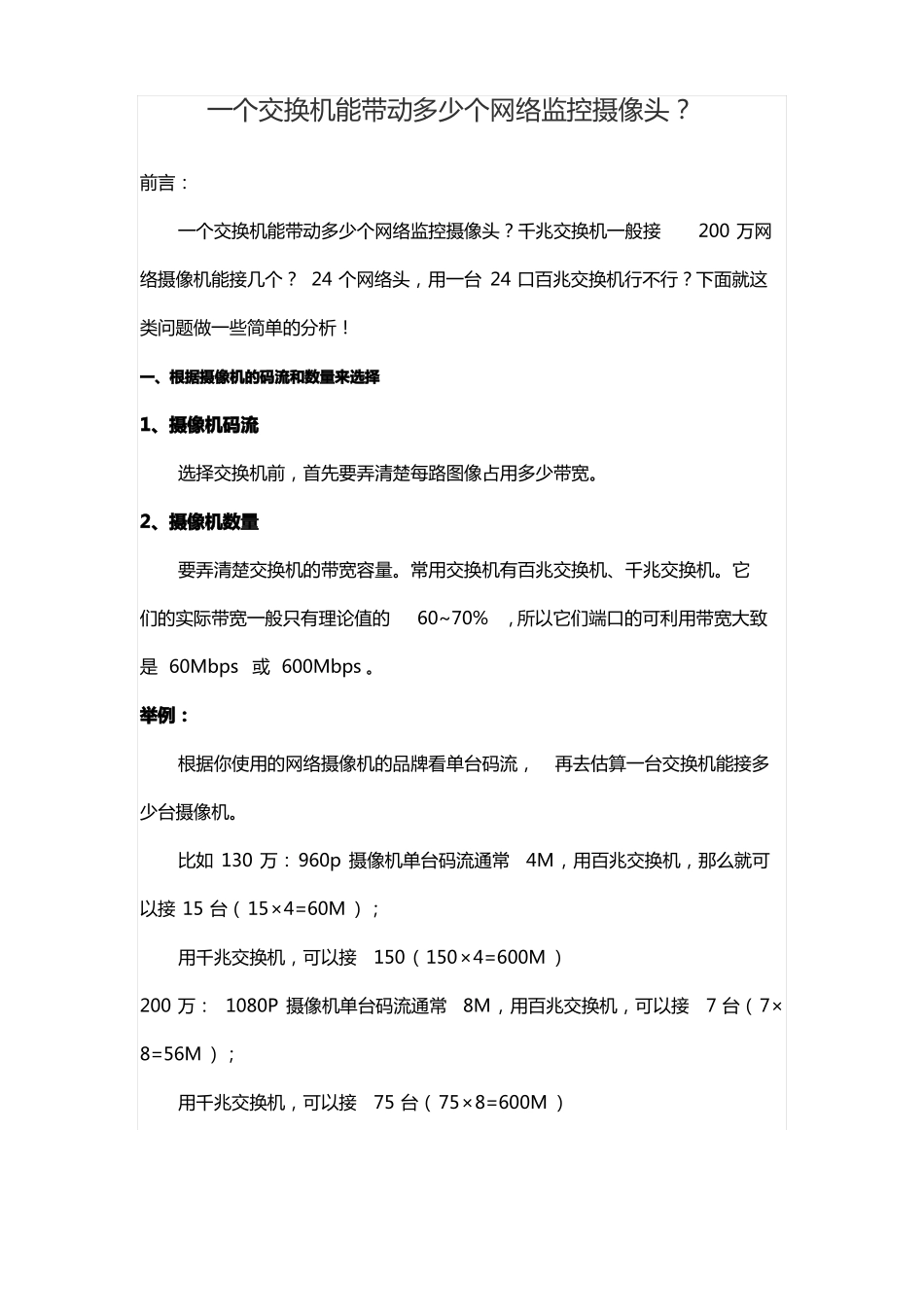

一个交换机能带动多少个网络监控摄像头?前言:一个交换机能带动多少个网络监控摄像头?千兆交换机一般接200 万网络摄像机能接几个? 24 个网络头,用一台 24 口百兆交换机行不行?下面就这类问题做一些简单的分析!一、根据摄像机的码流和数量来选择1、摄像机码流选择交换机前,首先要弄清楚每路图像占用多少带宽。2、摄像机数量要弄清楚交换机的带宽容量。常用交换机有百兆交换机、千兆交换机。它们的实际带宽一般只有理论值的60~70% ,所以它们端口的可利用带宽大致是 60Mbps 或 600Mbps 。举例:根据你使用的网络摄像机的品牌看单台码流,再去估算一台交换机能接多少台摄像机。比如 130 万:960p 摄像机单台码流通常4M,用百兆交换机,那么就可以接 15 台(15×4=60M );用千兆交换机,可以接150(150×4=600M )200 万: 1080P 摄像机单台码流通常8M,用百兆交换机,可以接7 台(7×8=56M );用千兆交换机,可以接75 台(75×8=600M )这些都是以主流的H.264 摄像头为例给大家讲解的, H.265 减半就可以了。从网络拓扑结构上来讲,一个局域网通常是两到三层结构。接摄像机那端为接入层,一般用百兆交换机就够了,除非你在一个交换机上接了很多个摄像机。汇集层、核心层则要按该交换机汇聚了多少路图像来计算。计算方法如下:如果接 960P 的网络摄像机,一般15 路图像以内,用百兆交换机;超过 15 路则用千兆交换机;如果接1080P 的网络摄像机,一般8 路图像以内,用百兆交换机,超过8 路则用千兆交换机。二、交换机的选择要求监控网络有三层架构方式:核心层,汇聚层,接入层。1、接入层交换机的选择条件 1: 摄像机码流: 4Mbps ,20 个摄像机就是20*4=80Mbps 。也就是说,接入层交换机上传端口必须满足80Mbps/s的传输速率要求,考虑到交换机实际传输速率 (通常为标称值的50%,100M 的也就 50 M 左右,),所以接入层交换机应选用具有1000M 上传口的交换机。条件 2: 交换机的背板带宽,如选择24 口交换机,自带二个1000M 口,总共 26 口,则接入层的交换机背板带宽要求为:(24*100M*2+1000*2*2)/1000=8.8Gbps的背板带宽。条件 3: 包转发率:一个1000M 口的包转发率为1.488Mpps/s , 则接入层的交换机交换速率为: (24*100M/1000M+2)*1.488=6.55Mpps。根据以上条件得出:当有 20 路 720P 摄像机接入一个交换机时, 此交换机至少必须具有1 个 1000M 上传口、 20 个以...
