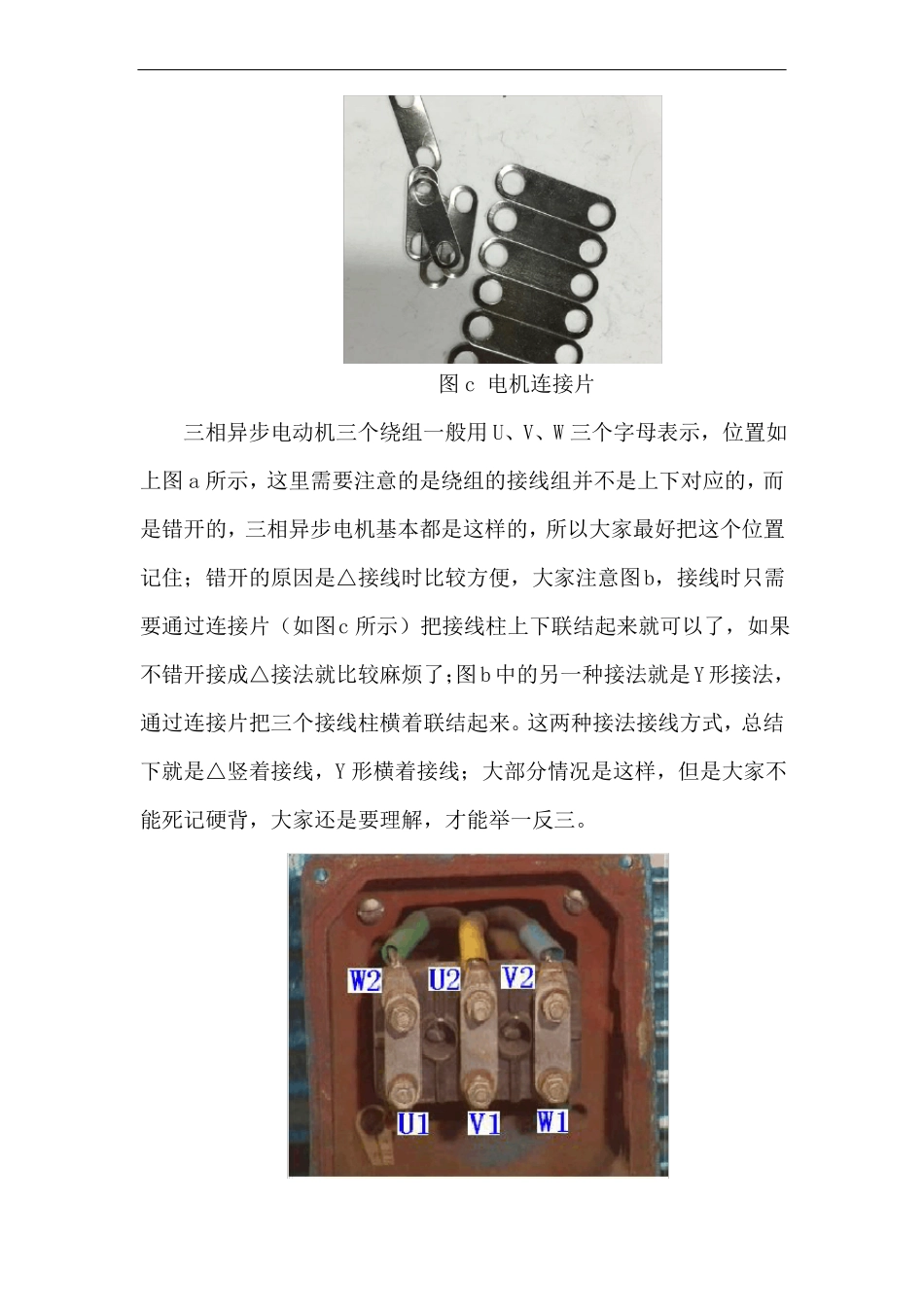

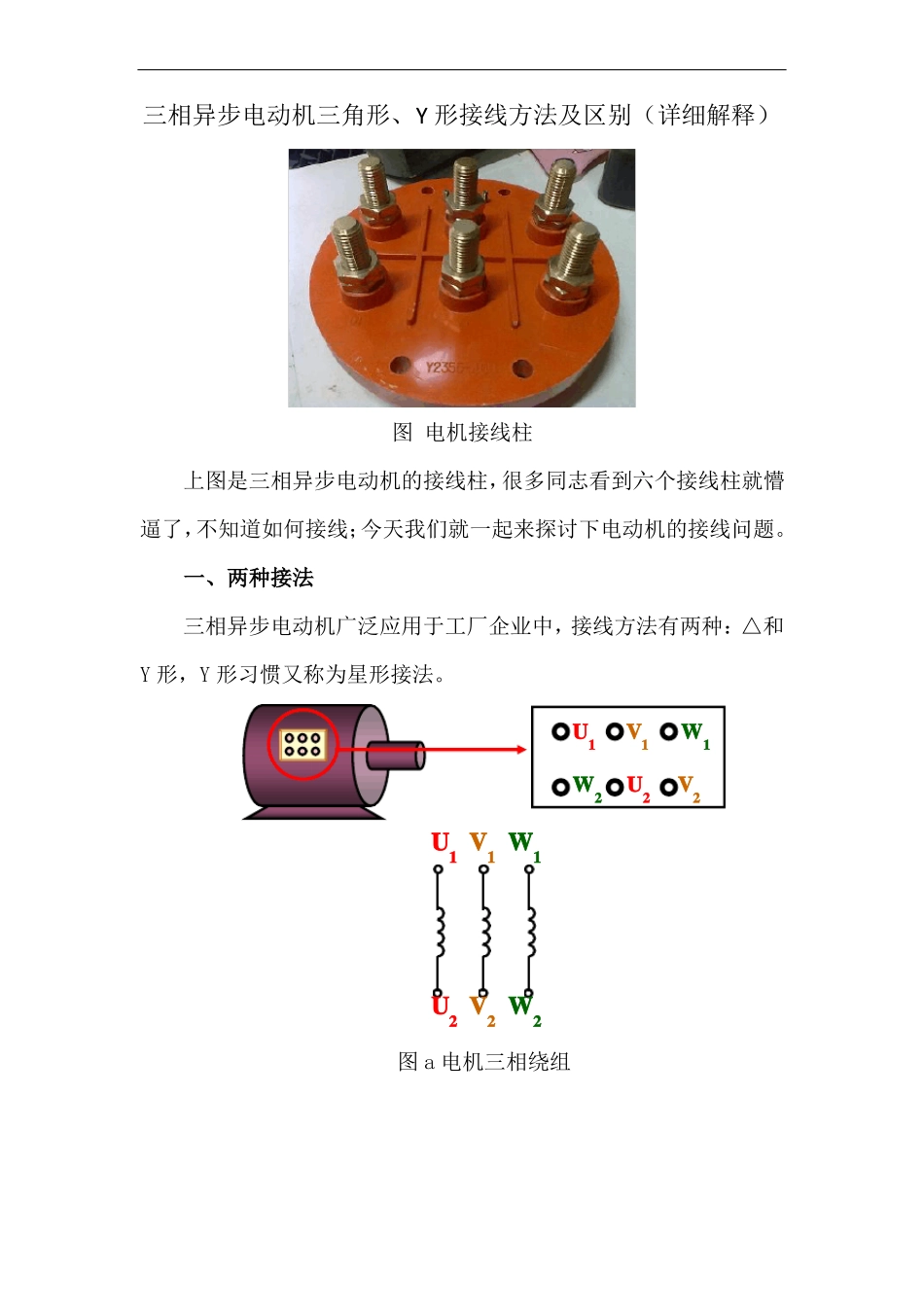

三相异步电动机三角形、Y 形接线方法及区别（详细解释）图 电机接线柱上图是三相异步电动机的接线柱，很多同志看到六个接线柱就懵逼了，不知道如何接线；今天我们就一起来探讨下电动机的接线问题。一、两种接法三相异步电动机广泛应用于工厂企业中，接线方法有两种：△和Y 形，Y 形习惯又称为星形接法。U1V1W2W1U2V2U1 V1 W1U2 V2 W2图 a 电机三相绕组3 ~星形(Y)联结三角形(△)联结U1V1W1W2U2V 23 ~U1V1W2W1U2V 2图 b 电机 Y 形和△接法图 c 电机连接片三相异步电动机三个绕组一般用 U、V、W 三个字母表示，位置如上图 a 所示，这里需要注意的是绕组的接线组并不是上下对应的，而是错开的，三相异步电机基本都是这样的，所以大家最好把这个位置记住；错开的原因是△接线时比较方便，大家注意图b，接线时只需要通过连接片（如图c 所示）把接线柱上下联结起来就可以了，如果不错开接成△接法就比较麻烦了；图 b 中的另一种接法就是Y 形接法，通过连接片把三个接线柱横着联结起来。这两种接法接线方式，总结下就是△竖着接线，Y 形横着接线；大部分情况是这样，但是大家不能死记硬背，大家还是要理解，才能举一反三。图 电机△接法图 电机 Y 形接法二、两种接法的区别经常有人问我，这两种接法有什么区别？区别是这两种接法的电机的电压和电流不一样，其他参数都一样；所以这两种对负载来说没有区别。所以，在实际应用时不管选择哪一种接法，都能正常工作；一般根据电源的电压进行选择，那种电压容易接引，就选哪一种。图 某电机铭牌上图是一个电机的铭牌，可以看出△和 Y 形接法的电压分别是220V 和 380V，还有另一种常用电机△和Y 形接法的电压分别是 380V和 660V；Y 形接法的电压是△接法电压的根号三倍。这两种接法的功率是一样的，P=UI，因为△接法电压小，所以△接法的电流就大，同理 Y 形接法的电流小；所以工程上多选用 Y 形接法，因为 Y 形接法的电流小，在选择导线时，导线可以细一些，可以省一部分钱，比较经济。有人有疑问，说这两种接法的电压可以接反吗？为啥两种接法的电压不一样呢？答案是不能接反，这是由电机内部绕组的决定的，某一个电机制造好之后，它的绕组所能承受的电压和电流也就确定了。我们以上面的铭牌为例进行说明，这个电机正常工作时它的绕组能长时间承受的电压就是 220V，△接法时线电压等于相电压（PS：三相设备提到的电压和电流没有说明时，默认都是线值，即铭牌...
