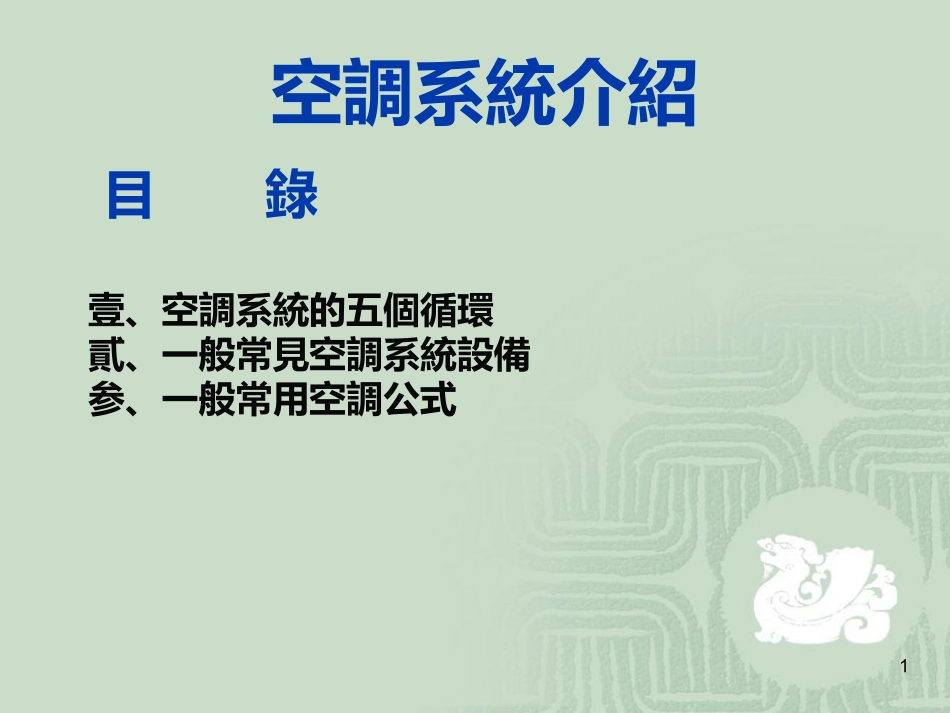

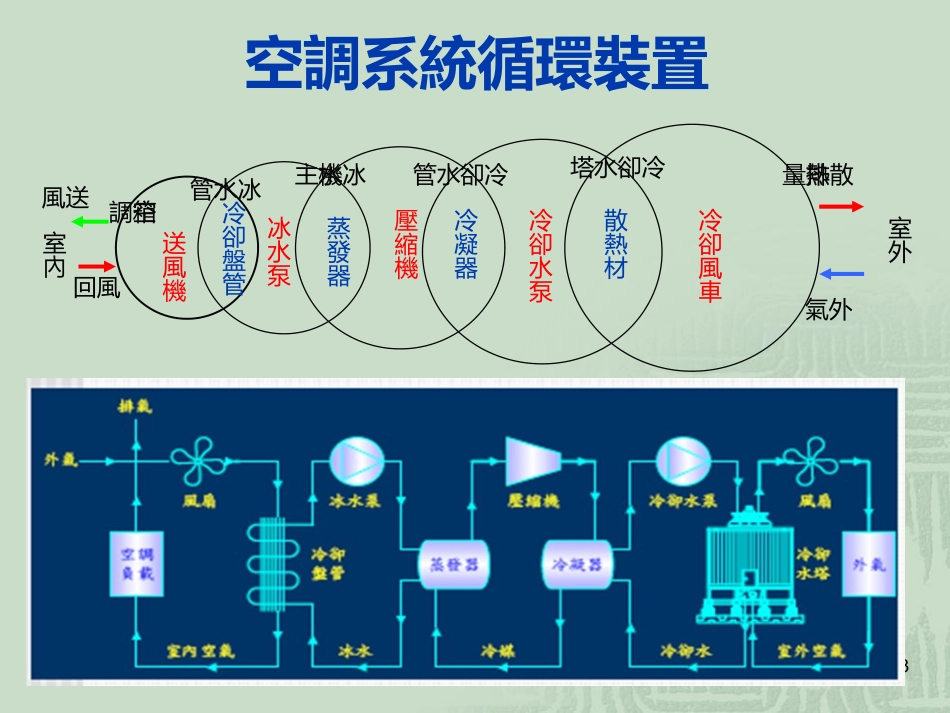

1空調系統介紹目錄壹、空調系統的五個循環貳、一般常見空調系統設備参、一般常用空調公式2壹、五個循環室外空氣循環冷卻水循環冷媒循環冰水循環室內空氣循環室內空調系統依特性可以劃分成下列五個循環系統一.室內空氣循環二.冰水循環三.冷媒循環四.冷卻水循環五.室外空氣循環室外3空調系統循環裝置冷卻水塔冷卻水管冰水主機冰水管冷卻風車冷卻水泵壓縮機冰水泵送風機散熱材冷凝器蒸發器冷卻盤管空調箱排散熱量室外回風送風室內外氣4貳、一般常見空調系統的設備1.冷卻水塔(自然通風式、機械通風式)2.冰水式冷凍空調主機(往復式、螺旋式、離心式、吸收式)3.循環幫浦(冷卻水循環泵浦、冰水循環泵浦)4.管路(冷卻水循環管路、冰水循環管路、蒸汽管路、冷凝水排水管路、冷卻水給水管路、膨漲水箱給水管路、加濕器給水管路、冷媒循環管路、)5.空調箱(MAU、PAH、AHU、FANCOIL)6.控制閥(電動二通閥、電動三通閥、比例式電動二通閥、比例式電動三通閥、蒸氣控制閥)7.感測器(溫度感測器、濕度感測器、溫濕度感測器)8.控制器(電子式溫控器、微電腦溫控器、LED微電腦PID溫度控制器LED微電腦PID溫濕度控制器)9.加濕器(鍋爐蒸氣加濕器、電熱蒸氣加濕器、噴水霧式加濕器)10.加熱器(電熱器、熱盤管)11.風車(離心式、軸流式、透浦式)12.鍋爐13.PAG(水冷式箱型冷氣機、氣冷式箱型冷氣機)5一般常見空調系統的設備概要圖冷卻水塔冰水主機鍋爐冷卻水循環幫浦送風機隱掛式送風機電子式溫控器微電腦溫控器電動二通閥電動二通閥比例式電動閥溫濕度感測器蒸氣控制閥MAU空調箱蒸汽冷凝水輸送管LED微電腦PID溫度控制器蒸汽輸運管LED微電腦PID溫濕度控制器冰水一次幫浦冰水二次幫浦水冷式箱型冷氣機AHU空調箱冰水回水管冰水輸送管冷卻水輸送管6常見空調設備之一冷卻水塔冷卻水塔的原理:是以水作媒體，透過水的蒸發原理，將挾帶熱量的冷卻水在塔內先分散細化或用噴灑，利用散熱材特性增加受熱與蒸發面積，再經風扇吸入冷空氣，讓水與空氣在塔內進行熱交換，使蒸發熱量傳遞給空氣並散入大氣中。冷卻水塔出入水溫通常設計5.5~6.5℃，設計外氣濕球溫度與冷卻水塔出水溫一般約在3℃以下。方型直交流式冷卻塔7冷卻水塔的種類一.自然通風式:設計上依賴自然力量，利用內外空氣密度差，促使空氣移動經過水塔內達到散熱。基本上可分三類(1)大氣通風式(2)煙囪通風式(3)雙曲線通風式。優點:可節省風車運轉成本。缺點:體積大、建造成本高、易受天氣影響效率不穩定。二.機械通風式:設計上依賴風車力量，促使空氣移動經過水塔內達到散熱。基本上可分二類(1)押入通風式(2)吸入通風式，而吸入通風式又可分逆流式與直交流式(最為廣泛使用)。優點:效率較穩定、建造成本較低、風量可依設計而定。缺點:需風車運轉成本。8冷卻水塔構造及維護重點冷卻水塔之基本結構及維護重點1.風扇馬達及減速器(季測電流量，加潤滑劑)2.風扇葉片(月清除積垢)3.散水槽(週清除散水孔積物)4.散熱材(半年清洗一次)5.擋水器(半年清洗一次)6.腳架7.下部水槽(月清除積垢)8.出水管(口)(週清洗濾網積物)9.維修門10.扶梯(防銹)11.底座12.入口順板(半年清洗一次)13.吊網(防銹)14.入水管(防銹)方型直交流式冷卻塔9冷卻水的影響1.鑑於水質及空氣污染日益嚴重，冷卻水塔與空氣進行熱交換過程中，吸入空氣中的灰塵與一些物質，及水量蒸發導致濃縮倍數增加，使用一段時間後，冷卻水系統將產生腐蝕、結垢、淤泥、微生物堵塞管路，造成散熱不良等問題；另外冷卻水環境十分適合退伍軍人菌生長影響管理人員身體健康。2.冷卻水水溫每升1℃會造成空調主機耗電量增加2%。3.冷凝器管壁結垢每增加0.006吋(0.15mm)，將使冰水主機耗電率增加12%。※由此可知冷卻水的水質與空調主機冷凝器效率及耗電量是成正比，因此冷卻水質是空調系統中管理上重要的一環，除需注意冷卻水質管理外，並且定期抽驗冷卻水質。。10退伍軍人症退伍軍人症為一種嚴重致命的肺炎型態。已知的退伍軍人菌(Legionnaire'sDiseaseBacterium,LDB)有30多種，暴露在此種細菌而感染的人數低於5%，但感染此症而死亡的比例卻高達15%左右，在美國每年有超過25,000人感染此症。在商用／工業用的冷卻水塔中普遍...
