三次元量床标准介绍

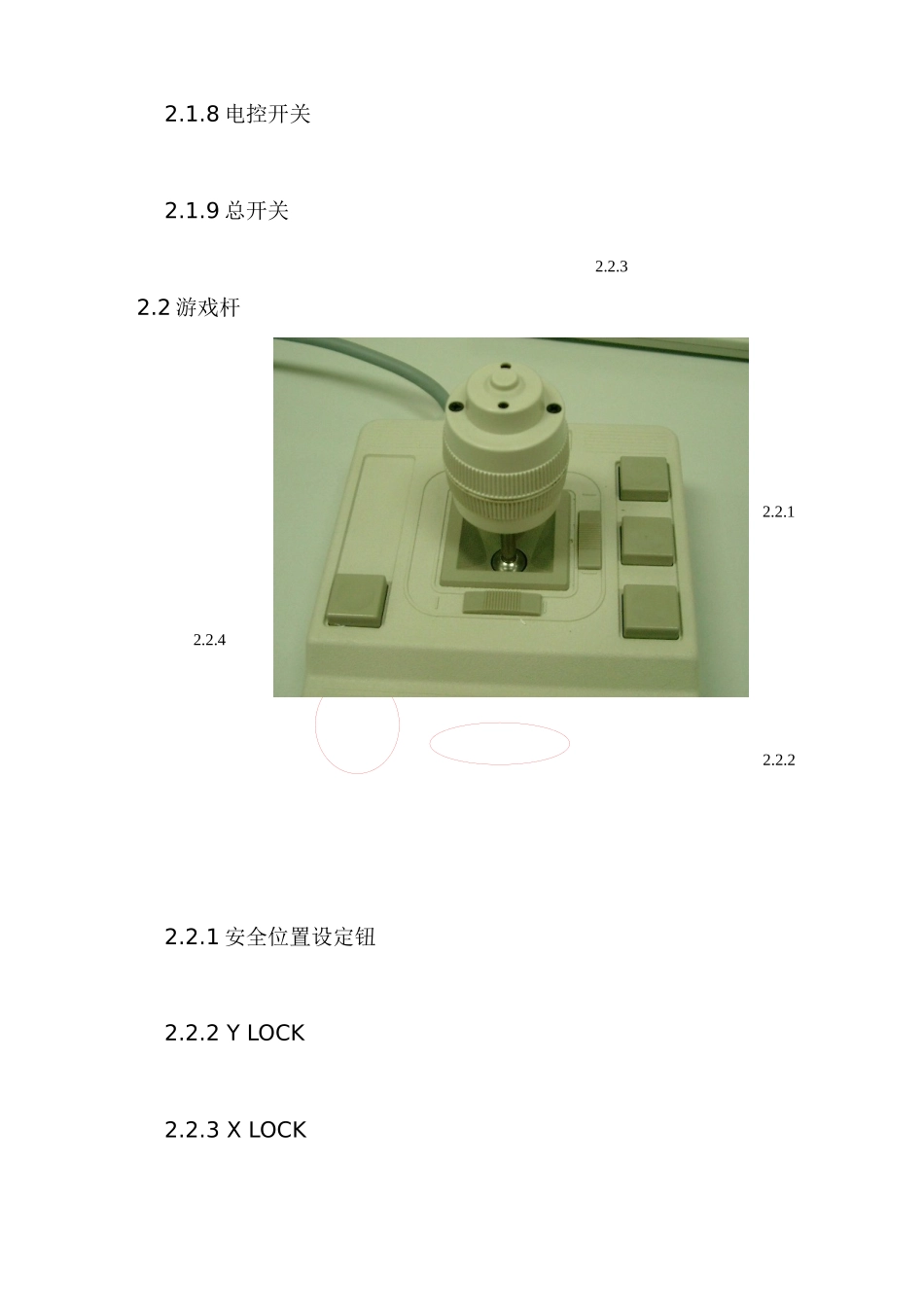

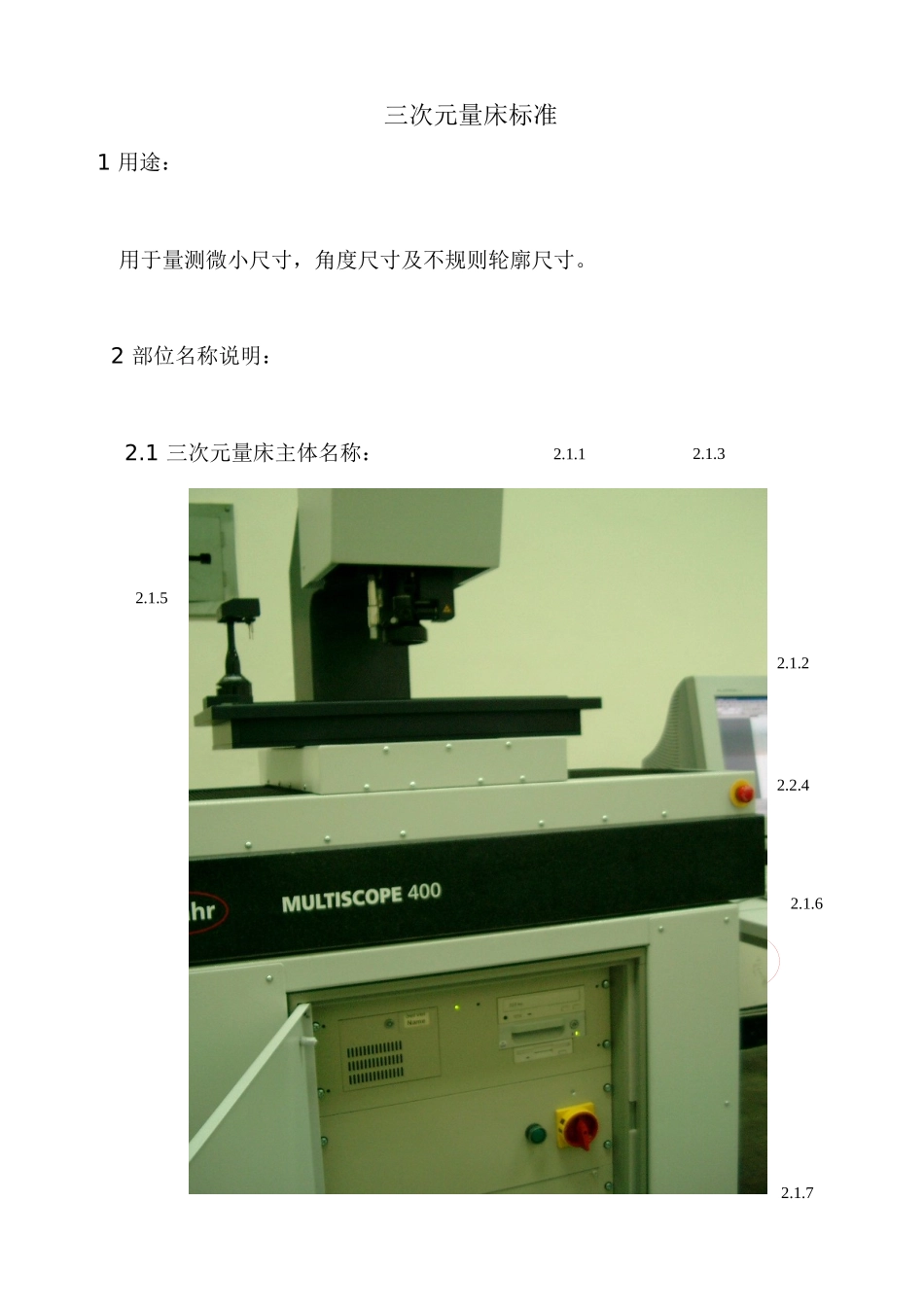

三次元量床标准1 用途： 用于量测微小尺寸，角度尺寸及不规则轮廓尺寸。 2 部位名称说明： 2.1 三次元量床主体名称：2.1.52.1.12.1.32.1.22.2.42.1.62.1.72.1.1 测针2.1.2 镜头2.1.3 环光座2.1.4 工作台2.1.5 测针架2.1.6 紧急停止开关2.1.7 光驱/硬盘机/软盘机2.1.92.1.82.1.8 电控开关2.1.9 总开关2.2 游戏杆2.2.1 安全位置设定钮2.2.2 Y LOCK2.2.3 X LOCK2.2.42.2.22.2.12.2.32.2.4 紧急停止开关2.3 KMESS 操作系统基本接口2.3.22.3.12.3.52.3.42.3.32.3.62.3.1 选项列 2.3.2 操作接口2.3.3 坐标状态基准2.3.4 游戏杆速度2.3.5 坐标显示器2.3.6 量测结果2.4 操作接口2.4.1 影像系统窗口以镜头与 CCD 影像观看工件影像，执行量测与计算。2.4.1.12.4.1.32.4.1.1 镜头选择2.4.1.2 光源设定2.4.1.3 量测窗口设定2.4.1.4 量测方式设定2.4.2 测针窗口以测针执行工件量测。2.4.1.22.4.1.42.4.2.1 测针选择2.4.2.2 测针变更设定2.4.3 激光窗口激光量测可执行对焦、测定工件表面之高度(或深度) 、与剖面轮廓计算。2.4.2.12.4.2.22.4.3.1 激光扫描设定2.4.3.2 光源设定2.4.3.12.4.3.22.4.4 图表窗口量测与计算结果的图形窗口。2.4.5 Contour 窗口2.4.6 精灵窗口量测与计算工具/形位公差工具。2.4.6.12.4.6.22.4.6.1 几何元素2.4.6.2 形状和位置3 操作流程(步骤)：量测前须先将工作台表面擦拭干净，量测工件置放于工作台，受测工件的 表面须是平面无毛边以避免割伤工作台表面。检查气源供应调整是否足够，紧急开关是否已经解开。 3.1 打开总电源开关。3.2 输入 password 后，进入计算机系统。3.3 点选”桌面”上之”kmess”操作系统。3.4 点 选 后 会 出 现 如 图 所 示 对 话 方 框 ” Warning! Probe is not OKactive”，点选 ，继续执行。3.5 进入”KMESS ”系统后，会出现要求执行机器原点的对话方框,先将电控开关启动，再点选 机器会自动执行机器原点，并于完成后自动跳离。3.6 新建一个档案后，点选树状窗口之”MAIN”并按鼠标左键两下进入参数设定。3.7 影像系统操作3.7.1 利用游戏杆将镜头移至受测工件的上方，选取镜头且焦距与光源调整至清晰的窗口。3.7.2 选择量测窗口，点选 之后依图标使用鼠标在欲量测的部分点选即可。3.7.3 点选 测定值会显示于窗口上，且取点率会以绿色点显示在欲量测的部分，若未在所要的范围内，利用光源设定再重新测定 。3...
