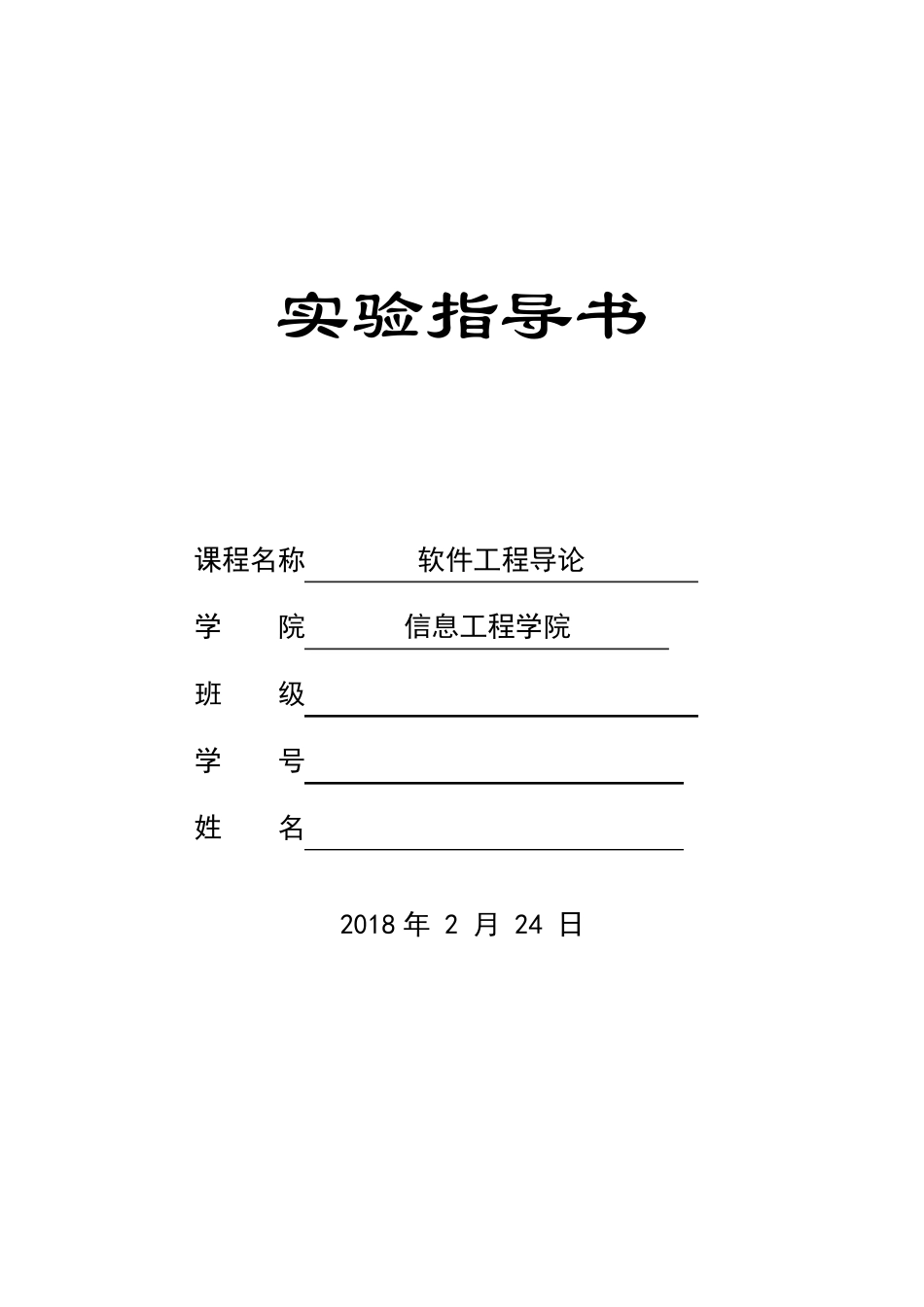

实验指导书课程名称软件工程导论学院信息工程学院班级学号姓名2018 年 2 月 24 日实验名称实验目的：分析系统业务流程和绘制系统业务流程图1、掌握结构化分析方法2、掌握业务流程分析方法和业务流程图的绘制实验内容：任务一绘制系统业务流程图试绘制工资管理系统的系统流程图，根据系统流程图的符号说明仔细理解如图含义：任务二分析系统业务流程和绘制系统业务流程图案例一：总务办公管理系统系统简介：某单位准备开发一个购买办公用品和设备的总务办公管理系统
办公用品的购买申请由各科室提出，由负责总务工作的办公室统一收集
其中，购买申请的金额低于 500 元（含 500 元）可以由总务办公室直接审批，而高于 500 元的购买申请由机构主管领导审批，批准的购买申请形成采购清单由采购员负责购买，同时应记录每次实际购买清单，进行入账
在提出购买申请时要包括下述数据：申请单位、物品名称、物品数量、预计价格、物品用途等
每次购买完成后应记录以下数据：物品名称、物品数量、价格、总金额、购买日期、经办人等
案例二：火车票预订系统系统简介：某高校后勤集团为了学生寒暑假返乡，办理代学生预订返乡火车票事务，订票必须提前三天办理，后勤订票处提前三天向火车站办理购票事务
订票处使用一台微机处理订票后购票事务，学生订票一次称为一个事务，由订票员将其输入在微机中，系统核实订单后，将订票信息记录放在订票库中
系统每天打印预订三天的购票单，并更新订票库
请对以上系统进行业务流程分析后，绘制出该系统的系统流程图
实验原理：系统流程图是描绘物理系统的传统工具
是用图形符号以黑盒子形式描绘系统里面的每个部件（程序、文件、数据库、表格、人工过程等等）
表达的是信息在系统各部件之间流动的情况，而不是对信息进行加工处理的控制过程

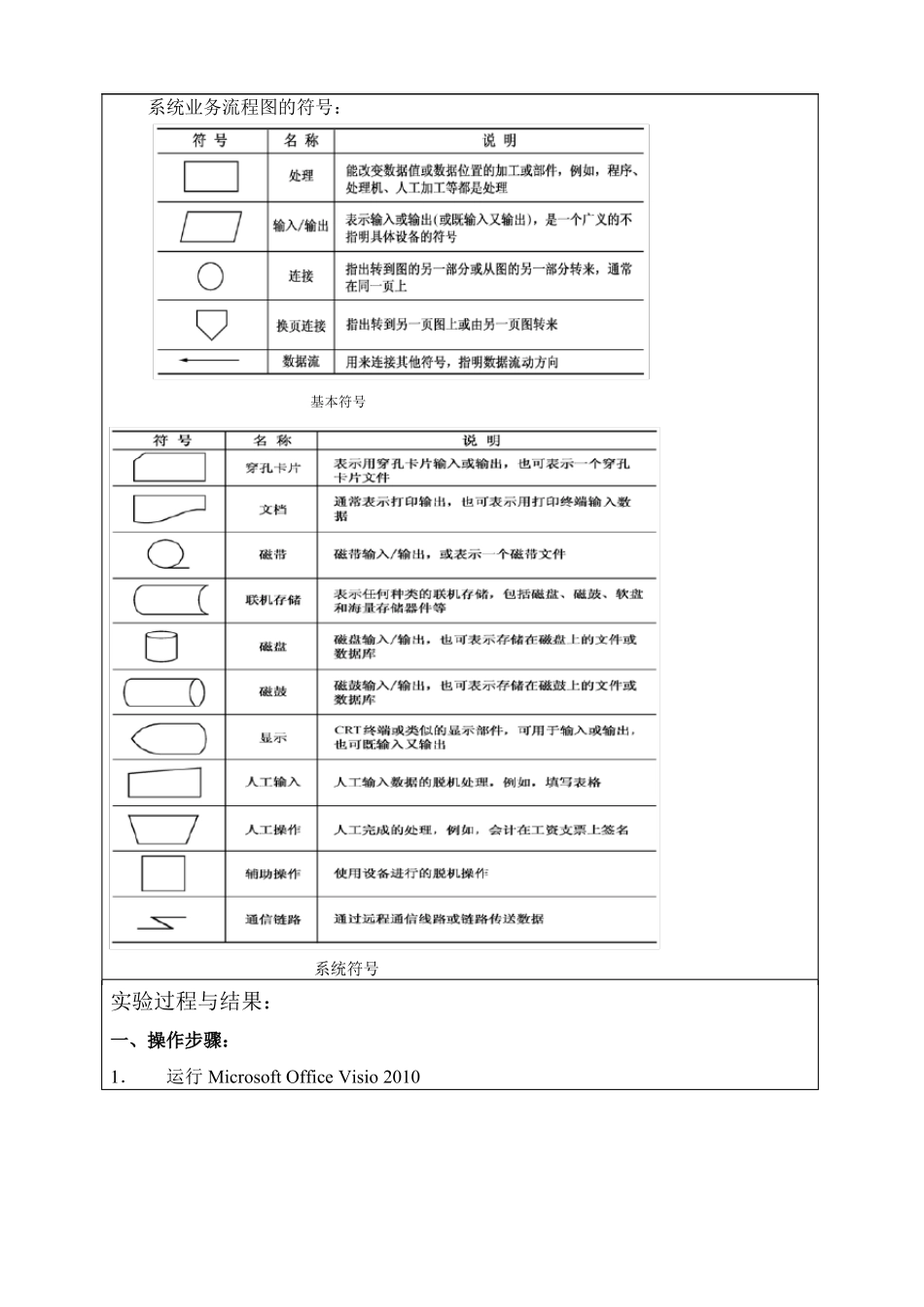

系统业务流程图的符号：基本符号系统符号实验过程与结果：一、操作步骤：1．运行 Microsoft Offi
