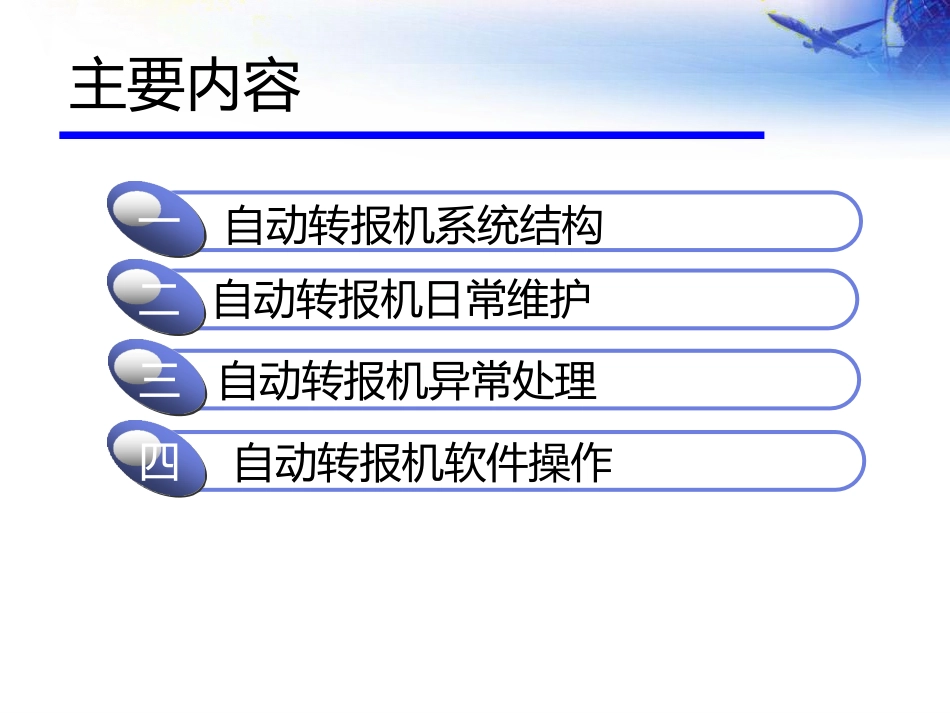

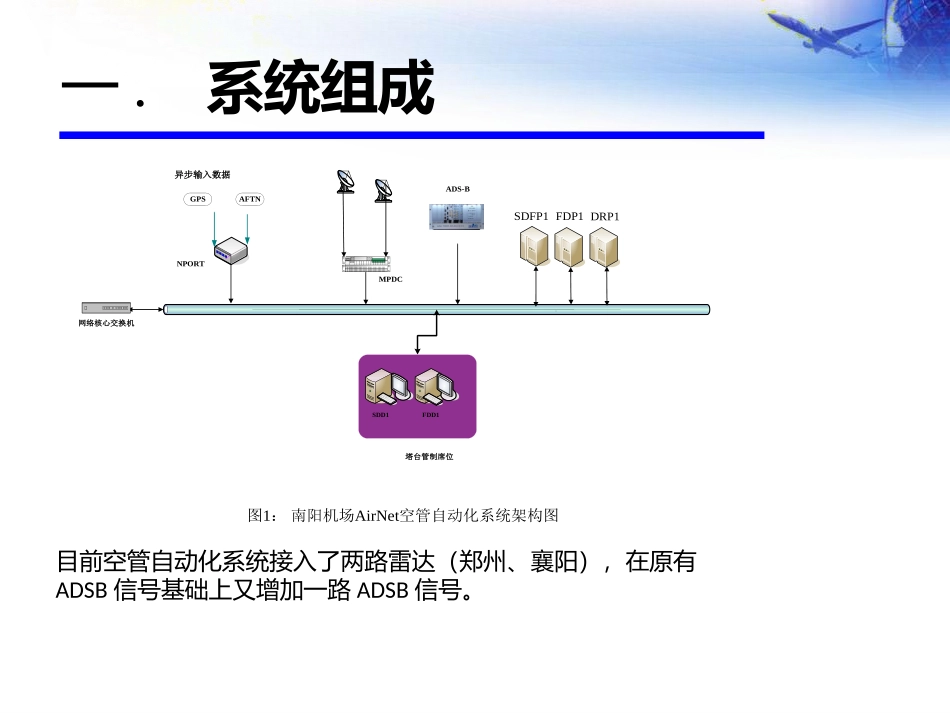

南阳机场—通导室空管自动化系统操作与维护一二自动转报机系统结构自动转报机日常维护三自动转报机异常处理四自动转报机软件操作主要内容一.系统组成SDFP1图1：南阳机场AirNet空管自动化系统架构图NPORTGPSMPDCFDP1AFTN异步输入数据ADS-BDRP1塔台管制席位网络核心交换机SDD1FDD1目前空管自动化系统接入了两路雷达（郑州、襄阳），在原有ADSB信号基础上又增加一路ADSB信号。一.系统组成自动化机柜布置图SDFP12U雷达前置处理服务器FDP12U飞行数据处理子系统设备交换机1UNPORT1UDRP12U数据回放系统MPDC1U显示器预留塔台管制室设备大厅机房网线塔台管制席位SDD121"21"FDD1核心交换机A一.系统组成Nport设备接入端口一.系统组成SDD系统用户二.SDD操作SDD综合数据显示系统从网络接收SDP或FCS或DRP数据，对数据进行分类、过滤等预处理，然后进行相应显示。SDD系统响应用户操作，根据操作数据及操作结果更新相关显示或通过网络传送给其它SDD或SDP或FCS等进行处理。二.SDD操作二.SDD操作二.SDD操作二.SDD操作二.SDD操作雷达切换二.SDD操作二.SDD操作二.SDD操作二.SDD操作三.DBM操作DBM参数管理子系统提供ATC系统必备的各类信息和数据准备，对各个子系统的配置文件进行修改、保存，发布，并且生成不同版本的配置文件。数据管理包括数据管理工具、数据的备份和调入、数据分发和管理维护，提供地图数据的管理和系统软件的更新发布。地图编辑器提供对各类地图区域的绘制和修改，实现了雷达数据综合显示终端上对航线和各种相关区域的绘制。实现短期冲突告警、低高度告警、管制移交、扇区划分等参数直观的图形方式设置。采用此方式，系统可满足当前民航实行的雷达管制对短期冲突告警、终端区低高度告警参数的可视化设置。三.DBM操作配置监视数据离线参数，主菜单如图3.4所示。修改后的监视数据离线参数配置信息保存在/home/cdatc/AirNet/release/latest/rdp_offline.xml文件中，配置好的参数必须经过发布后，系统重新启动才能生效。三.DBM操作三.DBM操作三.DBM操作三.DBM操作三.DBM操作三.DBM操作三.DBM操作DBM系统在本地对子系统配置文件进行编辑，保存。通过发布新的配置文件，形成新版本，提供全系统统一的配置文件。通过DBM发布应用程序可以更新子系统配置文件、地图文件，保证系统在稳定可靠运行的基础上，方便系统更新和升级。单击[发布与安装]菜单à[发布与安装]菜单项，工作区会调出配置文件发布与程序安装界面。三.DBM操作结点列表如图4.2所示，包括结点IP，名称，结点号以及结点类型。包括发布配置文件、发布地图，发布配置文件可以选择不同的类型。三.DBM操作三.DBM操作本系统利用当前计算机强大的图形处理功能，实现了雷达数据综合显示终端上对航线和各种相关区域的绘制。实现短期冲突告警、低高度告警、管制移交、扇区划分等参数直观的图形方式设置。采用此方式，系统可满足当前民航实行的雷达管制对短期冲突告警、终端区低高度告警参数的可视化设置。该工具提供了手工画制直线、多线、曲线、多边形、圆、椭圆、弧线、扇形、马赛克等，并能对图元进行各种操作。主要用于编辑和制作各种地图，设置区域相关条件，包括：1.管制区地图及参数设置；2.扇区制作与参数设置；3.各种告警区域（STCA、MSAW、RAIM等）制作与参数设置；4.QNH区域制作与参数设置。三.DBM操作三.DBM操作三.DBM操作四.日常维护日检四.日常维护周检四.日常维护月检四.日常维护半年检谢谢！
