金属屋面板系列全解

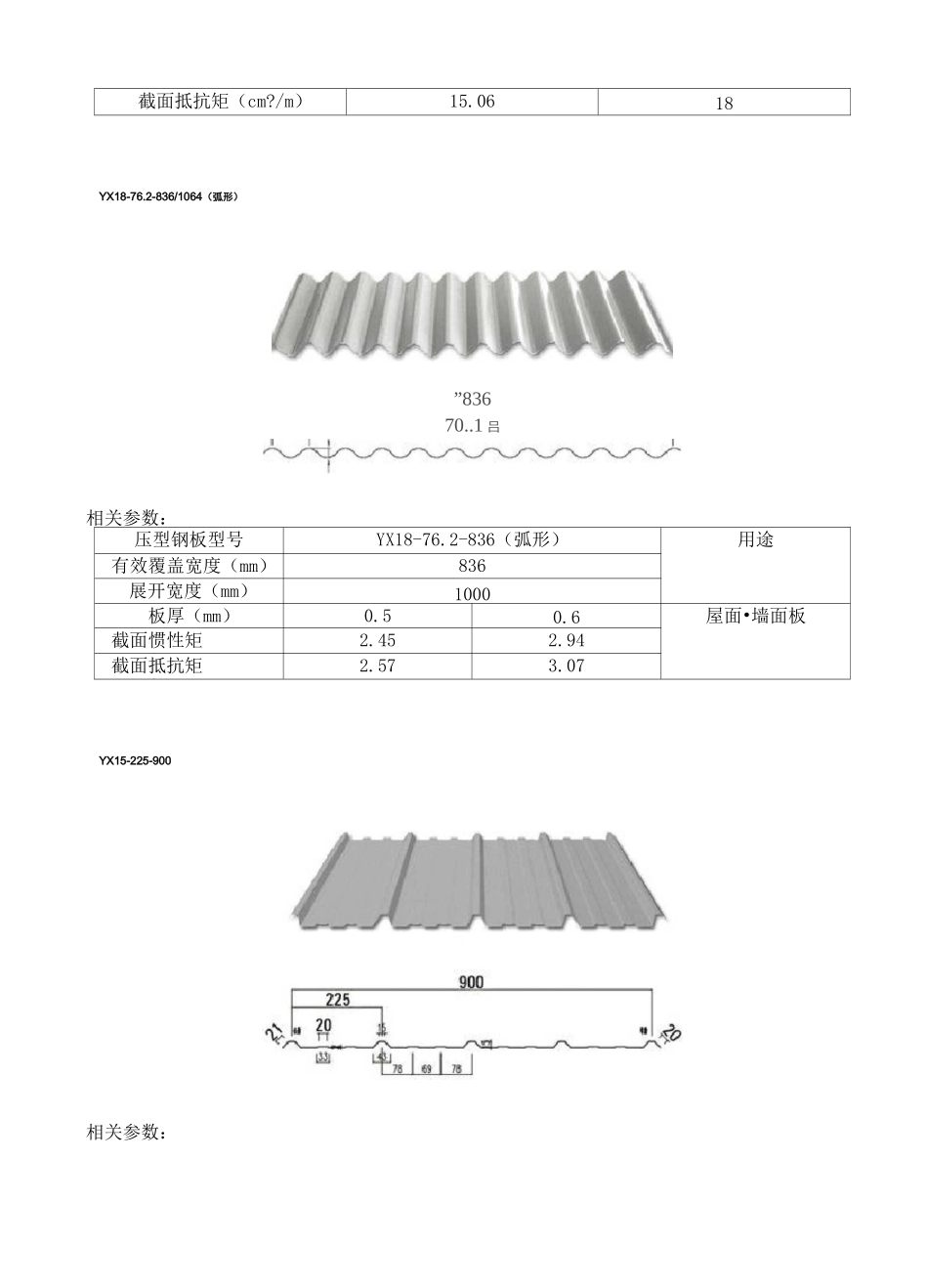

金属屋面板系列直立锁缝 820 屋面系统近年来各种顽劣的天气对建筑钢品系统要求越来越严格，为了更好的解决强降雨而引起的漏水，因狂风而导致屋面掀起，因结构不完善而使板材受损等问题，我们引进防漏水，抗拔力更强，结构更科学的先进预制钢板屋面系统。优势：■采用固定座隐藏式安装,系统表面无螺钉穿透,360 度咬合,且咬合缝可预制不干胶,使整个系统具有绝佳的封密性。■双支架固定，肋高 54mm,支点间距 410mm,支架与板面的连接具有滑移功能，使系统具有更高强度的同时较好的避免了因热胀冷缩而带来的钢板损伤。■ 利用率高达 82%,兼顾了安全性和经济性。■ 流程化的设备箱体式装运、专业的操作技能,保证了大型项目精准的现场压制。板型图：相关参数：压型板型号RSS820有效覆盖宽度（mm）820展开宽度（mm）1000板厚（mm）0.50.6截面惯性矩（cm4/m）22.6227.14截面抵抗矩（cm?/m）15.0618YX18-76.2-836/1064（弧形）”83670..1 吕相关参数：压型钢板型号YX18-76.2-836（弧形）用途有效覆盖宽度（mm）836展开宽度（mm）1000板厚（mm）0.50.6屋面•墙面板截面惯性矩（cm4/m）2.452.94截面抵抗矩（cm3/m）2.573.07YX15-225-900相关参数：压型钢板型号YX15-225-900用途有效覆盖宽度（mm）900展开宽度（mm）1000板厚（mm）0.50.6屋面，墙面，内衬板截面惯性矩（cm4/m）1.231.48截面抵抗矩（cm3/m）3.854.55相关参数：压型钢板型号YX14-63.5-850有效覆盖宽度（mm）850展开宽度（mm）1000板厚（mm）0.50.60.8截面惯性矩（cm4/m）1.842.253.04截面抵抗矩（cm3/m）2.042.503.37YX20-215-860(1075)压型钢板型号YX20-215-860(1075)用途有效覆盖宽度（mm）860/1075展开宽度（mm）1000/1200板厚（mm）0.50.60.8屋面，内衬，强面板截面惯性矩（cm4/m）8.0110.7414.02截面抵抗矩（cm3/m）3.625.927.98相关参数：压型钢板型号YX25-205-820有效覆盖宽度（mm）820展开宽度（mm）1000板厚（mm）0.50.6截面惯性矩（cm4/m）4.385.32截面抵抗矩（cm3/m）7.188.55隐藏式屋面板 YX25-205-820（揄弧）相关参数：压型钢板型号YX25-205-820有效覆盖宽度（mm）820展开宽度（mm）1000板厚（mm）0.50.6截面惯性矩（cm4/m）4.385.32截面抵抗矩（cm3/m）7.188.55相关参数：压型钢板型号YX25-205-1025有效覆盖宽度（mm）1025展开宽度（mm）1200板厚（mm）0.50.6截面惯性矩（cm4/m）4.385.32截面抵抗矩（cm3/m）7.188.55YX25-210-840(1050)相关参数：压型钢板型号YX25-210-8...
