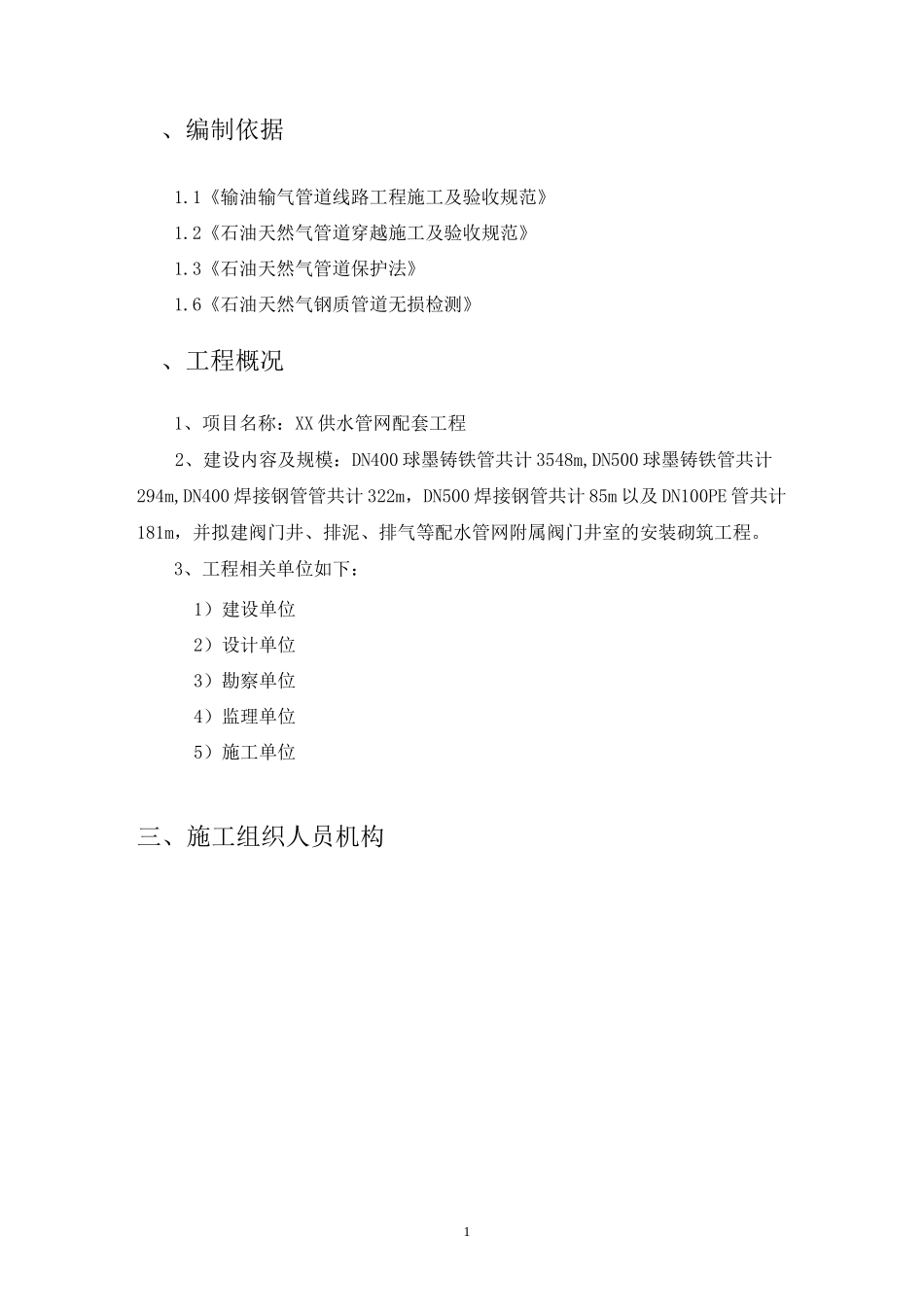

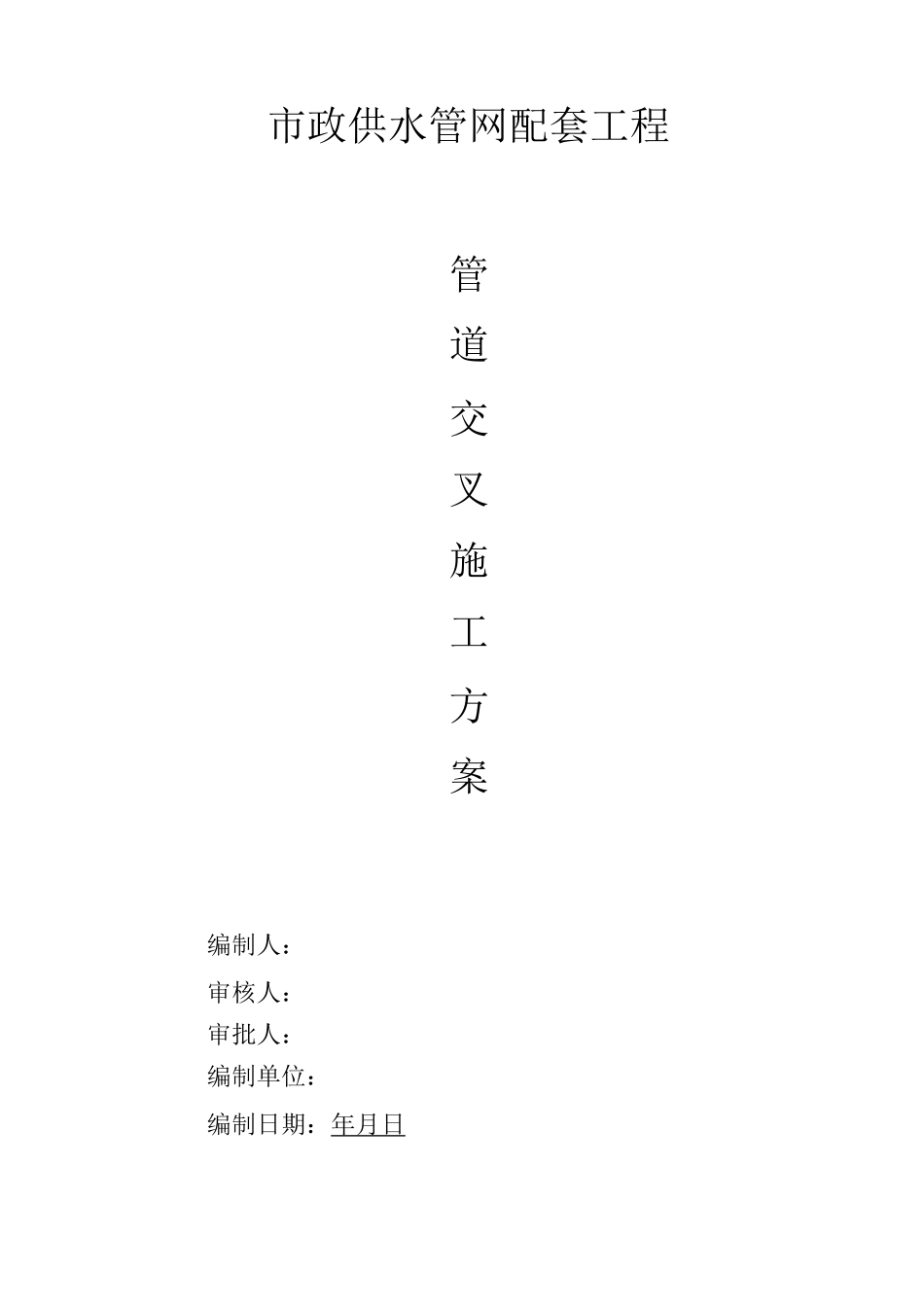

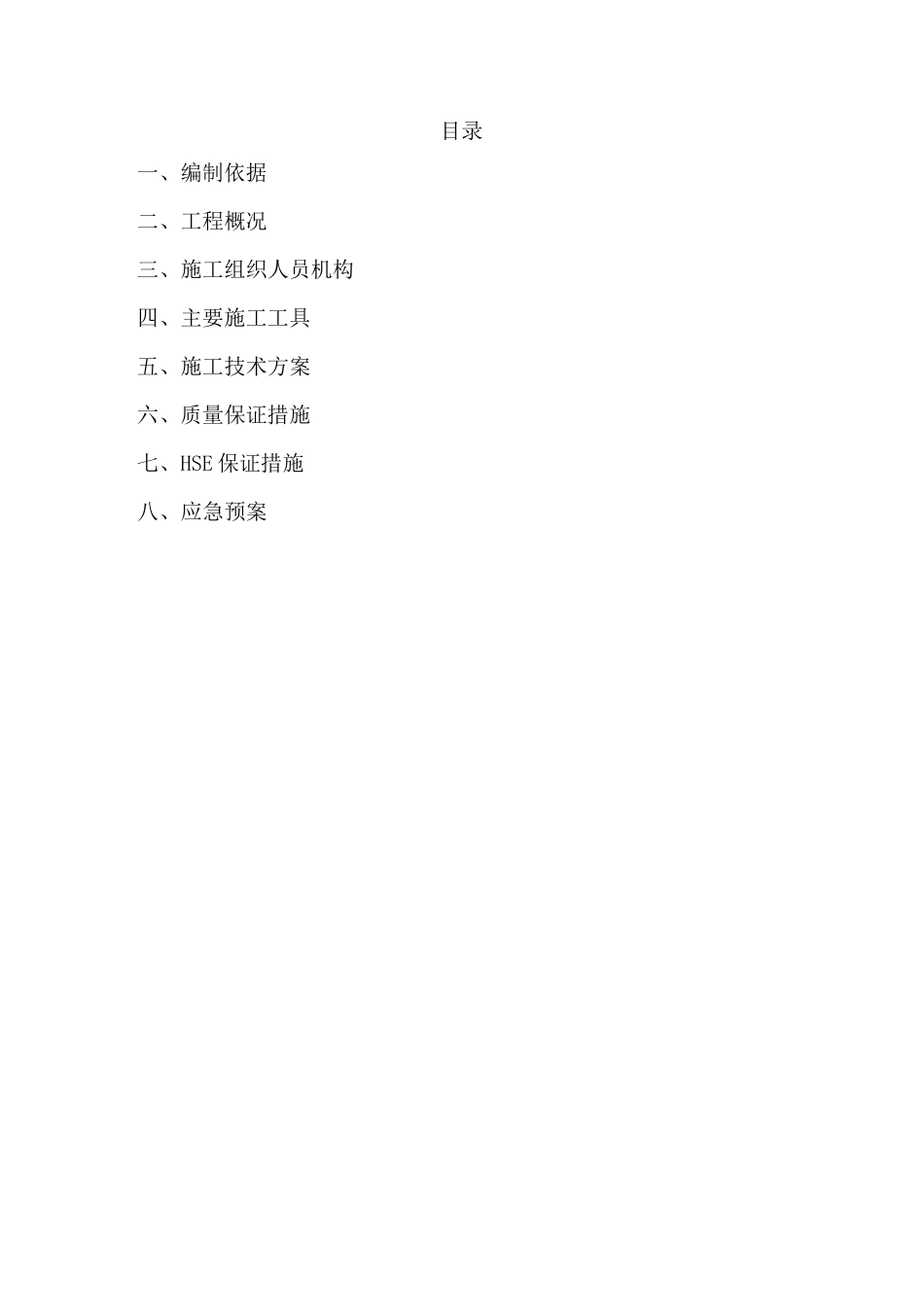

市政供水管网配套工程管道交叉施工方案编制人：审核人：审批人：编制单位：编制日期：年月日目录一、编制依据二、工程概况三、施工组织人员机构四、主要施工工具五、施工技术方案六、质量保证措施七、HSE 保证措施八、应急预案1、编制依据1.1《输油输气管道线路工程施工及验收规范》1.2《石油天然气管道穿越施工及验收规范》1.3《石油天然气管道保护法》1.6《石油天然气钢质管道无损检测》、工程概况1、项目名称：XX 供水管网配套工程2、建设内容及规模：DN400 球墨铸铁管共计 3548m,DN500 球墨铸铁管共计294m,DN400 焊接钢管管共计 322m，DN500 焊接钢管共计 85m 以及 DN100PE 管共计181m，并拟建阀门井、排泥、排气等配水管网附属阀门井室的安装砌筑工程。3、工程相关单位如下：1）建设单位2）设计单位3）勘察单位4）监理单位5）施工单位三、施工组织人员机构2采用垂直交叉穿越，混凝土套管保护。回填(1)为了保证使用的安全，使用开始前，与南方勘探开发有限公司福山油挖掘机 1 台；抢修车 1 台；拖拉机一台；热熔机 1 台；发电机 1 台。四、施工技术方案根据施工蓝图和现场情况，拟定以下施工方案。1、施工方式项目部负责人现场沟通后方可施工。(2) 现场勘测，了解施工环境、地形、底层土质特性，道路交通情况，地下管网走向，深度及周围建筑物位置等，将预制管道拉运至现场，摆放至管沟一侧。34、测量放线（1）确定供水管道与原油管道交点，以原油管道为中心，沿原油管道方向两侧各延出 3 米放线。5、人工开挖（1）原油管道上方区域采用人工开挖找出油气管道，确定埋深，做到可视化；并由原油管道管理人员进行全程监护，严禁违章施工，严禁机械作业；全程人工开挖。6、工程施工情况（1）目前发现共有二处穿越施工：1.新兴路与南一环西延线路口附近，2.南一环西延线与金马大道段。穿越敷设间距 0.5m 且加套管保护;全程人工开挖；3 米之内不允许使用机械。7、回填（1）管道回填时，采用人工回填，在管道周围河沙回填，再用软土回填，人工夯实。回填土不得对管道砸压、挤压，要从侧面用人工推入，并且夯实。8、设置标志桩施工结束后，新建供水管道与原油管道交叉点处应埋设标志桩，标明交叉处两管线外壁最小垂直静距离和联系方式。五、质量保证措施1、质量方针用我们的施工队伍的能力，为客户建造优质的工程产品。2、质量目标（1）总体质量目标：单位工程合格率 100%，优良率达 90%以上，工程建设质量达到国家标准。...
