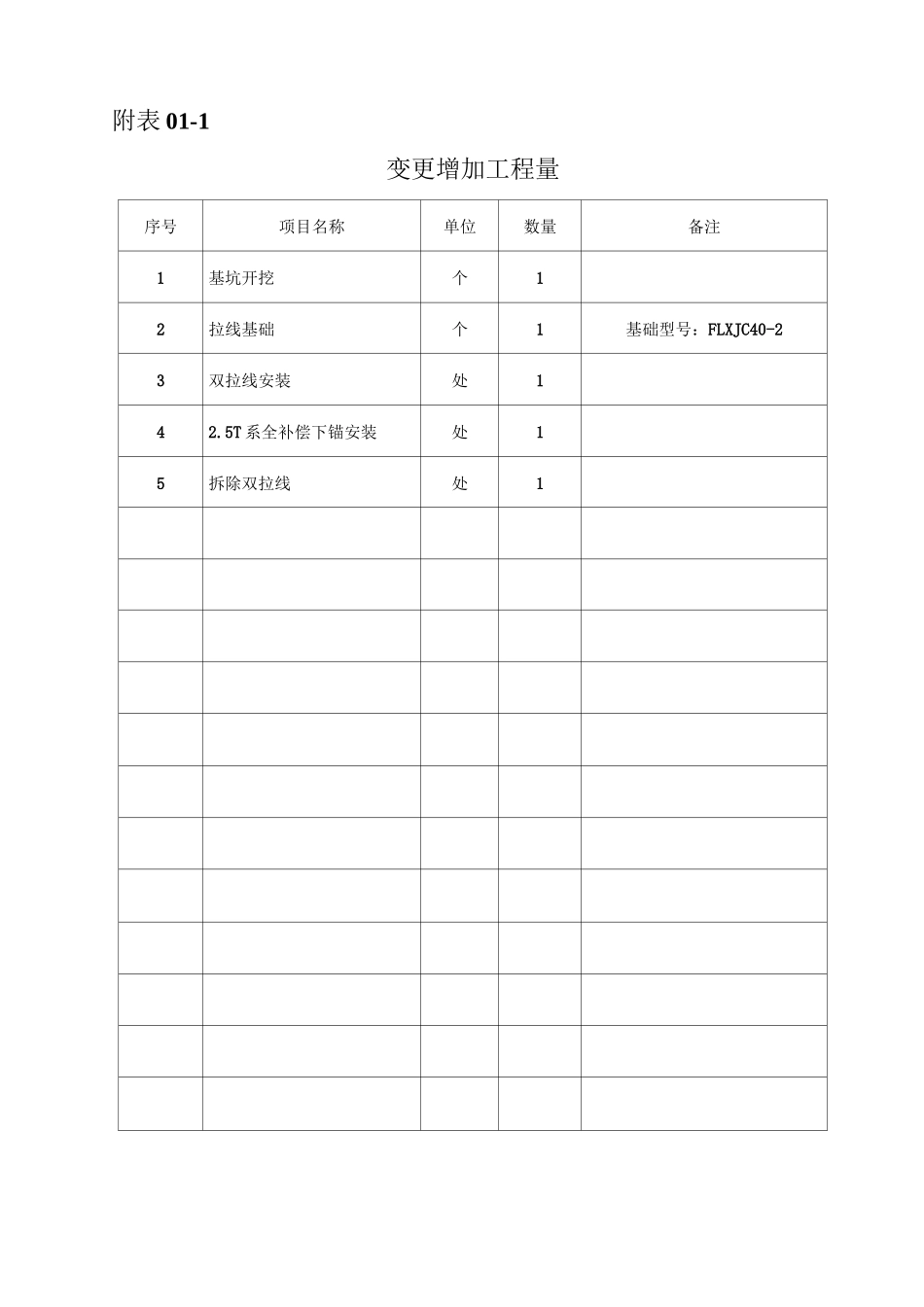

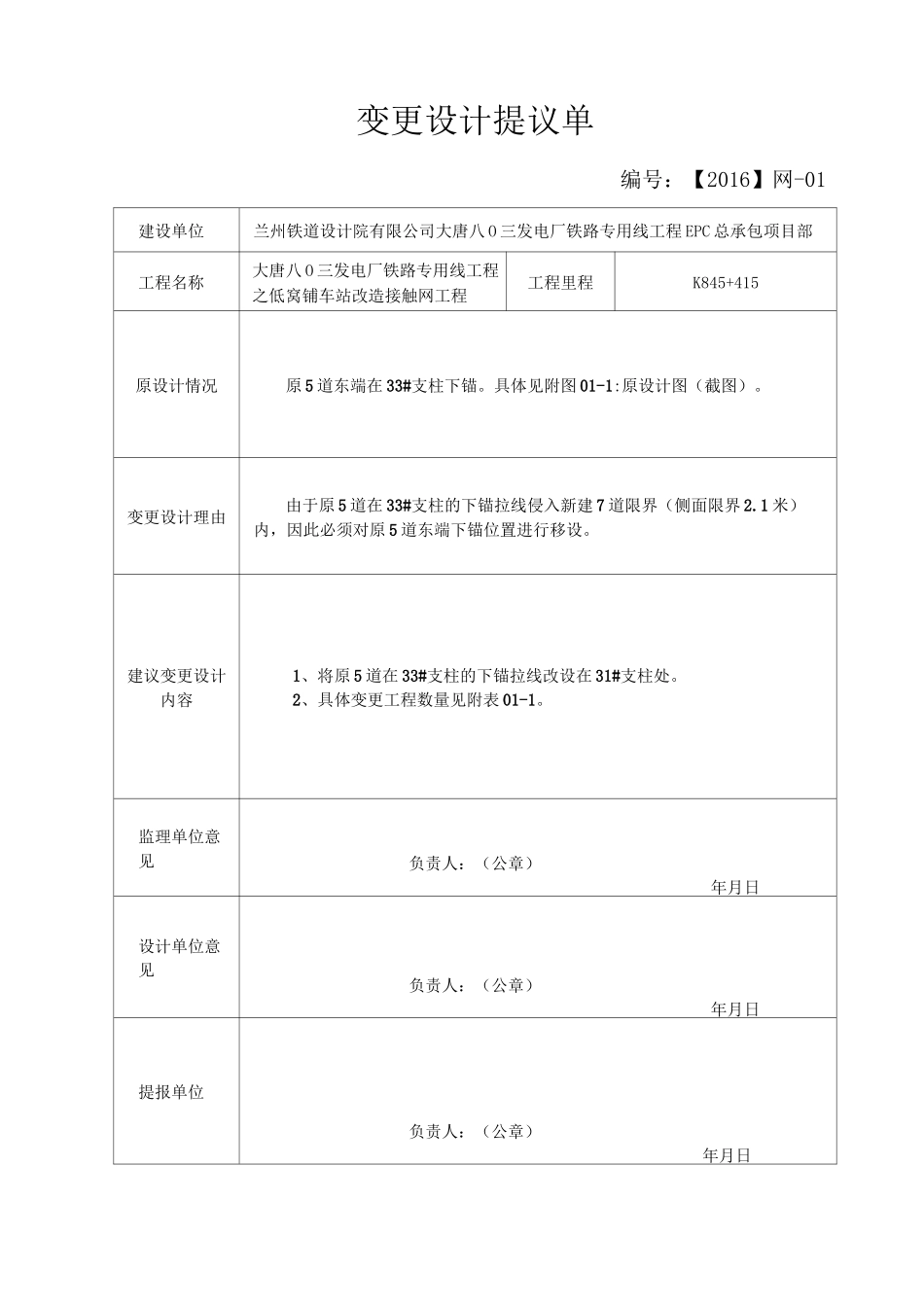

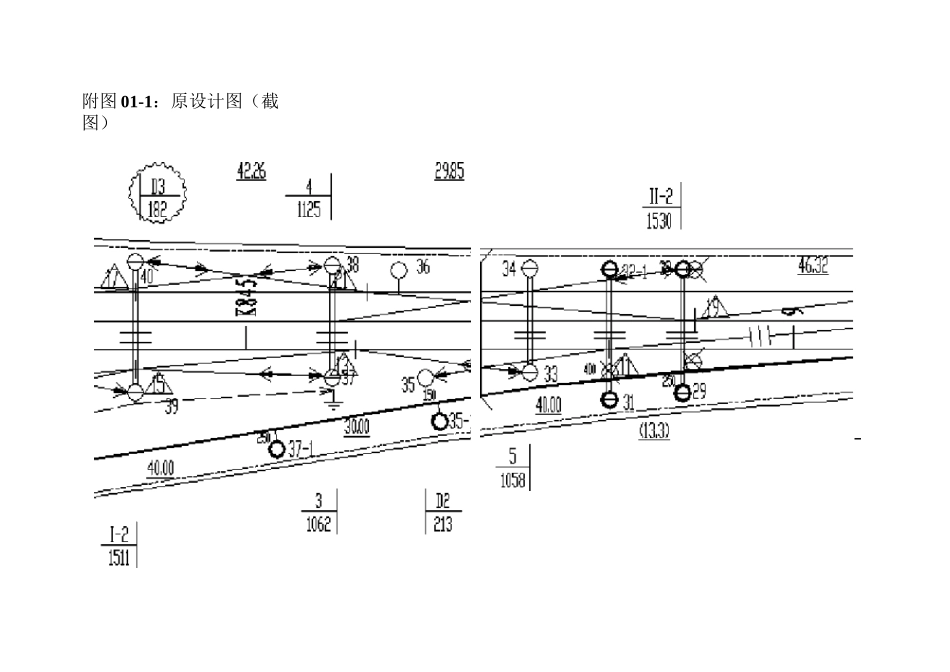

变更设计提议单编号：【2016】网-01建设单位兰州铁道设计院有限公司大唐八 O 三发电厂铁路专用线工程 EPC 总承包项目部工程名称大唐八 O 三发电厂铁路专用线工程之低窝铺车站改造接触网工程工程里程K845+415原设计情况原 5 道东端在 33#支柱下锚。具体见附图 01-1:原设计图（截图）。变更设计理由由于原 5 道在 33#支柱的下锚拉线侵入新建 7 道限界（侧面限界 2.1 米）内，因此必须对原 5 道东端下锚位置进行移设。建议变更设计内容1、将原 5 道在 33#支柱的下锚拉线改设在 31#支柱处。2、具体变更工程数量见附表 01-1。监理单位意见负责人：（公章）年月日设计单位意见负责人：（公章）年月日提报单位负责人：（公章）年月日附图 01-1：原设计图（截图）附表 01-1变更增加工程量序号项目名称单位数量备注1基坑开挖个12拉线基础个1基础型号：FLXJC40-23双拉线安装处142.5T 系全补偿下锚安装处15拆除双拉线处1变更设计提议单编号：【2016】网-02建设单位兰州铁道设计院有限公司大唐八 O 三发电厂铁路专用线工程 EPC 总承包项目部工程名称大唐八 O 三发电厂铁路专用线工程之低窝铺车站改造接触网工程工程里程K845+415原设计情况原设计 5 道承力索及接触线维持既有不变，并拆除原 5 道既有分段绝缘器 2处及手动隔离开关 1 口。变更设计理由1、由于在拆除原设计 5 道设有的 2 处分段绝缘器及 1 台手动隔离开关后，承力索及接触线均要做接头且接接头的数量和距离均不符合《铁路电力牵引供电工程施工质量验收标准 TB10421-2003》第 5.15.3 条、第 5.16.2 条规定。2、嘉峪关供电段要求必须更换相应型号的承力索及接触线；承力索及接触线不得有接头。建议变更设计内容1、将原 5 道线索、分段绝缘器及隔离开关拆除，更换承力索及接触线并调整接触悬挂。2、具体变更工程数量见附表 02-1。监理单位意见负责人：（公章）年月日设计单位意见负责人：（公章）年月日提报单位负责人：（公章）年月日附表 02-1变更增加工程量表序号项目名称单位数量备注1机械架设承力索条公里1.103JTMH702机械架设接触线条公里1.103CTSH853吊弦安装条公里1.10342.5T 系全补偿下锚安装处15接触悬挂调整条公里1.1036防窜式中心锚结安装处17拆除承力索条公里1.0588拆除接触线条公里1.0589拆除分段绝缘器处210拆除隔离开关台1变更设计提议单编号：【2016】网-03建设单位兰州铁道设计院有限公司大唐八 O 三发电厂铁路专用线工...
