SGB42040T刮板输送机说明手册

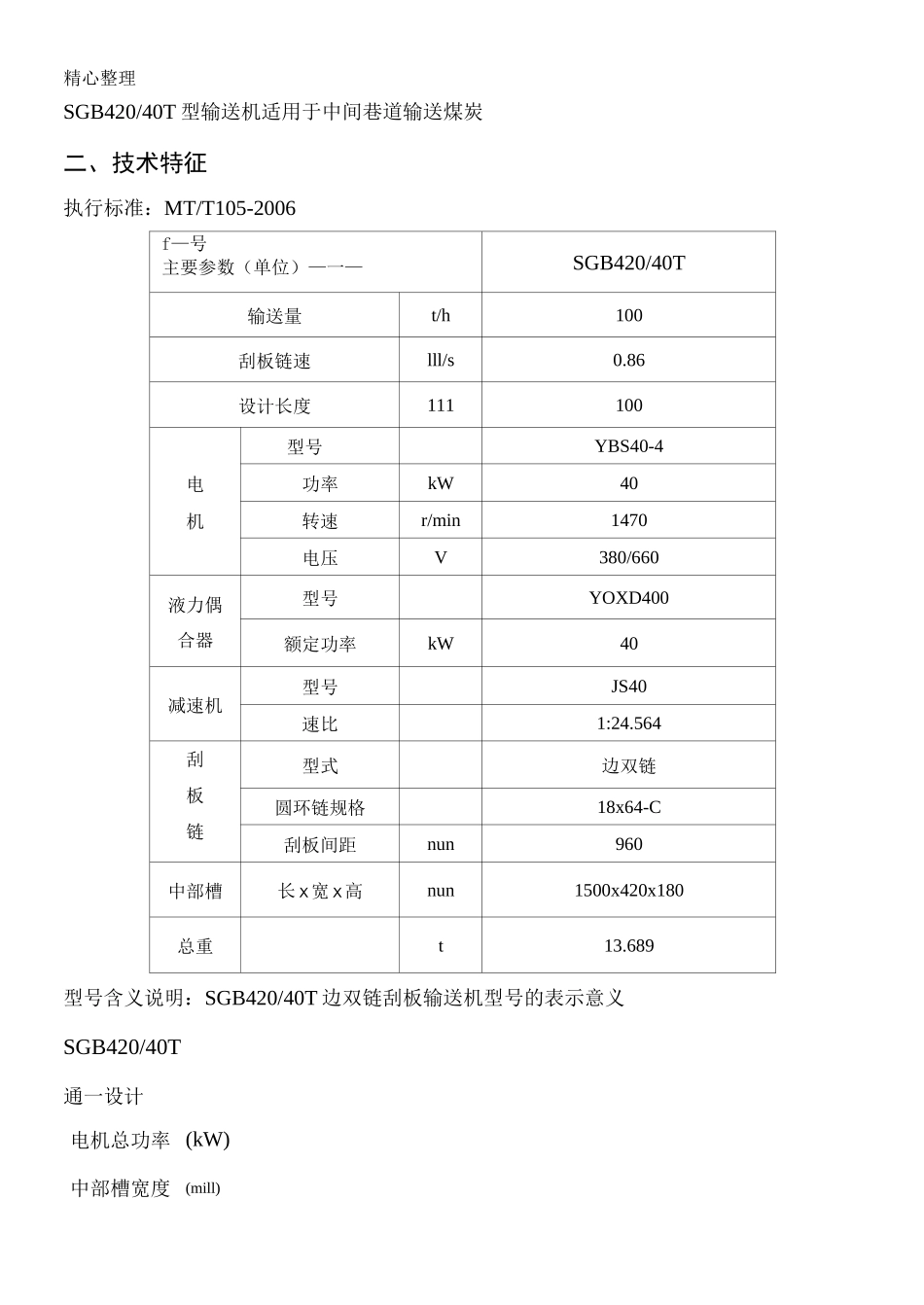

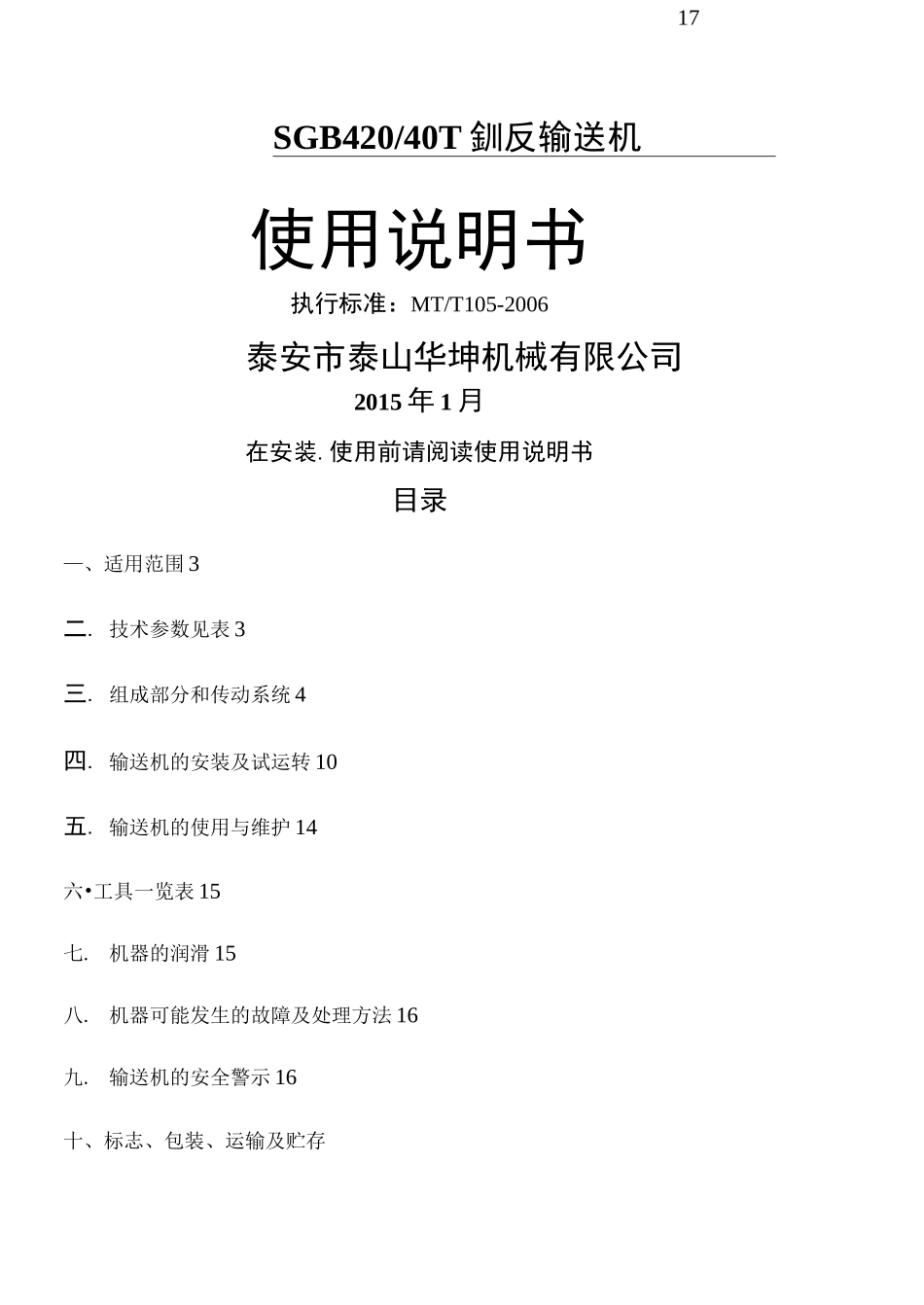

17SGB420/40T 釧反输送机使用说明书执行标准：MT/T105-2006泰安市泰山华坤机械有限公司2015 年 1 月在安装.使用前请阅读使用说明书目录—、适用范围 3二. 技术参数见表 3三. 组成部分和传动系统 4四. 输送机的安装及试运转 10五. 输送机的使用与维护 14六•工具一览表 15七. 机器的润滑 15八. 机器可能发生的故障及处理方法 16九. 输送机的安全警示 16十、标志、包装、运输及贮存精心整理17一、适用范围精心整理SGB420/40T 型输送机适用于中间巷道输送煤炭二、技术特征执行标准：MT/T105-2006f—号主要参数（单位）—一—SGB420/40T输送量t/h100刮板链速lll/s0.86设计长度111100电机型号YBS40-4功率kW40转速r/min1470电压V380/660液力偶合器型号YOXD400额定功率kW40减速机型号JS40速比1:24.564刮板链型式边双链圆环链规格18x64-C刮板间距nun960中部槽长 X宽 X高nun1500x420x180总重t13.689型号含义说明：SGB420/40T 边双链刮板输送机型号的表示意义SGB420/40T通一设计电机总功率中部槽宽度(kW)(mill)精心整理边双链刮板输送木三、组成部分传动系统和主要组成部分的结构型式及作用（一）、组成部分SGB420/40T 型输送机是专为中间巷道运输而设计的，采用单机驱动。包括传动装置，上链过渡槽，中部槽，刮板链，机尾和顺槽挡板。40T 型输送机的配套电器为隔爆磁力启动器。（-）＞传动系统机器动力由电动机传给节电联轴节经减速器带动链轮，刮板链为边双链式，装在中部槽的上下槽中，在机头和机尾处绕过链轮和滚筒，构成封闭的无极链，链轮转动带动刮板链在中部槽中运功完成输煤工作。（三人主要组成部分的结构型式及作用1•传动装置机头传动部精心整理精心整理!1!、输送机的安装及试运转精心整理机头过渡槽。过渡槽上并设有上链装置(图九)以便底链出槽时，将上链器组件取下，开反车，出槽的链条即可从缺□部槽逬入槽内。3.刮板链及调节链(1) •刮板链刮板链由圆环链，连接环，刮板和连接螺栓组成。刮板为轧制型钢，带有斜面的一侧与中部槽中板上面接触，起刮煤作用。链接环的凸起部分起导向作用。(2) .调节链机器备有 3.5.74. 挡板挡板是用钢板焊成，起挡煤作用，可增大中部槽装载截面，挡板通过卡板与中部槽连接。5. 中部槽中部槽由两个“工”型槽帮钢和中板焊成，侧面可装挡板，相邻两种部槽中板互相搭接,在水平和垂直面内允许偏转 3。o中部槽6. 机尾机尾由机尾架和机尾轴组成，是刮板连回转向导的装置。1、地面的...
