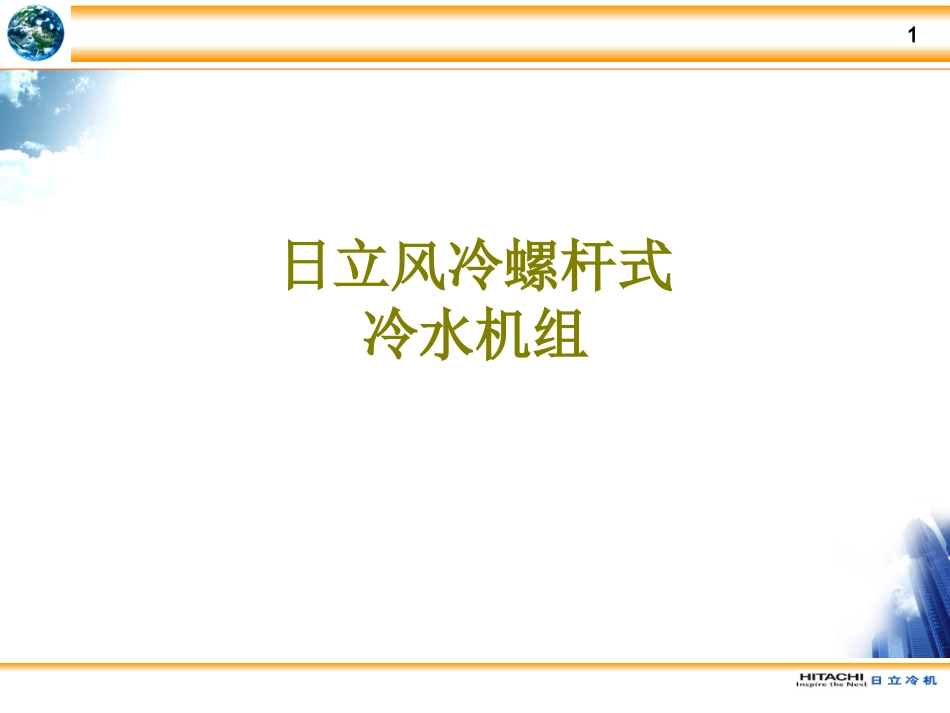

日立风冷螺杆式冷水机组课件VIP免费

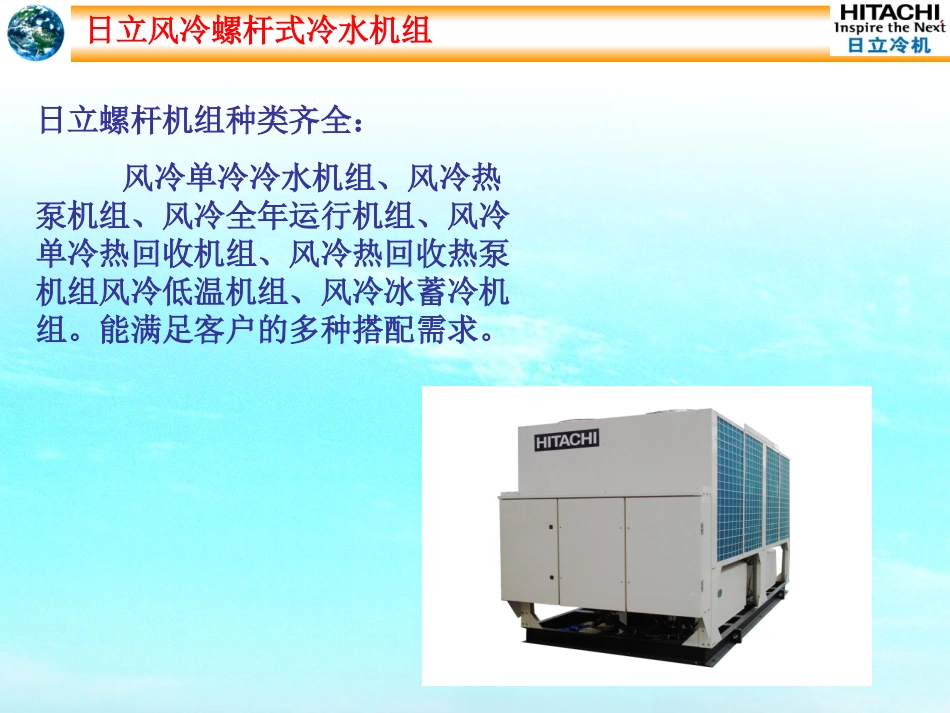

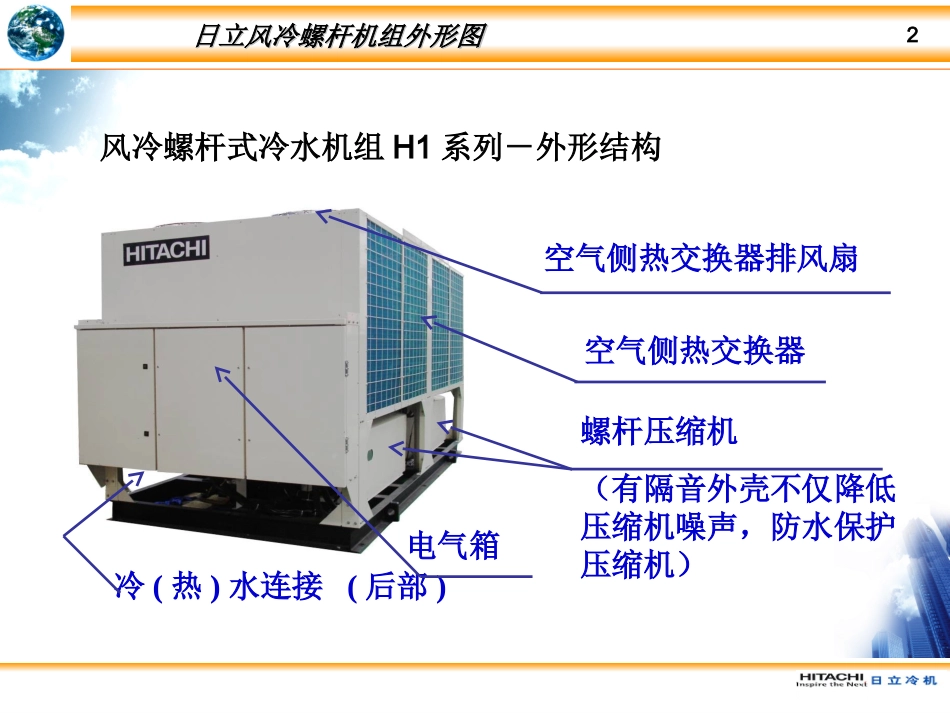

1日立风冷螺杆式冷水机组2日立风冷螺杆机组外形图日立风冷螺杆机组外形图风冷螺杆式冷水机组H1系列－外形结构空气侧热交换器电气箱螺杆压缩机（有隔音外壳不仅降低压缩机噪声，防水保护压缩机）冷(热)水连接(后部)空气侧热交换器排风扇3日立风冷螺杆式冷水机组日立螺杆机组种类齐全：风冷单冷冷水机组、风冷热泵机组、风冷全年运行机组、风冷单冷热回收机组、风冷热回收热泵机组风冷低温机组、风冷冰蓄冷机组。能满足客户的多种搭配需求。4日立风冷螺杆机组性能特点－压缩机日立风冷螺杆机组性能特点－压缩机1、风冷螺杆机组采用日立最新研发的A型压缩机日立半封闭双螺杆压缩机，主要零部件只有16件，使得机组故障几率降至最低5日立风冷螺杆机组性能特点－压缩机日立风冷螺杆机组性能特点－压缩机•采用干式蒸发器，COP可达5.2左右(仅H系列)目前在干式蒸发器中，日立机组COP在行业内属最高水平•采用日立最新A型压缩机，研削转子加工，效率提高4.8%高精度转子油分离器滑阀5型压缩机油分离器A型压缩机吸入口吸入口研削加工切削加工旧新6日立风冷螺杆机组性能特点－压缩机日立风冷螺杆机组性能特点－压缩机1.无需任何油过滤丝、过滤网，利用冷冻机油的重力和离心力进行分离.2.无需任何离心传动装置，离心力不会消耗额外电力新型油分离器，油分离效果提高3～4倍！无油过滤网没有油过滤网产生的阻力，降低压缩机的能耗日立新型油分离器油过滤网滤网越多，油分离效果越好，但是阻力增大，压缩机克服阻力浪费更多动力传统滤网型油分离器7日立风冷螺杆机组性能特点－压缩机日立风冷螺杆机组性能特点－压缩机•压缩机采取最低噪声化设计，降低整机的运行噪声8日立风冷螺杆机组性能特点－压缩机日立风冷螺杆机组性能特点－压缩机降噪特点介绍静音技术—压缩机外壳隔音（标准配置），通过此方法噪声下降2～3dB(A)。压缩机室隔音外壳-钢板靠近压缩机侧的全部钢板，贴有一层吸音材料开孔处采用特制吸音材料密封压缩机吸气口9日立风冷螺杆机组性能特点－压缩机日立风冷螺杆机组性能特点－压缩机•日立机组冷冻机油的更换日立压缩机通过油视镜对比油的颜色(下一页)更换冷冻机油，一般更换周期10年以上。无需常换冷冻机油10日立风冷螺杆机组性能特点介绍－压缩机日立风冷螺杆机组性能特点介绍－压缩机•日立机组冷冻机油的更换11日立风冷螺杆机组性能特点－热交换器日立风冷螺杆机组性能特点－热交换器AHZ1系列采用倒M型热交换器1．通风阻力降低,，减少了风扇的输入功率，节省用电.2．空气流速分布改善，充分利用热管的面积，提高换热效率。3.除霜性能提高新型倒M型换热器与旧W型换热器比较旧型(ACZ2)热交换器12日立风冷螺杆机组性能特点－除霜特点日立风冷螺杆机组性能特点－除霜特点手动除霜与否蒸发器温度主机运转时间外气温度与蒸发器温度之差压缩机吸入气体压力和和或除霜和是否除霜中体现日立近体现日立近3030年的丰富经验的优异除霜技术年的丰富经验的优异除霜技术13日立风冷螺杆机组性能特点－蒸发器日立风冷螺杆机组性能特点－蒸发器压缩机入口冷媒侧冷媒入口压缩机入口水侧冷冻水出口冷冻水入口冷冻水入口冷媒侧冷媒入口冷媒出口冷冻水出口水侧折流板满液式蒸发器干式蒸发器14日立风冷螺杆机组性能特点－蒸发器日立风冷螺杆机组性能特点－蒸发器干式换热器特点干式壳管式蒸发器的优点：（1）充液量少，为管内容积的40%左右；（2）受制冷剂液体静压力的影响较少；（3）排油方便；蒸发器结构紧凑，无易损易耗件，维护费用低（4）载冷剂结冰不会胀裂管子；制冷剂液面容易控制干式壳管式蒸发器缺点：1)制冷剂在换热管束内供液不易均匀，对生产厂家技术要求严格。日立采用特殊的技术方法，攻克此项缺点：蒸发器采用非对称分布，确保单根冷媒管道中液体和气体流速平均液体入口采用特殊结构冷媒分配器，保证每根冷媒管道流速均匀。2)弓形折流板制造与装配比较麻烦，制造厂商花费工时比较长。15日立风冷螺杆机组性能特点－蒸发器日立风冷螺杆机组性能特点－蒸发器满液式换热器特点满液式换热器缺点：1）冷媒充注量大，维修时跟换冷媒费用高；2）载冷剂走管内，流通面积小，结冰时容易涨裂管；3）...
