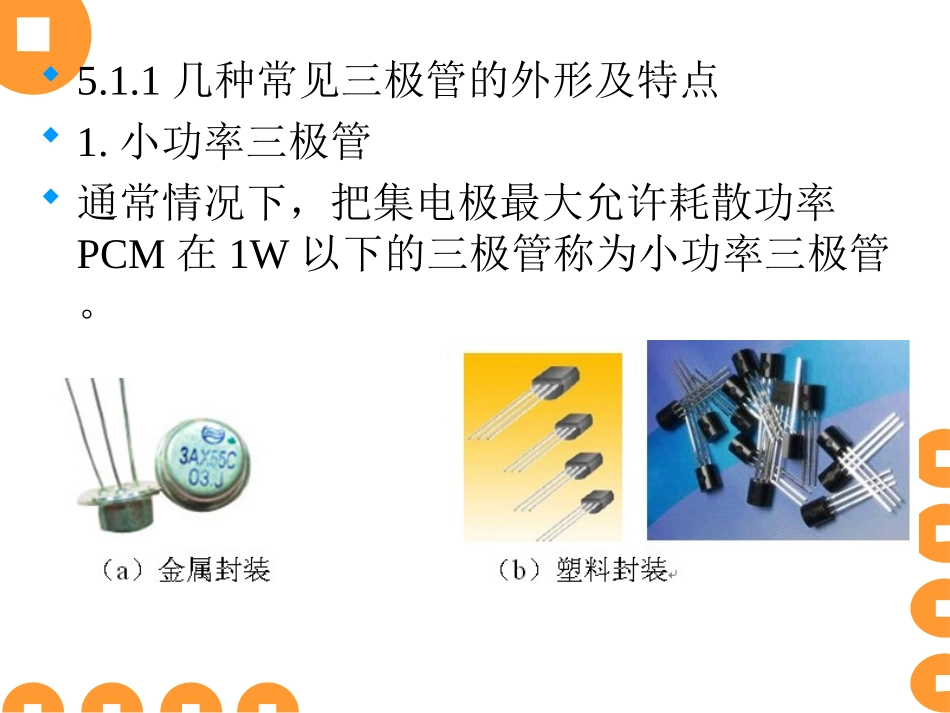

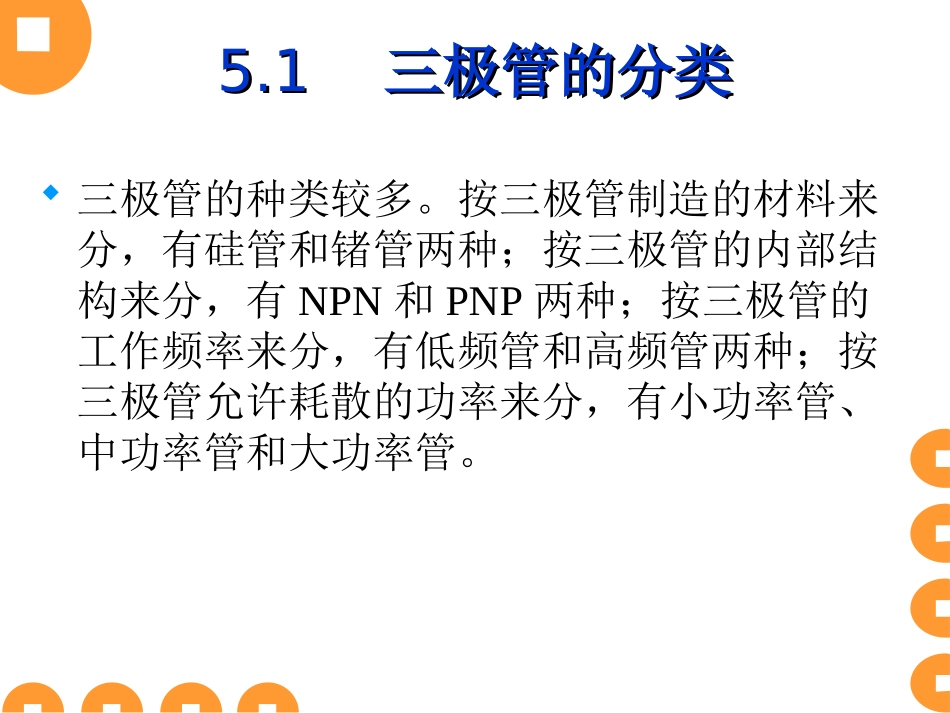

三极管的识别和检测5.15.1三极管的分类三极管的分类三极管的种类较多。按三极管制造的材料来分，有硅管和锗管两种；按三极管的内部结构来分，有NPN和PNP两种；按三极管的工作频率来分，有低频管和高频管两种；按三极管允许耗散的功率来分，有小功率管、中功率管和大功率管。5.1.1几种常见三极管的外形及特点1.小功率三极管通常情况下，把集电极最大允许耗散功率PCM在1W以下的三极管称为小功率三极管。中功率三极管中功率三极管主要用在驱动和激励电路，为大功率放大器提供驱动信号。通常情况下，集电极最大允许耗散功率PCM在1～10W的三极管称为中功率三极管。3．大功率三极管集电极最大允许耗散功率PCM在10W以上的三极管称为大功率三极管。5.1.2贴片三极管的外形及特点采用表面贴装技术SMT（SurfaceMountedTechnology）的三极管称为贴片三极管。贴片三极管有三个引脚的，也有四个引脚的。在四个引脚的三极管中，比较大的一个引脚是集电极，两个相通引脚是发射极，余下的一个引脚是基极。5.1.3几种特殊三极管的外形及特点1．带阻尼三极管带阻尼三极管是将三极管与阻尼二极管、保护电阻封装为一体构成的特殊三极管，常用于彩色电视机和计算机显示器的行扫描电路中。2．差分对管差分对管是将两只性能参数相同的三极管封装在一起构成的电子器件，一般用在音频放大器或仪器、仪表的输入电路做差分放大管。3．达林顿管达林顿管是复合管的一种连接形式。它是将两只三极管或更多只三极管集电极连在一起，而将第一只三极管的发射极直接耦合到第二只三极管的基极，依次级联而成。4.带阻三极管带阻三极管是指基极和发射极之间接有一只或两只电阻并与晶体管封装为一体的三极管。由于带阻三极管通常应用在数字电路中，因此带阻三极管有时候又被称为数字三极管或者数码三极管。5.2三极管的识别三极管在电路中常用字母“Q”、“V”或“VT”加数字表示.5.2三极管的识别5.2.1国产三极管型号的命名方法国产三极管的型号命名由五部分组成例如：1)三极管3AD50C：锗材料PNP型低频大功率三极管，如图（a）所示；2)三极管3DG201B:硅材料NPN型高频小功率三极管如图（b）所示。5.2.2国外三极管的命名方法1.日本半导体器件型号命名法有如下特点：（1）型号中的第一部分是数字，表示器件的类型和有效电极数。例如，用“1”表示二极管，用“2”表示三极管。而屏蔽用的接地电极不是有效电极。（2）第二部分均为字母S，表示日本电子工业协会注册产品，而不表示材料和极性。(3)第三部分表示极性和类型。例如用A表示PNP型高频管，用J表示P沟道场效应三极管。但是，第三部分既不表示材料，也不表示功率的大小。(4)第四部分只表示在日本工业协会（EIAJ）注册登记的顺序号，并不反映器件的性能，顺序号相邻的两个器件的某一性能可能相差很远。例如，2SC2680型的最大额定耗散功率为200mW，而2SC2681的最大额定耗散功率为100W。但是，登记顺序号能反映产品时间的先后。登记顺序号的数字越大，越是近期产品。(5)第六、七两部分的符号和意义各公司不完全相同。(6)日本有些半导体分立器件的外壳上标记的型号，常采用简化标记的方法，即把2S省略。例如，2SD764，简化为D764，2SC502A简化为C502A。2.美国晶体管型号命名法的特点：(1)型号命名法规定较早，又未作过改进，型号内容很不完备。例如，对于材料、极性、主要特性和类型，在型号中不能反映出来。例如，2N开头的既可能是一般晶体管，也可能是场效应管。因此，仍有一些厂家按自己规定的型号命名法命名。(2)组成型号的第一部分是前缀，第五部分是后缀，中间的三部分为型号的基本部分。(3)除去前缀以外，凡型号以1N、2N或3N开头的晶体管分立器件，大都是美国制造的，或按美国专利在其它国家制造的产品。(4)第四部分数字只表示登记序号，而不含其它意义。因此，序号相邻的两器件可能特性相差很大。例如，2N3464为硅NPN，高频大功率管，而2N3465为N沟道场效应管。(5)不同厂家生产的性能基本一致的器件，都使用同一个登记号。同一型号中某些参数的差异常用后缀字母表示。因此，型号相同...
