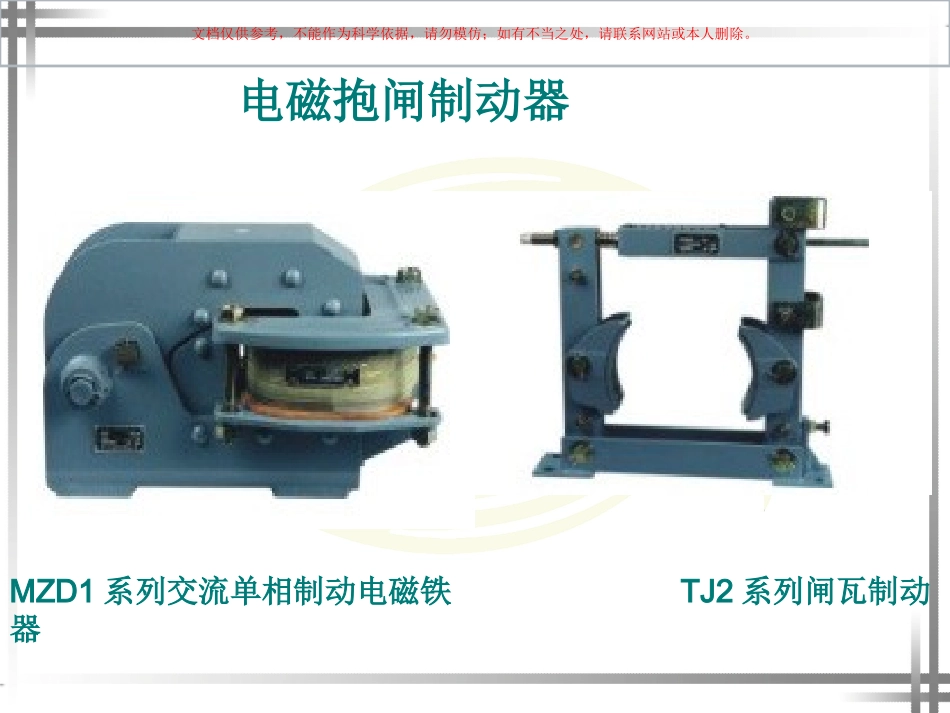

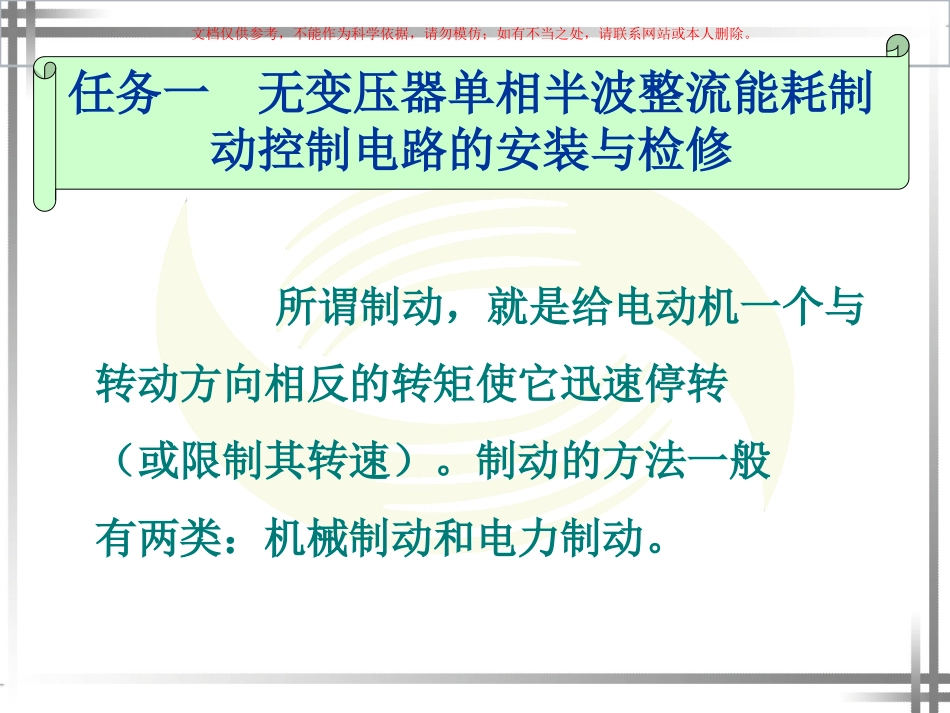

文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。任务一无变压器单相半波整流能耗制动控制电路的安装与检修所谓制动，就是给电动机一个与转动方向相反的转矩使它迅速停转（或限制其转速）。制动的方法一般有两类：机械制动和电力制动。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。一、机械制动当电动机的定子绕组断电后，利用机械装置使电动机立即停转。机械制动文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。电磁抱闸制动器MZD1系列交流单相制动电磁铁TJ2系列闸瓦制动器文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。1－线圈2－衔铁3－铁心4－弹簧5－闸轮6－杠杆7－闸瓦8－轴电磁抱闸制动器结构示意图文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。电磁抱闸制动器工作原理示意图1－弹簧2－衔铁3－线圈4－铁心5－闸轮6－闸瓦7－杠杆电源文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。电磁抱闸通电制动控制线路L1L2L3FU1FU2KM1KHSB1SB2KM1YBQSKM1KHM3～KM2KM2KM1电路组成分析文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。电磁抱闸通电制动控制线路L1L2L3FU1KM1SB1SB2KM1QSKM1KM2KM1合上电源开关QSKM2KHKHM3～FU2YBKM2文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。电磁抱闸通电制动控制线路L1L2L3FU1KM1SB1SB2KM1QSKM1KM2KM1按下SB1KM1线圈得电KM2KHKHM3～FU2YBKM2文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。电磁抱闸通电制动控制线路L1L2L3FU1KM1SB1SB2KM1QSKM1KM2KM1KM1自锁触头闭合,自锁，松开SB1KM1联锁触头断开，KM1主触头闭合电动机起动运行电磁抱闸线圈YB不得电KM2KHKHM3～YBKM2FU2文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。电磁抱闸通电制动控制线路L1L2L3FU1KM1SB1SB2KM1QSKM1KM2KM1KM2停：按下SB2KM1线圈失电释放KM2线圈得电，KM2主触头闭合电磁抱闸线圈YB得电，使闸瓦与闸轮紧紧抱住KHKHM3～YBFU2文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。二、电气制动电动机产生一个和电动机实际旋转方向相反的电磁转矩，使电动机迅速停转。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。能耗制动1.训练目标：（1）.熟悉时间继电器的结构、原理及使用方法。（2）.掌握能耗制动控制线路原理。（3）.学会三相笼型异步电动机能耗制动控制线路安装。（4）.能根据故障现象，检修三相异步电动机能耗制动控制线路。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。2.工作原理：电动机切断交流电源后，立即在定子线组的任意两相中通入直流电，利用转子感应电流受静止磁场的作用以达到制动目的。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。晶体管式数显式3.电气元件（时间继电器）。文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。空气阻尼式文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。线圈类型：通电延时断电延时触点类型：瞬时触点：常开触点常闭触点文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。延时闭合瞬时断开常开触点延时断开瞬时闭合常开触点延时断开瞬时闭合常闭触点延时闭合瞬时断开常闭触点延时触点文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。M3～L1L2L3KM1KHSB1KM1SB2KM2KM1KM2KHKM1KTKM2VUWQSFU1FU2KTKT单向启动能耗制动自动控制线路KM2电路组成分析定子绕组直流电通路KM2V文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。L1L2L3KM1SB1KM1SB2KM2KM1KM2KM1KTK...
