天然气管道阀门管道更换方案

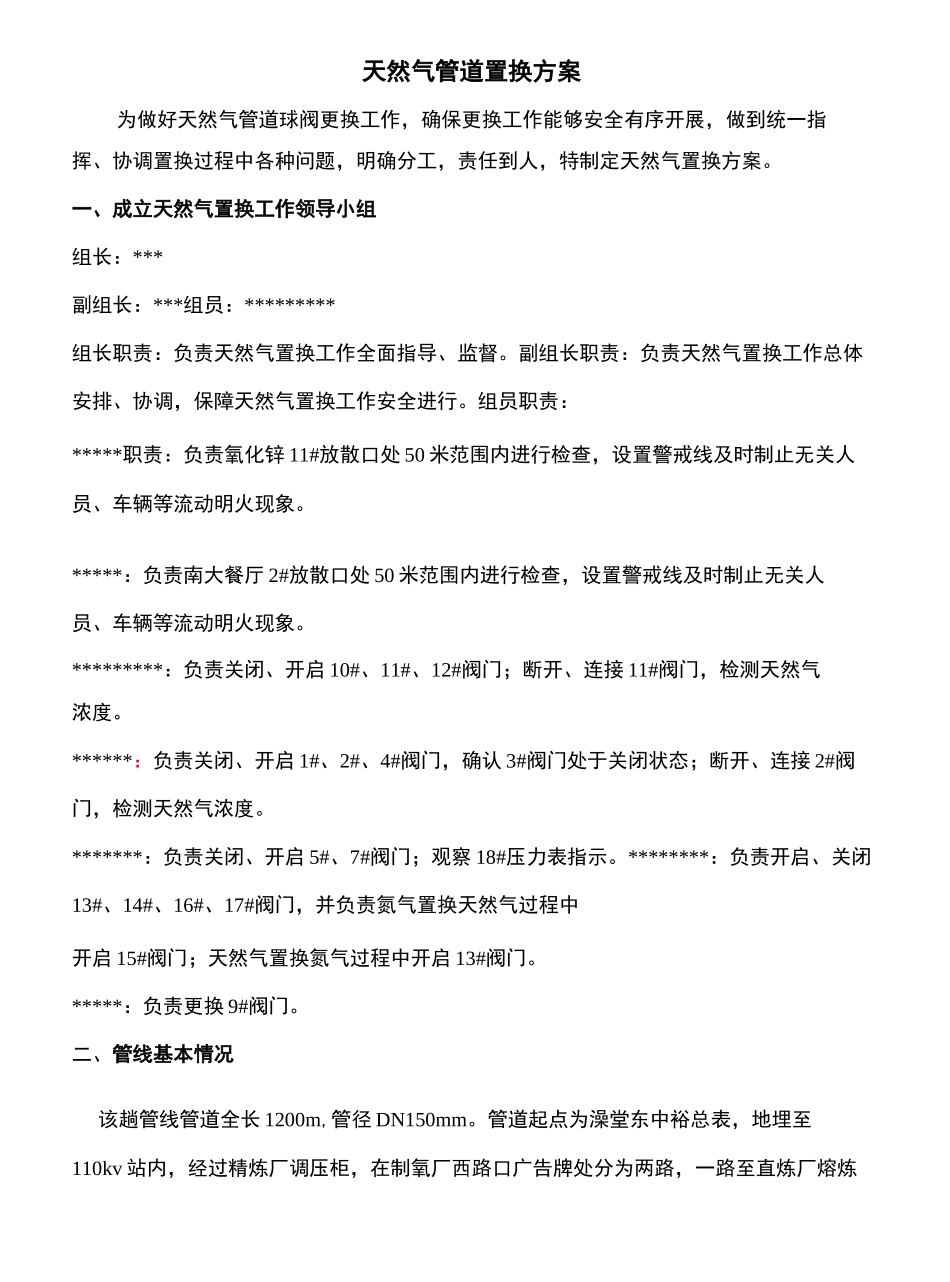

一7卜1/E*!天然气管道置换方案为做好天然气管道球阀更换工作，确保更换工作能够安全有序开展，做到统一指挥、协调置换过程中各种问题，明确分工，责任到人，特制定天然气置换方案。一、成立天然气置换工作领导小组组长：***副组长：***组员：*********组长职责：负责天然气置换工作全面指导、监督。副组长职责：负责天然气置换工作总体安排、协调，保障天然气置换工作安全进行。组员职责：*****职责：负责氧化锌 11#放散口处 50 米范围内进行检查，设置警戒线及时制止无关人员、车辆等流动明火现象。*****：负责南大餐厅 2#放散口处 50 米范围内进行检查，设置警戒线及时制止无关人员、车辆等流动明火现象。*********：负责关闭、开启 10#、11#、12#阀门；断开、连接 11#阀门，检测天然气浓度。******：负责关闭、开启 1#、2#、4#阀门，确认 3#阀门处于关闭状态；断开、连接 2#阀门，检测天然气浓度。*******：负责关闭、开启 5#、7#阀门；观察 18#压力表指示。********：负责开启、关闭13#、14#、16#、17#阀门，并负责氮气置换天然气过程中开启 15#阀门；天然气置换氮气过程中开启 13#阀门。*****：负责更换 9#阀门。二、管线基本情况该趟管线管道全长 1200m,管径 DN150mm。管道起点为澡堂东中裕总表，地埋至110kv 站内，经过精炼厂调压柜，在制氧厂西路口广告牌处分为两路，一路至直炼厂熔炼工段南 16#球阀处，一路至氧化锌桥头 12#阀门处。三、施工前工作准备及安全注意事项（一）前一天下午 16：00 点需完成以下准备工作：1. 测试 15#氮气置换开启阀门是否能够正常使用。2. 检测前需准备施工材料：5 瓶肥皂水、2 台测漏仪、梅花扳 3 套、开口扳 3 套、活扳 22”3 个、各法兰固定螺丝、警戒线或者红绳、常用工具等准备到位。3. 开始前用肥皂水确认各法兰连接处无泄漏。4.检测人员需提前一天对测漏仪进行渗漏实验，打火机在熄火状态下进行泄漏实验，确保测漏仪处于完好状态。管网班对检测人员进行测漏仪使用操作培训。5. 检查更换阀门管道是否有良好接地，如没有重新打好接地线，确保接地电阻值在 4Q 及以下。提前检查法兰及阀门的金属跨接线是否完好，阻值应不大于 Q。6. 完成检测方案编制及审批，完成天然气检测示意图绘制和准备测绘部位测点示意图绘制。7•和生产部、设备部沟通告知置换工作需要时间，确定第二天检测开始的确切时间。8. 组织所有参与工作人员展开动员会，明确任务分工进行安全技术...
