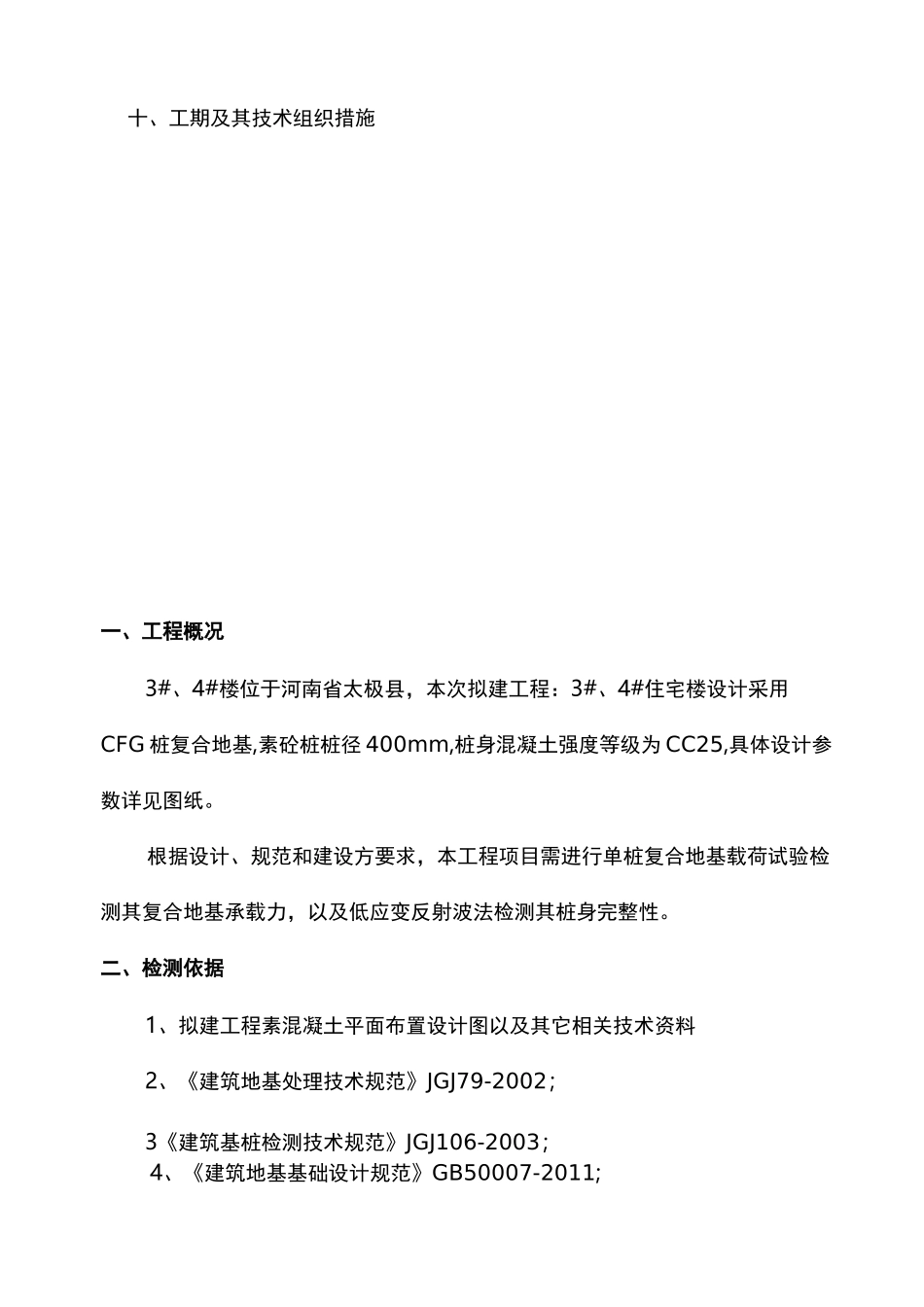

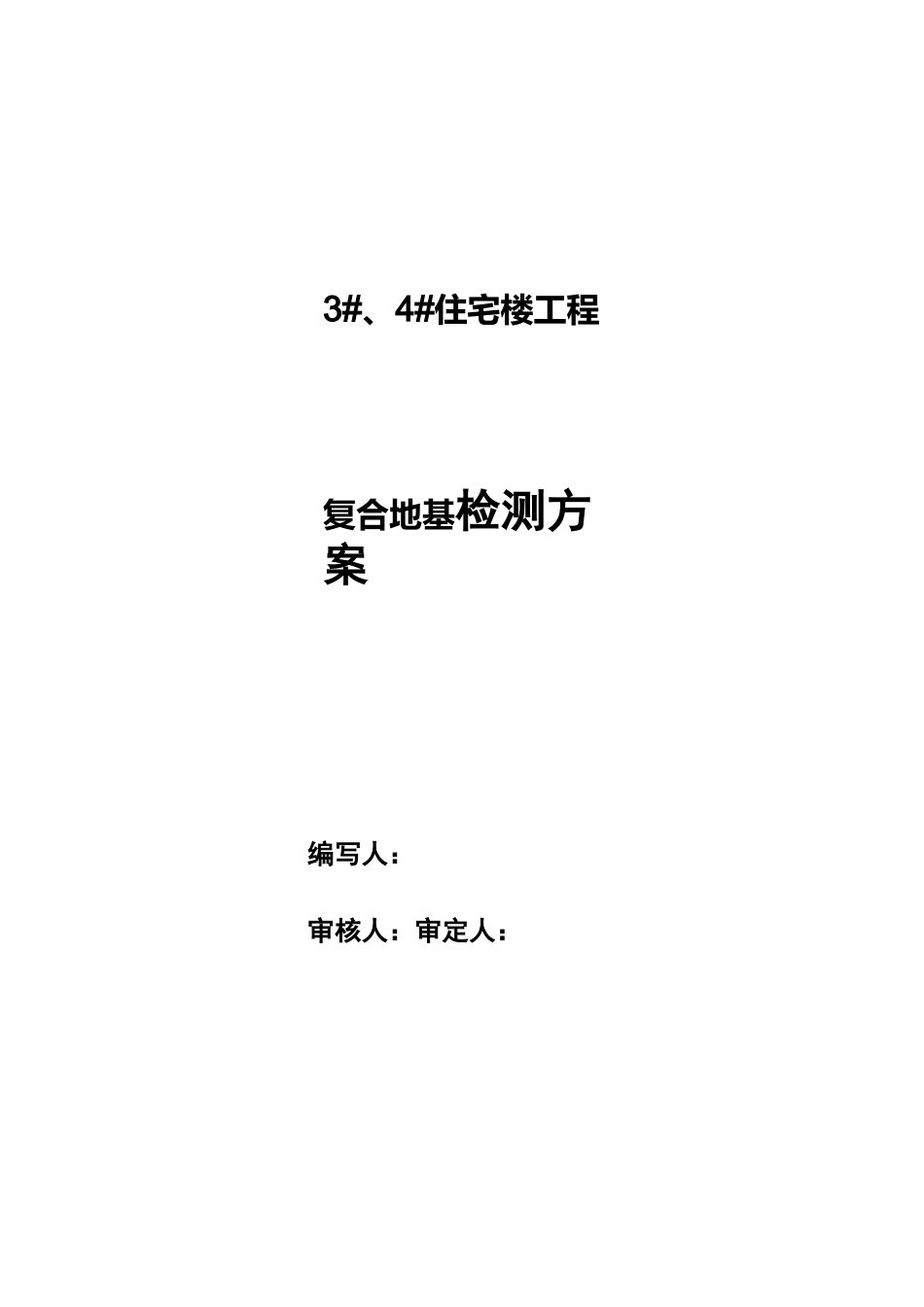

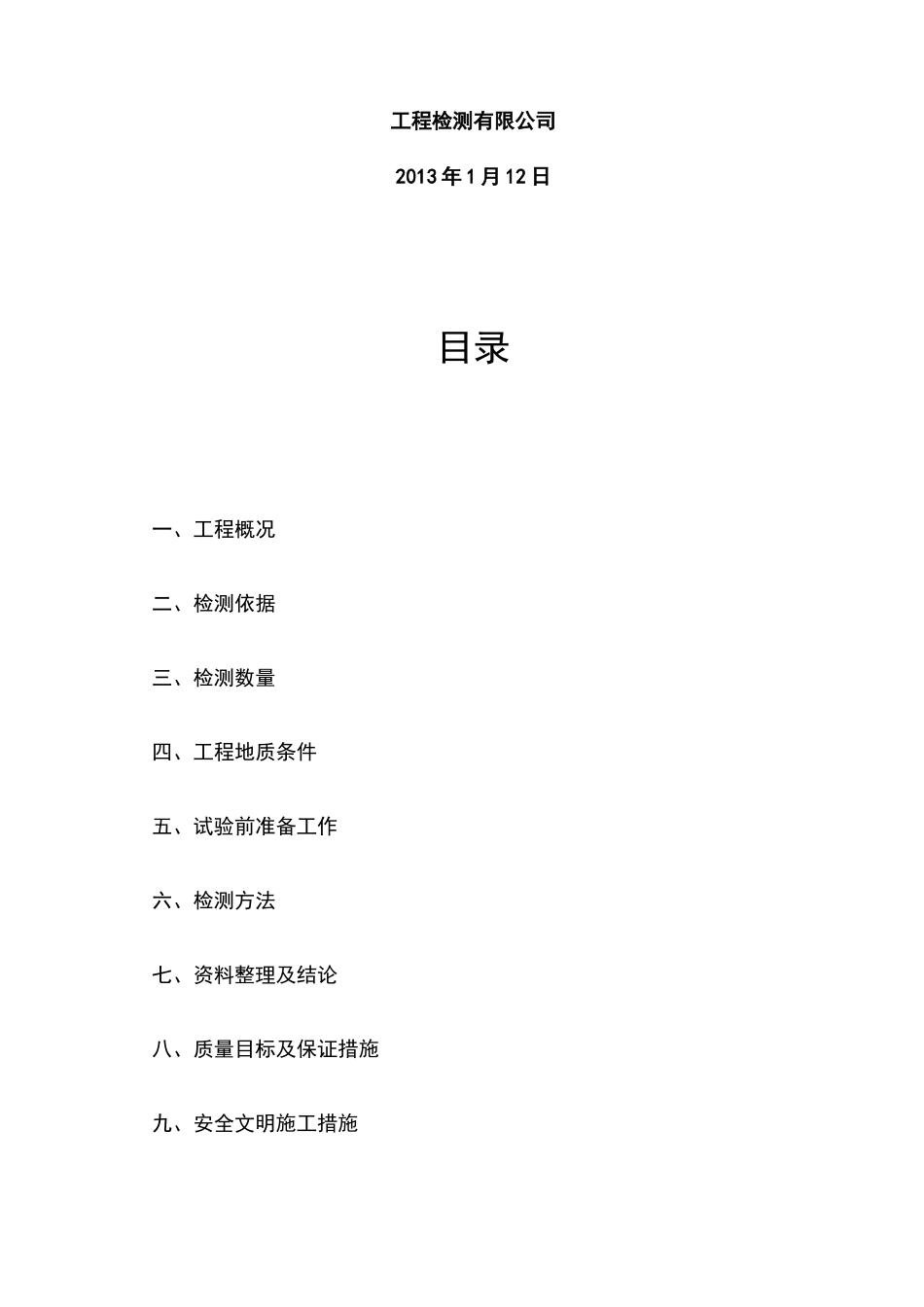

3#、4#住宅楼工程复合地基检测方案编写人：审核人：审定人：工程检测有限公司2013 年 1 月 12 日目录一、工程概况二、检测依据三、检测数量四、工程地质条件五、试验前准备工作六、检测方法七、资料整理及结论八、质量目标及保证措施九、安全文明施工措施十、工期及其技术组织措施一、工程概况3#、4#楼位于河南省太极县，本次拟建工程：3#、4#住宅楼设计采用CFG 桩复合地基,素砼桩桩径 400mm,桩身混凝土强度等级为 CC25,具体设计参数详见图纸。根据设计、规范和建设方要求，本工程项目需进行单桩复合地基载荷试验检测其复合地基承载力，以及低应变反射波法检测其桩身完整性。二、检测依据1、拟建工程素混凝土平面布置设计图以及其它相关技术资料2、《建筑地基处理技术规范》JGJ79-2002；3《建筑基桩检测技术规范》JGJ106-2003；4、《建筑地基基础设计规范》GB50007-2011;三、检测数量根据设计、规范和建设方要求，本工程项目复合地基承载力及桩身完整性检验、检测项目详见下表：工程名称检测方法设计承载力抽检数量检测何载备注3#住宅楼单桩复合地基载荷试验450kPa4 点1413kN3#住宅楼桩数 631根,面积置换率 8.0%。低应变检测64 根4#住宅楼单桩复合地基载荷试验450kPa3 点1528kN4#住宅楼桩数 481根,面积置换率 7.4%。低应变检测49 根四详见该场地《岩土工程勘察报告》。五、试验前准备工作1、设备组织本工程拟投入 1 套载荷试验设备进行单桩复合地基载荷试验。为确保试验的正常进行，设备进场前应进行如下检查：① 检查试验设备是否能正常运行；② 检查试验设备是否在鉴定有效期内。2、人员组织我公司将组织富有经验的管理人员及技术人员进驻现场，现场人员安排如下：技术负责人：威迫波检测员：难懂伟、东西朋、大量产、设备安装人员：10 人3、现场准备① 保证 380V 的电源供应；② 现场道路及场地平整，保证检测设备运至现场;③ 试验桩龄期满足设计要求。六、检测方法（一）单桩复合地基载荷试验重物地基图 1 堆载反力梁装置1、反力装置：采用重物堆载提供试验反力,加载装置示意图见图 1。2、加载分级：采用 200t 通过无线静荷载试验仪自动加载控制荷载。采用方形载荷板。加载等级分为 8 级，逐级等量加载，最终加载量为设计要求单桩复合地基承载力特征值的 2 倍。3、沉降观测：由联于千斤顶的压力传感器测定油压，采用无线静荷载试验仪分析系统自动记录安装在载荷板两侧的 50mm 位移计量测沉降值。4、沉降...
