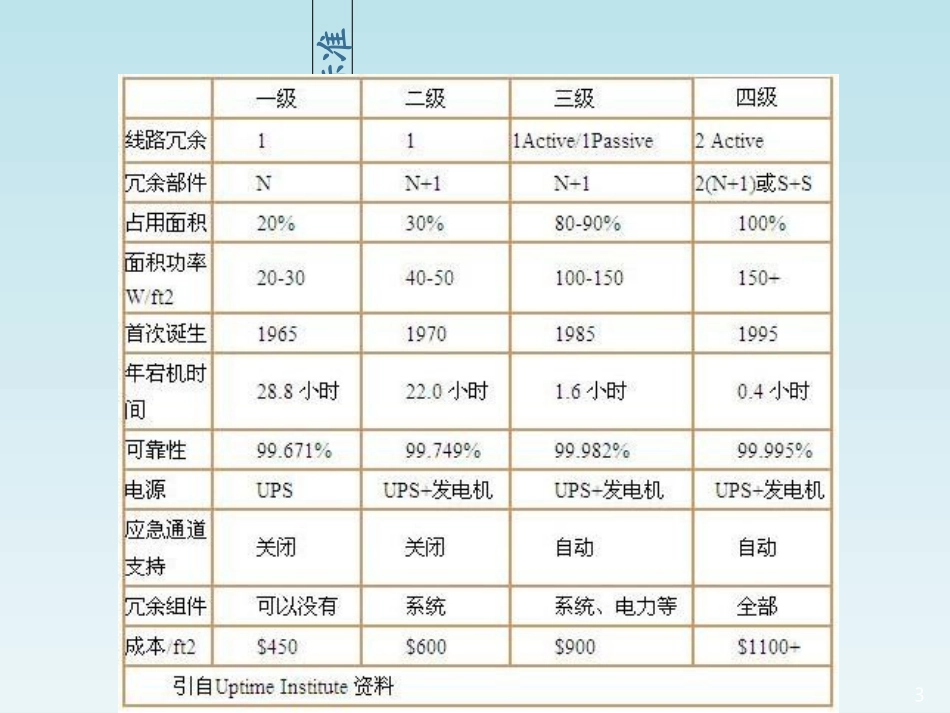

机房等级划分GB50174-2008《电子信息系统机房设计规范》将机房划分为A、B、C三级，三级从高到低的排列顺序为A、B、C。TIA–942《数据中心通信设施标准》将数据中心划分为TierⅠ、TierⅡ、TierⅢ、TierⅣ四个等级，四级从高到低的排列顺序为Ⅳ、Ⅲ、Ⅱ、Ⅰ。1机房分级—国标GB50174-2008电子信息系统机房应划分为A、B、C三级。设计时应根据机房的使用性质、管理要求及其在经济和社会中的重要性确定所属级别。符合下列情况之一的电子信息系统机房应为A级：1电子信息系统运行中断将造成重大的经济损失；2电子信息系统运行中断将造成公共场所秩序严重混乱。符合下列情况之一的电子信息系统机房应为B级：1电子信息系统运行中断将造成较大的经济损失；2电子信息系统运行中断将造成公共场所秩序混乱。不属于A级或B级的电子信息系统机房应为c级。性能要求A级电子信息系统机房内的场地设施应按容错系统配置，在电子信息系统运行期间，场地设施不应因操作失误、设备故障、外电源中断、维护和检修而导致电子信息系统运行中断。B级电子信息系统机房内的场地设施应按冗余要求配置，在系统运行期间，场地设施在冗余能力范围内，不应因设备故障而导致电子信息系统运行中断。C级电子信息系统机房内的场地设施应按基本需求配置，在场地设施正常运行情况下，应保证电子信息系统运行不中断。2TIA-942分级标准3对比国标和TIA-942各项标准的基本性能要求4数据中心业务类型和等级（由TIA-942定义）51平方米=10.76391041671平方英尺数据中心规模单位机架平均占地面积(含设备通道)的经验值通常约2.5平方米/机架，对未来数据中心机架的数量进行适当的预估，就可以初步确定数据中心机房的面积需求。同时根据未来数据中心的供电密度和冗余等级对其需要提供的配电设施和空调设施区域面积做出合理的预估，最终确定数据中心的总体建设规模。6主机房的使用面积确定（国标）1、当电子信息设备已确定规格时，可按下式计算：A=K∑S式中A——主机房使用面积(m2)；K——系数，可取5～7；S——电子信息设备的投影面积(m2)。2、当电子信息设备尚未确定规格时，可按下式计算：A=FN式中F——单台设备占用面积，可取3.5～5.5(m2／台)；N——主机房内所有设备(机柜)的总台数。3、辅助区的面积宜为主机房面积的0.2～1倍。4、用户工作室的面积可按3.5～4m2／人计算；硬件及软件人员办公室等有人长期工作的房间面积，可按5～7m2／人计算。7总体布局要求1.总体布局数据中心总体布局应充分考虑安全性要求，充分考虑人员进入的安检流程，确保在数据中心范围内的安全性和私密性。根据数据中心生产流程和安全管理的要求，合理划分生产、办公和生活等相互分隔且分别管理的功能区域。2。交通组织与停车场与装卸区，略。3.发电机与其燃油储藏区位置应设置在远离公共区域的位置，与园区内、外道路和建筑物等的距离应符合国家规范和国内外数据中心相关标准要求。燃油储藏区应尽量接近发电机设置，发电机燃油储藏容量可根据建设等级标准确定。4.市政管网对数据中心机房建筑与市政管线的对接进行合理规划。8设备布置电子信息系统机房的设备布置应满足机房管理、人员操作和安全、设备和物料运输、设备散热、安装和维护的要求。产生尘埃及废物的设备应远离对尘埃敏感的设备，并宜布置在有隔断的单独区域内。当机柜内或机架上的设备为前进风／后出风方式冷却时，机柜或机架的布置宜采用面对面、背对背方式。主机房内通道与设备间的距离应符合下列规定：1用于搬运设备的通道净宽不应小于1.5m；2面对面布置的机柜或机架正面之间的距离不宜小于1.2m；3背对背布置的机柜或机架背面之间的距离不宜小于lm；4当需要在机柜侧面维修测试时，机柜与机柜、机柜与墙之间的距离不宜小于1.2m；5成行排列的机柜，其长度超过6m时，两端应设有出口通道；当两个出口通道之间的距离超过15m时，在两个出H通道之间还应增加出口通道。出口通道的宽度不宜小于lm，局部可为0.8m。9温度、相对湿度及空气含尘浓度1、主机房和辅助区内的温度、相对湿度应满足电子信息设备的使用要求；无特殊要求时，应根据电子信息系统机房的等级，按本规范附...
