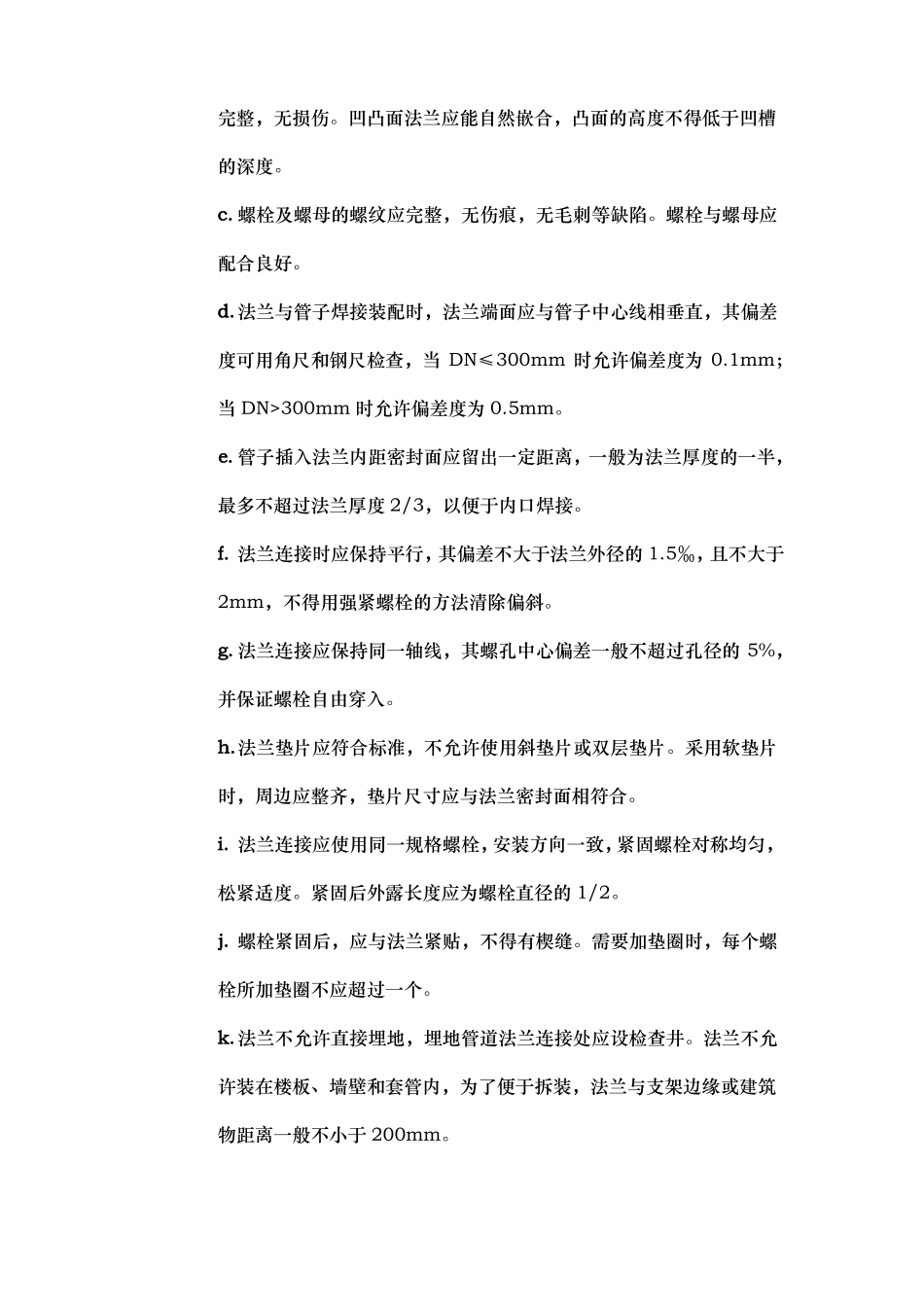

中央空调水管道安装方案空调水管采用无缝钢管，d≤32 为丝接，其余为焊接或法兰联接。管道的变径应采用偏心，并为上平连接。2.9.2.1管道螺纹连接要点。a. 螺纹应采用套丝机或套丝板加工而成。螺纹加工时为防止板牙过度磨损和保持螺纹及光滑，规定加工次数： DN<32mm 为 1~2 次；DN=32~50mm 为 2~3 次。套丝过程中应经常加油，从最后的 1/3长度处起，板牙应逐渐放松，以便形成锥状。b.螺纹应端正、清楚、光滑，不得有毛刺、乱丝，断丝和缺丝总长度不得超过螺纹全长的 10%,加工偏扣螺纹，偏斜度不得超过 10°。c. 螺纹加工时，应用力均匀，不得用加套管接长手柄的方法进行套丝。d.螺纹连接时，应在管螺纹外面敷上填料，用手拧入 2~3 扣，再用管钳子一次拧紧，不得回拧。装紧后应留有螺纹 2~3 扣。e. 管道连接后，应将挤到螺纹外面的填料清干净，填料不得挤入管腔内，以免阻塞管路。各种填料在螺纹里只能使用一次，若螺纹拆卸，重新安装时，应更换新填料f. 螺纹连接应选用合适的管钳子，不得在管钳子的手柄上加套管增长手柄来拧紧管子。2.9.2.2管道法兰连接：a. 供安装用的法兰应进行检查，其尺寸偏差应符合现行的验收标准，材质应符合设计要求。b.法兰密封面应平整光洁，不得有毛刺及径向沟槽。法兰螺纹部分应完整，无损伤。凹凸面法兰应能自然嵌合，凸面的高度不得低于凹槽的深度。c. 螺栓及螺母的螺纹应完整，无伤痕，无毛刺等缺陷。螺栓与螺母应配合良好。d.法兰与管子焊接装配时，法兰端面应与管子中心线相垂直，其偏差度可用角尺和钢尺检查，当 DN≤300mm 时允许偏差度为 0.1mm；当 DN>300mm 时允许偏差度为 0.5mm。e. 管子插入法兰内距密封面应留出一定距离，一般为法兰厚度的一半，最多不超过法兰厚度 2/3，以便于内口焊接。f. 法兰连接时应保持平行，其偏差不大于法兰外径的 1.5‰，且不大于2mm，不得用强紧螺栓的方法清除偏斜。g. 法兰连接应保持同一轴线，其螺孔中心偏差一般不超过孔径的 5%，并保证螺栓自由穿入。h.法兰垫片应符合标准，不允许使用斜垫片或双层垫片。采用软垫片时，周边应整齐，垫片尺寸应与法兰密封面相符合。i. 法兰连接应使用同一规格螺栓，安装方向一致，紧固螺栓对称均匀，松紧适度。紧固后外露长度应为螺栓直径的 1/2。j. 螺栓紧固后，应与法兰紧贴，不得有楔缝。需要加垫圈时，每个螺栓所加垫圈不应超过一个。k.法兰不允许直接埋地，埋地管道法兰连接处应设检查井。法兰不允...
