隧道CRD施工工法VIP免费

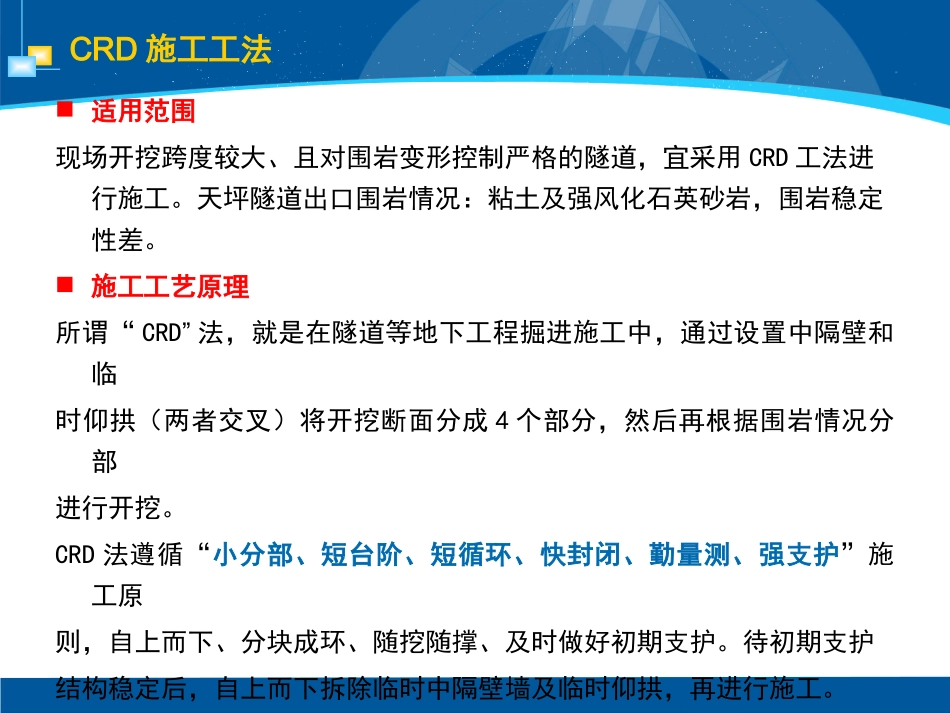

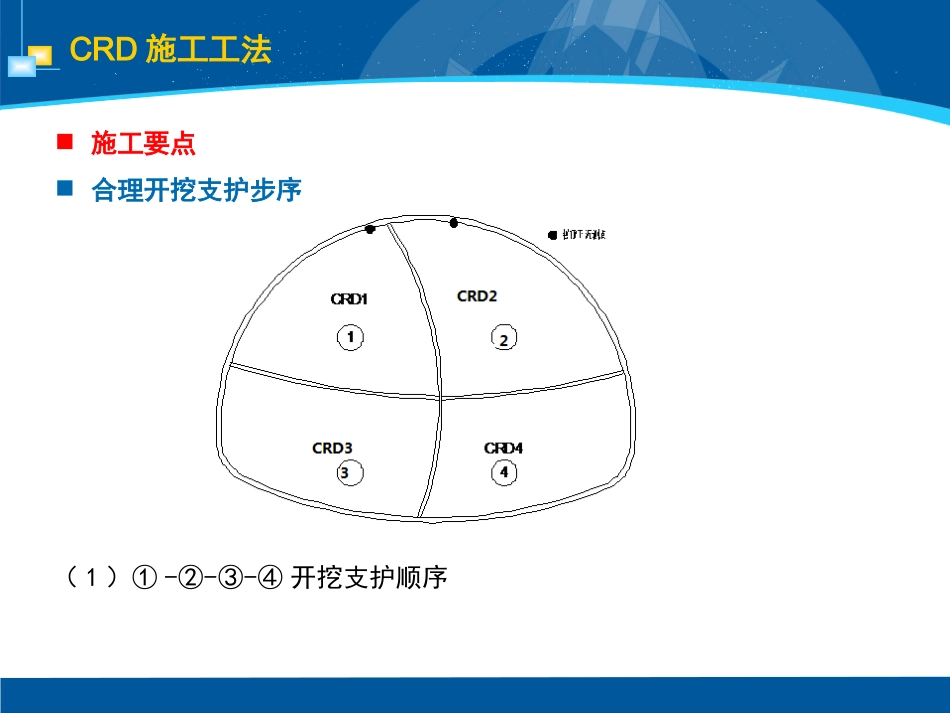

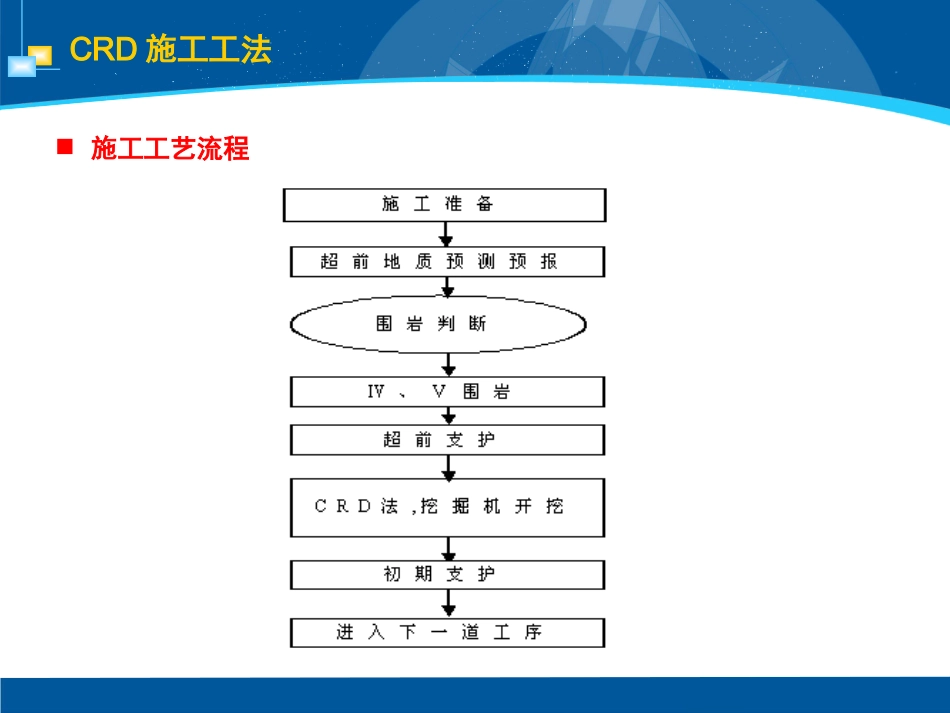

CRD施工工法适用范围现场开挖跨度较大、且对围岩变形控制严格的隧道，宜采用CRD工法进行施工。天坪隧道出口围岩情况：粘土及强风化石英砂岩，围岩稳定性差。施工工艺原理所谓“CRD”法，就是在隧道等地下工程掘进施工中，通过设置中隔壁和临时仰拱（两者交叉）将开挖断面分成4个部分，然后再根据围岩情况分部进行开挖。CRD法遵循“小分部、短台阶、短循环、快封闭、勤量测、强支护”施工原则，自上而下、分块成环、随挖随撑、及时做好初期支护。待初期支护结构稳定后，自上而下拆除临时中隔壁墙及临时仰拱，再进行施工。CRD施工工法施工工艺流程CRD施工工法施工要点合理开挖支护步序（1）①-②-③-④开挖支护顺序CRD施工工法施工要点合理开挖支护步序结合施工实际，在进行CRD法施工时，由于①②部超前在人工，机械使用上都较①③超前方便，且①②部超前无论是位移还是结构受力均优于①③超前，因此宜采用①-②-③-④开挖支护步序。CRD施工工法施工要点系统支护：拱墙设I20b型钢钢架，纵向间距0.6m；喷C25纤维混凝土，拱墙部位厚27cm，仰拱部位厚25cm；拱墙设单层Φ8钢筋网片，网格间距20cm×20cm；拱部采用Φ25中空注浆锚杆，边墙采用Φ22砂浆锚杆，长度4.5m,间距1.0m×1.0m，锁脚采用两根Φ50的钢管，长度4.5m。CRD施工工法施工要点临时支护:中壁及临时仰拱部位设I18工字钢,纵向间距0.6m,喷C25混凝土15cm厚,中壁超前支护Φ22砂浆锚杆,5榀设一环,每环10根,间距0.6m,每根长3.5m，定位锚杆每环5根，长度2m/根。CRD施工工法CRD工法设计图CRD施工工法CRD施工纵断面图CRD施工工法施工要点施工工序1、利用上一循环架立的钢架施工作隧道中隔壁Φ22砂浆锚杆超前支护。小型挖掘机配合人工风镐或辅以弱爆破开挖①部，喷8cm混凝土封闭掌子面，施作①部导坑周边的初期支护和临时支护，初喷4cm厚混凝土，安装钢筋网片，架立型钢钢架和临时钢架和横撑，临时仰拱距掌子面距离要严格控制，暂定为3～5m。并设锁脚钢管。钻设径向锚杆及定位锚杆后复喷混凝土至设计厚度。CRD施工工法施工要点2、滞后①部3～5m弱爆破开挖②部，喷8cm混凝土封闭掌子面，导坑周边部分初喷4cm厚混凝土。安装钢筋网片，接长型钢钢架和临时钢架及横撑，并设置锁脚钢管。施作临时仰拱，钻设径向锚杆后复喷混凝土至设计厚度。CRD施工工法施工要点3、在滞后于②部3～5m距离后，开挖③部，喷8cm混凝土封闭掌子面，施作周边和临时支护，步骤同①部。4、在滞后于③部3～5m距离后，开挖④部，接长型钢钢架和临时钢架、横撑，并施作导坑周边的初期支护和临时支护，步骤及工序同②部。5、逐段拆除靠近已完成二衬6~8m范围内中隔壁底部钢架单元。CRD施工工法施工要点6、浇筑仰拱及隧底填充。接中隔壁底部临时钢架托换单元，使得钢架底支撑于隧底填充顶面。7、根据监控量测结果，稳定后拆除临时钢架及临时支撑。利用衬砌模板台车一次性浇筑拱墙衬砌。(详见下页说明)CRD施工工法施工要点根据监控量测的结果进行分析，围岩和初期支护基本稳定后，拆除I18临时钢架中隔墙和临时仰拱的拆除必须以监控量测数据为依据，当收敛和沉降变形连续7天均在0.2mm/d以内时方可进行拆除，拆除顺序为：上部中隔墙→右侧临时仰拱→左侧临时仰拱→下部中隔墙。拆除时采用破碎锤破除喷射混凝土，用氧炔焰割除连接，局部采用风镐破碎。临时支护拆除时一次性拆除长度以不大于10m为宜。应用量测数据说明临时支撑拆除的时机。CRD施工工法施工要点合理施工步长（1）台阶步长：考虑到台阶的开挖高度及围岩稳定滑移面角度（45°），确定合理的台阶开挖长度为3~5m。（2）各开挖面施工步长：8~10m（在实际施工中宜结合图纸进行控制）。8-10m8-10m隧道前进方向Ⅳ部Ⅲ部Ⅱ部Ⅰ部8-10mCRD施工工法施工要点临时支护拆除布置测点搭设脚手架及安全网凿除喷射混凝土临时支护拆除处理初支表面杂物拆除部位补喷找平CRD施工工法施工要点临时支护拆除（1）布置测点：目的是确定拆除的时机。当结构每天变形量小于0.2mm时，说明结构稳定，可拆除临时支护。CRD施工工法施工要点临时支护拆除（2）搭设脚手架及防护安全网：脚手架...
