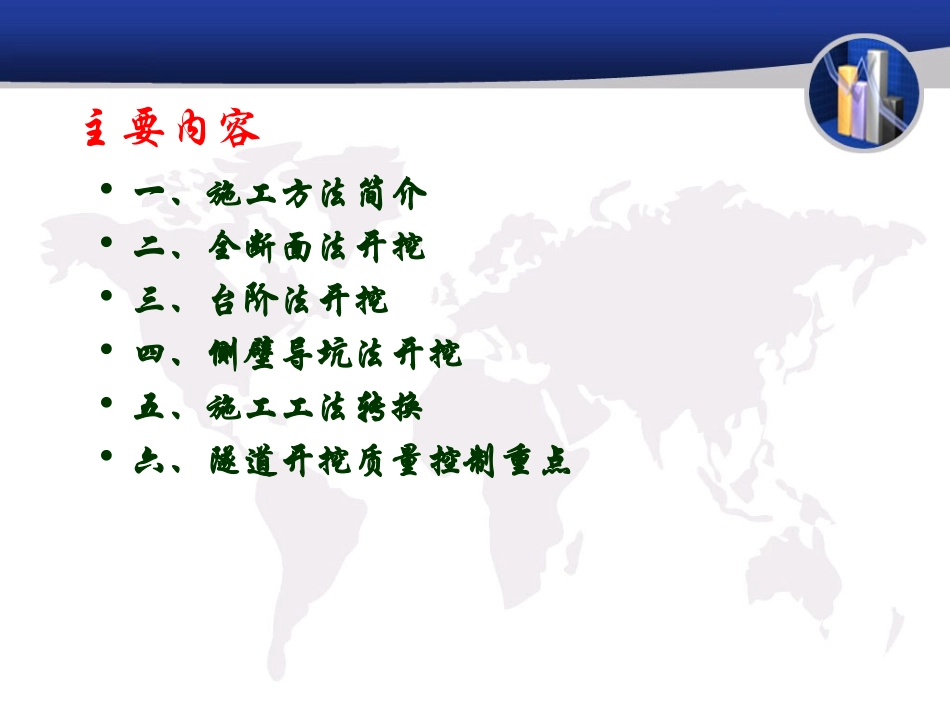

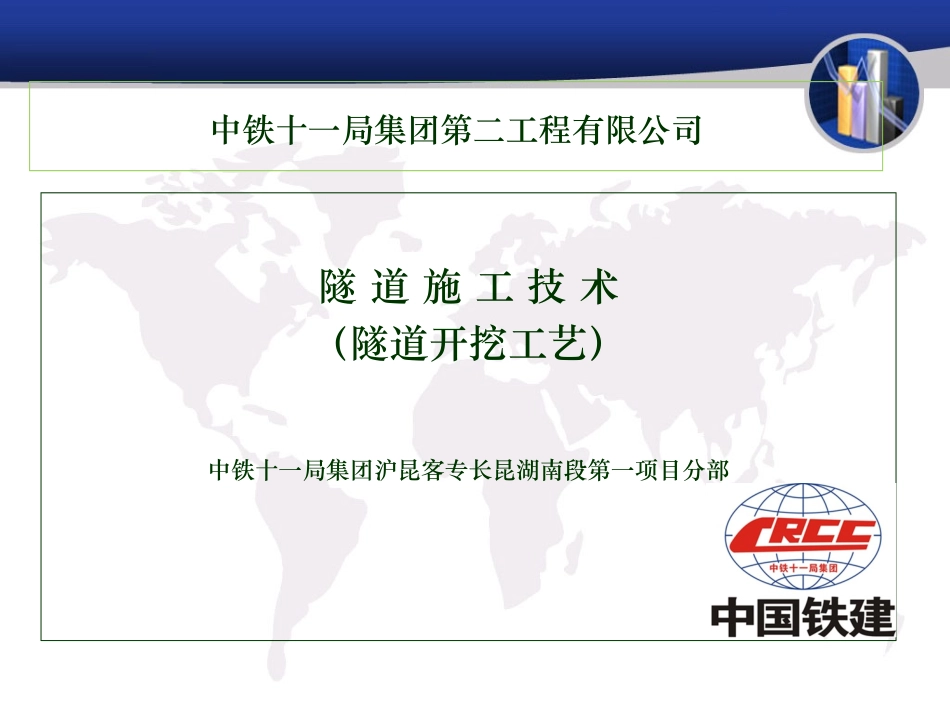

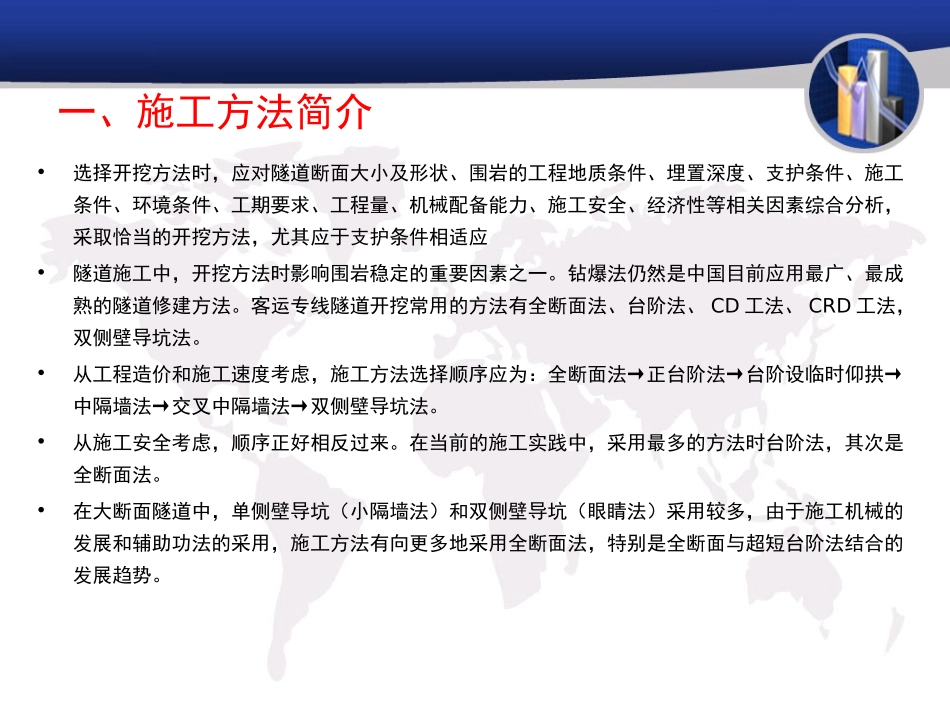

中铁十一局集团第二工程有限公司隧道施工技术（隧道开挖工艺）中铁十一局集团沪昆客专长昆湖南段第一项目分部主要内容•一、施工方法简介•二、全断面法开挖•三、台阶法开挖•四、侧壁导坑法开挖•五、施工工法转换•六、隧道开挖质量控制重点一、施工方法简介•选择开挖方法时，应对隧道断面大小及形状、围岩的工程地质条件、埋置深度、支护条件、施工条件、环境条件、工期要求、工程量、机械配备能力、施工安全、经济性等相关因素综合分析，采取恰当的开挖方法，尤其应于支护条件相适应•隧道施工中，开挖方法时影响围岩稳定的重要因素之一。钻爆法仍然是中国目前应用最广、最成熟的隧道修建方法。客运专线隧道开挖常用的方法有全断面法、台阶法、CD工法、CRD工法，双侧壁导坑法。•从工程造价和施工速度考虑，施工方法选择顺序应为：全断面法→正台阶法→台阶设临时仰拱→中隔墙法→交叉中隔墙法→双侧壁导坑法。•从施工安全考虑，顺序正好相反过来。在当前的施工实践中，采用最多的方法时台阶法，其次是全断面法。•在大断面隧道中，单侧壁导坑（小隔墙法）和双侧壁导坑（眼睛法）采用较多，由于施工机械的发展和辅助功法的采用，施工方法有向更多地采用全断面法，特别是全断面与超短台阶法结合的发展趋势。•隧道施工的基本技术原则•围岩是隧道的主要承载单元，所以要在施工中充分保护和爱护围岩。避免过度破坏和损伤遗留围岩的强度，使爆破的围岩尽量保留既有的质量，是最重要的基本原则。•为了充分发挥围岩的结构作用，应容许围岩有可控制的变形。•变形的控制主要是通过支护阻力（既各种支护结构）的效果达到的。一、施工方法简介•全断面开挖法事指将整个隧道开挖断面一次钻孔、一次爆破成型、一次初期支护到位的隧道开挖方法。•全断面开挖法有较大的作业空间，有利于采用大型配套机械化作业，提高施工速度，且工序少，施工操作比较简单，便于施工组织和管理，较分部开挖法减少了爆破震动次数。但由于开挖面积较大，围岩相对稳定性降低，且每个循环工作量较大，每次身炮孔爆破引起的震动较大，因此要求具有较强的开挖、出砟能力和相应的支护能力。二、全断面法全断面开挖发的优缺点有较大的断面进尺比（即开挖断面面积与掘进进尺比值），可获得较好的爆破效果，且爆对队围岩的震动次数较少，有利于围岩的稳定。但每次爆破震动强度却较大，要求进行严格的控制爆破设计，尤其是对于稳定性较差的围岩。全断面法一次开挖形成，开挖跨度较大，高度较大，隧道找遍围岩若出现更大范围的塑性化和更大的变形，隧道公交和墙脚处的盈利集中更严重，隧道拱顶更不稳定，围岩自稳所要求的围岩自身强度较高。全断面开挖法全断面开挖法适用条件对于硬岩（抗压强度Rc＞30mpa）隧道，由于其自身强度一般比较高，所以围岩自身强度并不是影响隧道稳定与安全的决定因素，可通过采取超前锚杆、超前小导管、超前预注浆等辅助施工措施进行超前预加固，从而提高围岩的整体性。对于软岩隧道，由于自身强度自身强度一般偏低，各种超前与加固措施对于围岩自身强度提高幅度有限，自身强度往往成为影响隧道稳定与安全的控制因素。全断面法主要适用于Ⅰ～Ⅲ级硬岩地层和Ⅱ级软岩地层。对于Ⅳ级围岩地层，在采取超前锚杆、超前小导管、超前预注浆等辅助施工措施加固后，也可采用全断面法施工，但应根据具体围岩情况适当缩短开挖进尺。浅埋段、偏压和洞口段不宜采用全断面法开挖。全断面开挖法•台阶法施工就是将结构断面分成两个或几个部分，具有上下断面两个工作面或多个工作面，分步开挖。其优点是灵活多变、使用性抢，有足够的作业空间和较快的施工速度，能较早地使支护闭合，有利于开挖面的稳定和控制其结构变形计由此引起的地面沉降。缺点是上下部作业有互相干扰，应注意下部作业时对上不稳定性的影响，台阶开挖会增加对围岩的扰动次数等。•台阶法适用于Ⅲ、Ⅳ级围岩地层和洞口段、偏压段、浅埋段的Ⅰ～Ⅳ级硬岩地层和Ⅱ、Ⅲ级软岩地层，但应视具体情况采取超前大管棚、超前锚杆、超前小导管、超前预注浆等辅助施工措施进行超前加固，并根据工程实际、地层条件和机械条件，选择合适的台阶方式。...
