陶瓷工艺学第一章陶瓷的原料VIP免费

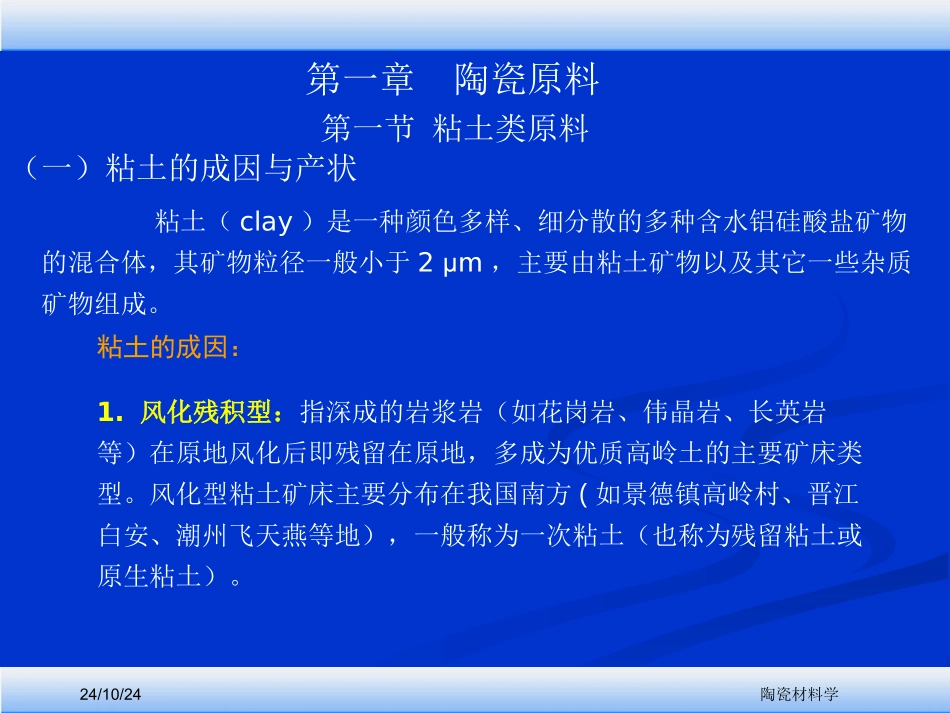

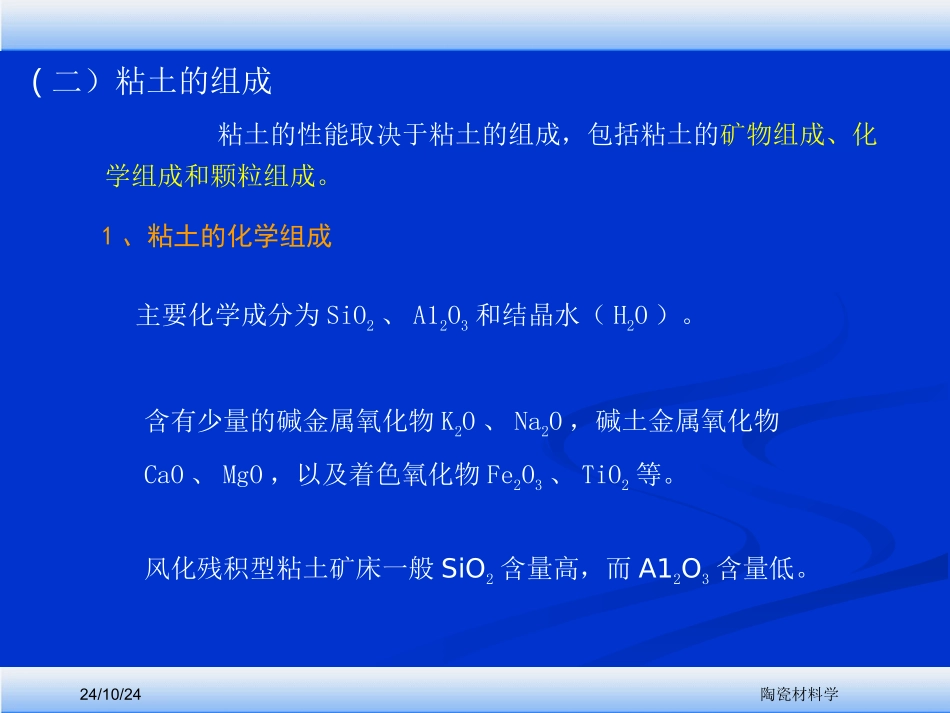

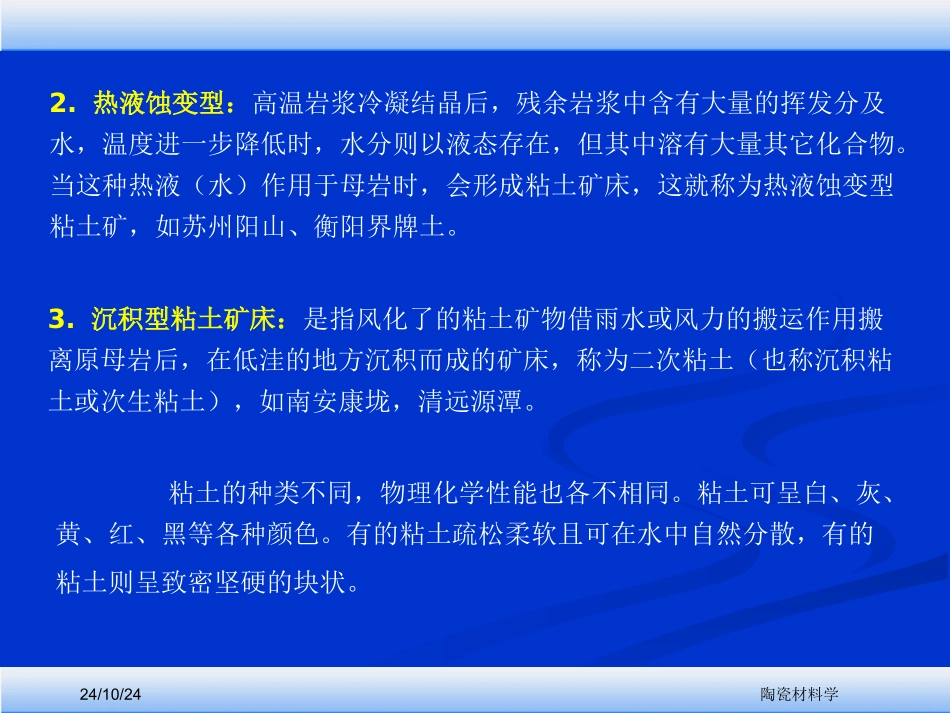

24/10/24陶瓷材料学第一章陶瓷原料第一节粘土类原料（一）粘土的成因与产状粘土（clay）是一种颜色多样、细分散的多种含水铝硅酸盐矿物的混合体，其矿物粒径一般小于2µm，主要由粘土矿物以及其它一些杂质矿物组成。粘土的成因：1.风化残积型：指深成的岩浆岩（如花岗岩、伟晶岩、长英岩等）在原地风化后即残留在原地，多成为优质高岭土的主要矿床类型。风化型粘土矿床主要分布在我国南方(如景德镇高岭村、晋江白安、潮州飞天燕等地），一般称为一次粘土（也称为残留粘土或原生粘土）。24/10/24陶瓷材料学2.热液蚀变型：高温岩浆冷凝结晶后，残余岩浆中含有大量的挥发分及水，温度进一步降低时，水分则以液态存在，但其中溶有大量其它化合物。当这种热液（水）作用于母岩时，会形成粘土矿床，这就称为热液蚀变型粘土矿，如苏州阳山、衡阳界牌土。3.沉积型粘土矿床：是指风化了的粘土矿物借雨水或风力的搬运作用搬离原母岩后，在低洼的地方沉积而成的矿床，称为二次粘土（也称沉积粘土或次生粘土），如南安康垅，清远源潭。粘土的种类不同，物理化学性能也各不相同。粘土可呈白、灰、黄、红、黑等各种颜色。有的粘土疏松柔软且可在水中自然分散，有的粘土则呈致密坚硬的块状。24/10/24陶瓷材料学(二）粘土的组成粘土的性能取决于粘土的组成，包括粘土的矿物组成、化学组成和颗粒组成。1、粘土的化学组成主要化学成分为SiO2、A12O3和结晶水（H2O）。含有少量的碱金属氧化物K2O、Na2O，碱土金属氧化物CaO、MgO，以及着色氧化物Fe2O3、TiO2等。风化残积型粘土矿床一般SiO2含量高，而A12O3含量低。24/10/24陶瓷材料学化学组成在一定程度上反映其工艺性质。（1）SiO2：若以石英状态存在的SiO2多时，粘土可塑性降低，但是干燥后烧成收缩小。（2）Al2O3：含量多，耐火度增高，难烧结。（3）Fe2O3＜1％，TiO2＜0.5％：瓷制品呈白色，含量过高，颜色变深，还影响电绝缘性。（4）CaO、MgO、K2O、Na2O：降低烧结温度，缩小烧结范围。（5）H2O、有机质：可提高可塑性，但收缩大。24/10/24陶瓷材料学2.粘土的矿物组成粘土很少由单一矿物组成，而是多种微细矿物的混合体。因此，粘土所含各种微细矿物的种类和数量是决定其工艺性能的主要因素。粘土矿物主要为高岭石类（包括高岭石、多水高岭石等）、蒙脱石类（包括蒙脱石、叶蜡石等）和伊利石类（也称水云母）等等。高岭石叶腊石伊利石24/10/24陶瓷材料学a．高岭石类（Kaolinite）高岭石族矿物包括高岭石、地开石、珍珠陶土和多水高岭石等。高岭石是粘土中常见的粘土矿物，主要由高岭石组成的粘土称为高岭土。b．蒙脱石类蒙脱石（Montmorillonite）也是一种常见的粘土矿物，以蒙脱石为主要组成矿物的粘土称为膨润土（bentonite），一般呈白色、灰白色、粉红色或淡黄色，被杂质污染时呈现其它颜色。c．伊利石类伊利石是白云母经强烈的化学风化作用而转变为蒙脱石或高岭石过程中的中间产物。组成成分与白云母相似，但比正常的白云母多SiO2和H2O而少K2O。与高岭石比较，伊利石含K2O较多而含H2O较少。24/10/24陶瓷材料学各种粘土矿物的差热曲线24/10/24陶瓷材料学24/10/24陶瓷材料学粘土矿物是具有层状结构硅酸盐矿物，其基本结构单位是硅氧四面体层和铝氧八面体层，由于四面体层和八面体层的结合方式、同形置换以及层间阳离子等不同，从而构成了不同类型的层状结构粘土矿物，如下图所示的结构模型图。层状结构粘土矿物晶体结构模型图24/10/24陶瓷材料学3、颗粒组成颗粒组成：粘土中含有的不同大小颗粒的体积百分比含量。<1um的细颗粒愈多，则可塑性愈强，干燥收缩大，干后强度高，而且烧结温度低，（比表面积大，表面能高）片状比杆状堆积面积大，塑性大，强度高。24/10/24陶瓷材料学（三）粘土的工艺性质（三）粘土的工艺性质1.1.可塑性可塑性可塑性是指粘土粉碎后用适量的水调和、混练后捏成泥团，在一定外力的作用下可以任意改变其形状而不发生开裂，除去外力后，仍能保持受力时的形状的性能。2.2.结合性结合性粘土的结合性是指粘土能结合非塑性原料形成良好的可塑泥团、有一定干燥强度的能力。3.3.离子交换性离子交换性粘土颗粒带有电荷，其来源是...
