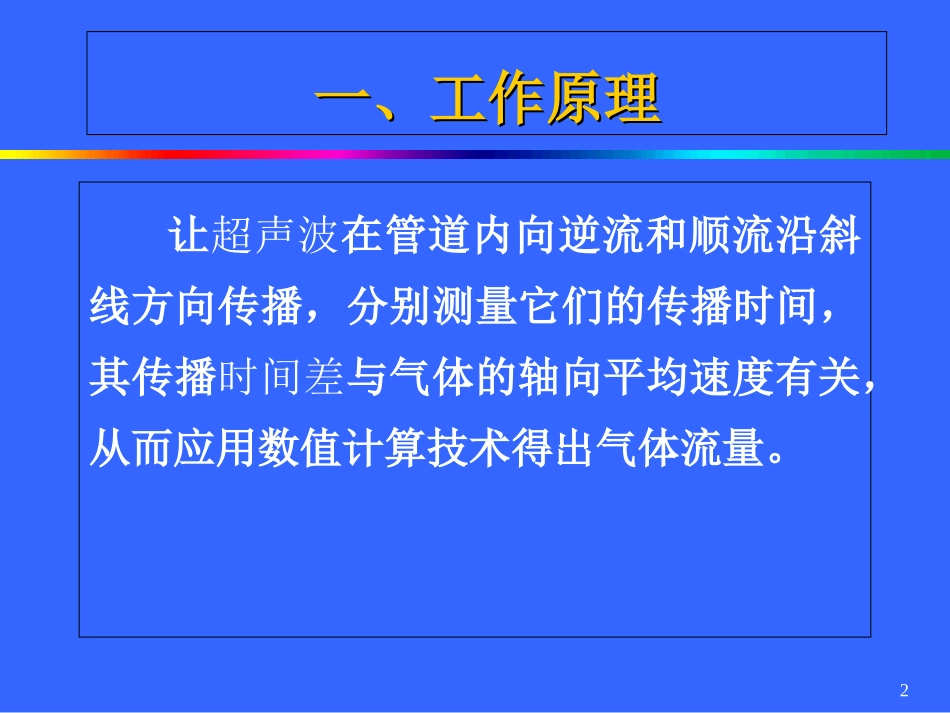

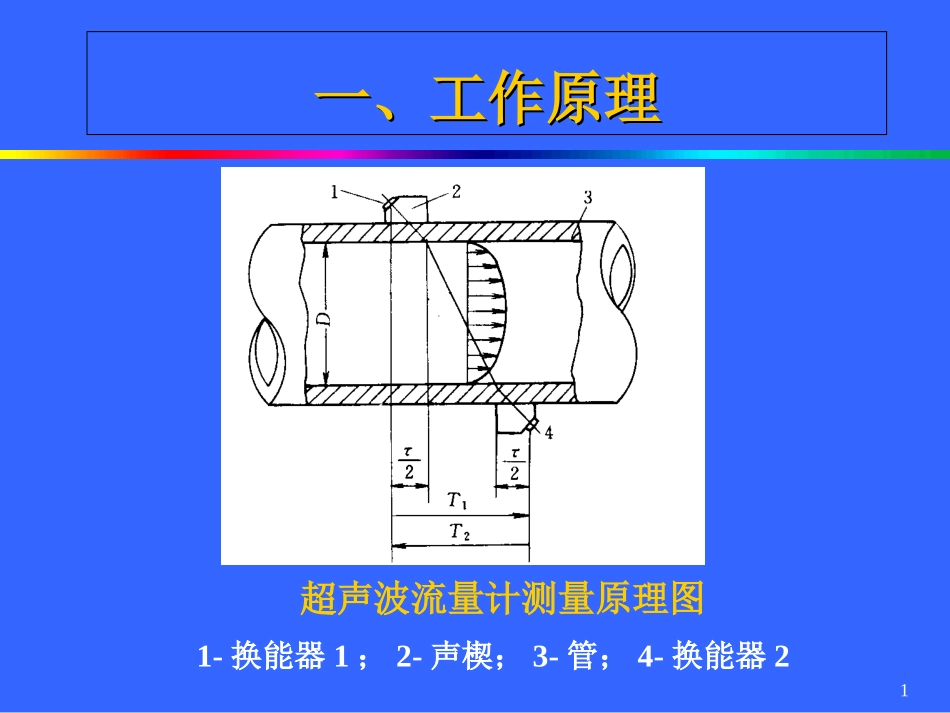

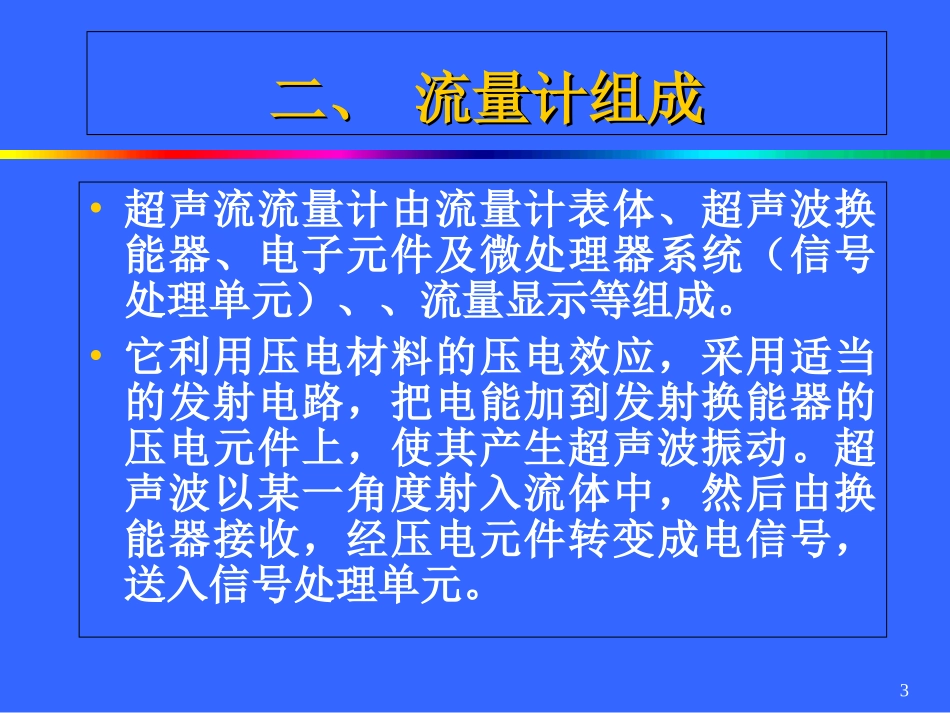

1一、工作原理一、工作原理超声波流量计测量原理图1-换能器1；2-声楔；3-管；4-换能器22一、工作原理一、工作原理让超声波在管道内向逆流和顺流沿斜线方向传播，分别测量它们的传播时间，其传播时间差与气体的轴向平均速度有关，从而应用数值计算技术得出气体流量。3二、流量计组成二、流量计组成•超声流流量计由流量计表体、超声波换能器、电子元件及微处理器系统（信号处理单元）、、流量显示等组成。•它利用压电材料的压电效应，采用适当的发射电路，把电能加到发射换能器的压电元件上，使其产生超声波振动。超声波以某一角度射入流体中，然后由换能器接收，经压电元件转变成电信号，送入信号处理单元。4二、流量计组成及类型二、流量计组成及类型超声流量计系统组成5声道布置6三、主要特点三、主要特点•检测件内无阻碍物，无可动易损零部件，不干扰流场，不会堵塞。•无附加压损，节约能耗。•适用大管道大流量测量，仪表造价与管道尺寸无关（带测量管检测件除外）;•精度高。它已在天然气工业贸易输送，气体分配、控制和检漏等各方面广泛使用。7四、选用注意事项四、选用注意事项•超声流量计的选型是一项比较复杂的工作，它涉及换能器类型，声道设置方式，转换器及其附件的选用，现场安装设计及配套器材的准备等。•超声流量计选型包括被测介质种类，仪表性能参数，换能器类型及其适用范围，换能器夹具类型，转换器基本功能，直管段长度要求及声道设置等。8第四节旋进旋涡流量计第四节旋进旋涡流量计旋进旋涡流量计是一种新颖的流量仪表，它具有流量范围宽，精度较高，无可动部件，不受介质的压力、粘度和组成等的影响，而且体积小，便于安装和维修。旋进旋涡流量计已广泛应用于天然气流量测量中。9一、工作原理一、工作原理旋进旋涡流量计原理图1—壳体；2—旋涡发生器；3—选择按钮开关；4—智能流量积算仪；5—压电传感器；6—出口导流体10一、工作原理一、工作原理沿着轴向的流体进入流量计进口时，旋叶强迫流体进入旋转运动，于是在旋涡发生体中心产生旋涡流，旋涡流在文丘里管中旋进，到达收缩段突然节流使旋流加速。当旋涡流突然进入扩散段后，因回流的作用强迫进行旋进式二次旋转，如果仪表内部具有最优化的几何结构，那么在宽量范围内，旋涡的频率就与流量成正比，并为线性。11一、工作原理一、工作原理旋涡的频率由压电传感器检测，压电传感器检测的微弱电信号经前置放大器放大、滤波、整形后变成频率与流量成正比的脉冲信号，最后送往智能流量积算仪进行运算与处理，显示累积流量和瞬时流量。12二、旋进旋涡流量计产品二、旋进旋涡流量计产品TDS系列流量计LUXZ－B型流量计13三、流量积算仪三、流量积算仪14四、主要技术参数四、主要技术参数•公称直径：20~200mm；•量程比：10︰1～15︰1；•精度等级：0.5、1.0、1.5;•环境温度为－30～50℃，介质温度为-30～110℃，相对湿度为5～95%，大气压力为86～106kPa。15五、旋进旋涡流量计的特点五、旋进旋涡流量计的特点•无机械磨损，避免了堵、卡故障，不易腐蚀，有效地延长了正常运行寿命，直接输出脉动信号，提高了计量精度；•不受介质密度、粘度影响、量程比宽、安装使用方便、安全防爆；•安装时只需较短的直管段甚至可不用；•既可一体化安装又可将流量变送器与智能流量积算仪分离安装，实现远距离显示；信号输出可为脉冲信号或4～20mA模拟信号。16第五节天然气热值计量第五节天然气热值计量•天然气发热量•直接测量方法•间接测量方法17一、天然气发热量一、天然气发热量1.1.高位发热量高位发热量规定量的气体在空气中完全燃烧时所释放出的热量。在燃烧反应时，压力p保持恒定，所有燃烧产物降至规定的反应物温度t相同的温度，除燃烧中生成的水在温度t下全部冷凝为液态外，其余所有燃烧产物为气态。18一、天然气发热量一、天然气发热量2.2.低位发热量低位发热量规定量的气体在空气中完全燃烧时所释放出的热量。在燃烧反应时，压力p保持恒定，所有燃烧产物的温度降至指定的反应物温度t相同的温度，所有燃烧产物为气态。19一、天然气发热量一、天然气发热量3.3.天然气发热量计算天然气发热量计算GB/T11062《...
