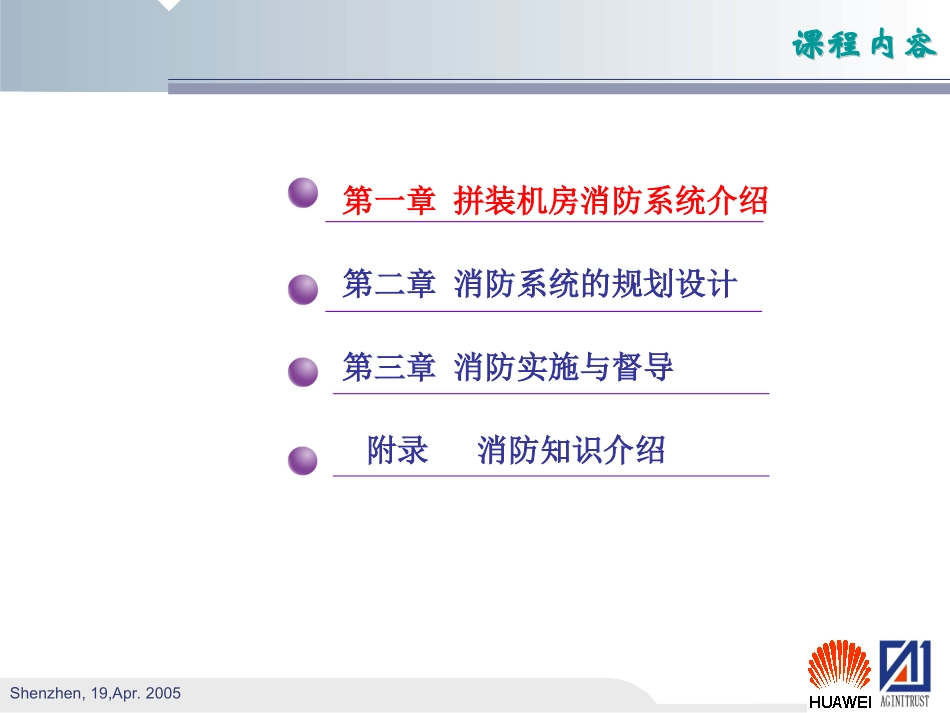

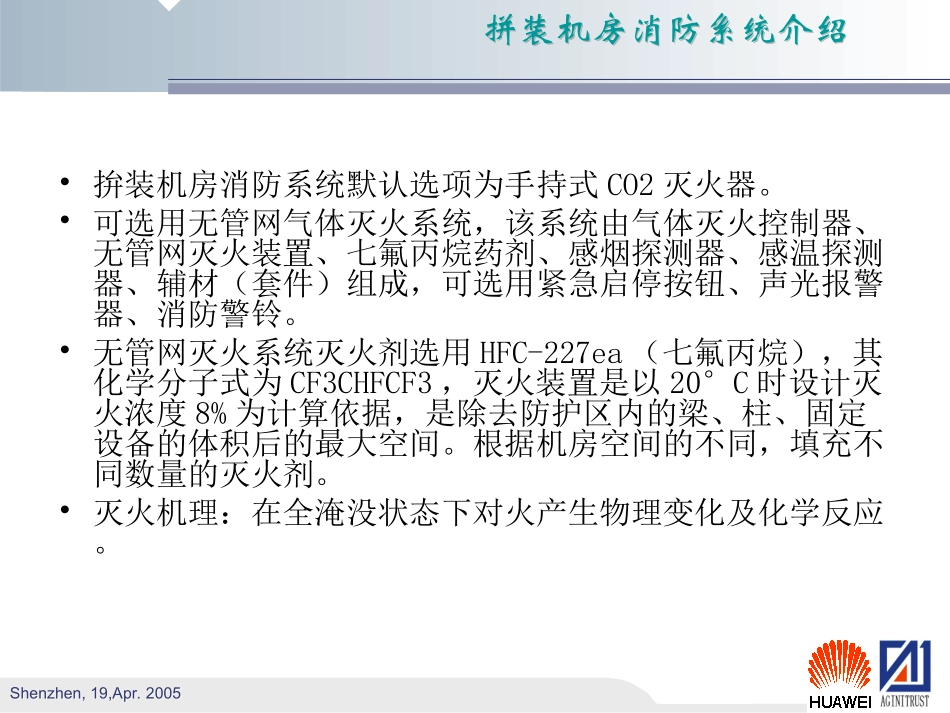

Shenzhen,19,Apr.2005Shenzhen,19,Apr.2005通信机房消防知识安捷信配套产品线Shenzhen,19,Apr.2005Shenzhen,19,Apr.2005第一章拼装机房消防系统介绍第二章消防系统的规划设计第三章消防实施与督导附录消防知识介绍课程内容课程内容Shenzhen,19,Apr.2005Shenzhen,19,Apr.2005拼装机房消防系统介绍拼装机房消防系统介绍•拚装机房消防系统默认选项为手持式CO2灭火器。•可选用无管网气体灭火系统，该系统由气体灭火控制器、无管网灭火装置、七氟丙烷药剂、感烟探测器、感温探测器、辅材（套件）组成，可选用紧急启停按钮、声光报警器、消防警铃。•无管网灭火系统灭火剂选用HFC-227ea（七氟丙烷），其化学分子式为CF3CHFCF3，灭火装置是以20°C时设计灭火浓度8%为计算依据，是除去防护区内的梁、柱、固定设备的体积后的最大空间。根据机房空间的不同，填充不同数量的灭火剂。•灭火机理：在全淹没状态下对火产生物理变化及化学反应。Shenzhen,19,Apr.2005Shenzhen,19,Apr.2005•手提式CO2灭火器的特点及选择：手提式CO2灭火器为手提式灭火器的一种。它适用於扑灭乙醇、油类等可燃液体，可燃液体，电器设备等初起火灾；使用灵活，可靠且灭火后不留痕迹。目前已广泛地应用於车辆、工矿、宾馆、仓库、计算机房、贵重仪器等地方。灭火剂：手提式CO2灭火器内的灭火药剂是高纯度二氧化碳，无毒、无味、无导电性、符合GB4396的规定，可长期保存。•主要技术参数：在20±5℃时灭火剂重量有效喷射距离有效喷射时间灭火级别使用温度（Kg）（m）(S)2-0.1≥1.5≥82B-10-+55℃℃3-0.15≥1.5≥83B-10-+55℃℃5-0.25≥2.0≥84B-10-+55℃℃手提式CO2灭火器可按上面技术参数选择。•无管网柜式灭火装置结构特点：将储存容器组件、管路、喷咀、阀门驱动器集为一体，减少占地面积，喷咀采用螺旋型，使灭火剂能迅速、均匀地充满整个防护区。拼装机房消防系统介绍拼装机房消防系统介绍Shenzhen,19,Apr.2005Shenzhen,19,Apr.2005•1.气体灭火控制器•2.无管网灭火装置•3.感烟探测器•4.感温探测器5.手持式灭火器拼装机房消防系统组成拼装机房消防系统组成Shenzhen,19,Apr.2005Shenzhen,19,Apr.2005第一章拼装机房消防系统介绍第二章消防系统的规划设计第三章消防实施与督导附录消防知识介绍课程内容课程内容Shenzhen,19,Apr.2005Shenzhen,19,Apr.2005通讯机房消防的规划设计通讯机房消防的规划设计消防系统的设计是站点规划的内容之一标书要求和站点规划是消防系统设计的依据消防系统设计包括消防选型、灭火剂量计算。Shenzhen,19,Apr.2005Shenzhen,19,Apr.2005通讯机房消防系统的规划设计通讯机房消防系统的规划设计消防系统选型应考虑的因素：标书要求（客户要求）机房的类型（CONTAINER/SHELTER/BULDING）机房的重要性（MSC/BTS）价格如果标书有明确要求，按标书选型即可Shenzhen,19,Apr.2005Shenzhen,19,Apr.2005消防系统的规划设计消防系统的规划设计七氟丙烷用量的详细计算方法：通讯机房和电子计算机房等防护区，七氟丙烷的灭火设计浓度宜采用8%。七氟丙烷灭火时的浸渍时间，应符合下列规定：1、扑救木材、纸张、织物类等固体火灾时，不宜小于20min；2、扑救通讯机房、电子计算机房等防护区火灾时，不宜小于3min；防护区灭火设计用量或惰化设计用量应按下式计算：式中：W---防护区七氟丙烷灭火（或惰化）设计用量（Kg）C----七氟丙烷灭火（或惰化）设计浓度（%）S----七氟丙烷过热蒸气在101KPa和防护区最低环境温度下的比容（m3/Kg）V----防护区的净容积（m3）K----海拔修正系数，按下页采用。七氟丙烷不同温度下的过热蒸气比容，应按下式计算：S=K1+K2×T式中：T---温度（℃），K1----0.1269，K2----0.000513Shenzhen,19,Apr.2005Shenzhen,19,Apr.2005消防系统的规划设计消防系统的规划设计海拔修正系数K如下所示：海拔高度(m)修正系数(k)-10001.13001.00010000.88515000.83020000.78525000.73530000.69035000.650Shenzhen,19,Apr.2005Shenzhen,19,Apr.2005七氟丙烷用量计算举例七氟丙烷用量计算举例•问题：某基站建于海拔1000米，内空间为3mx2.5mx2.5m，基站内设备占空间为15％...
