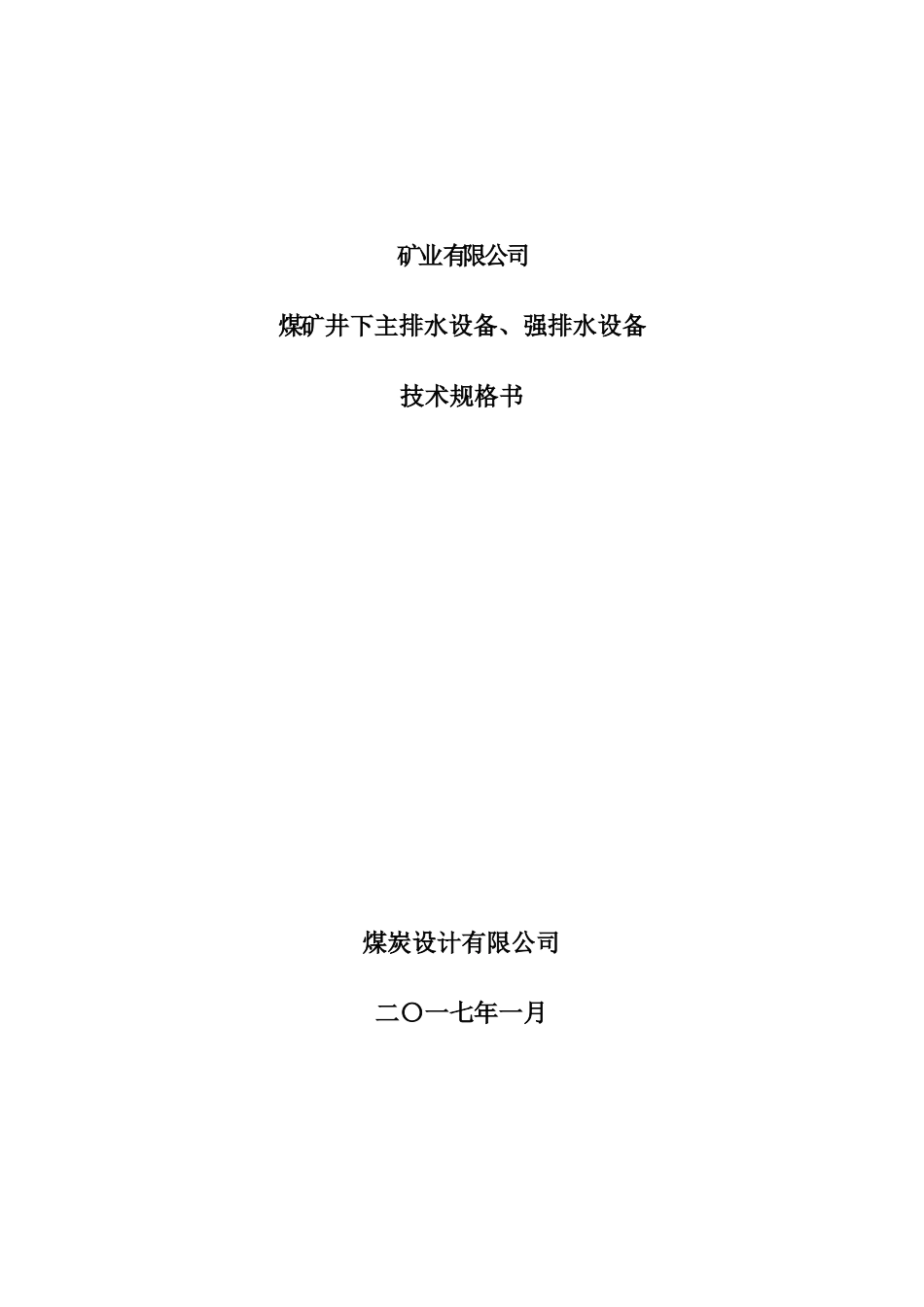

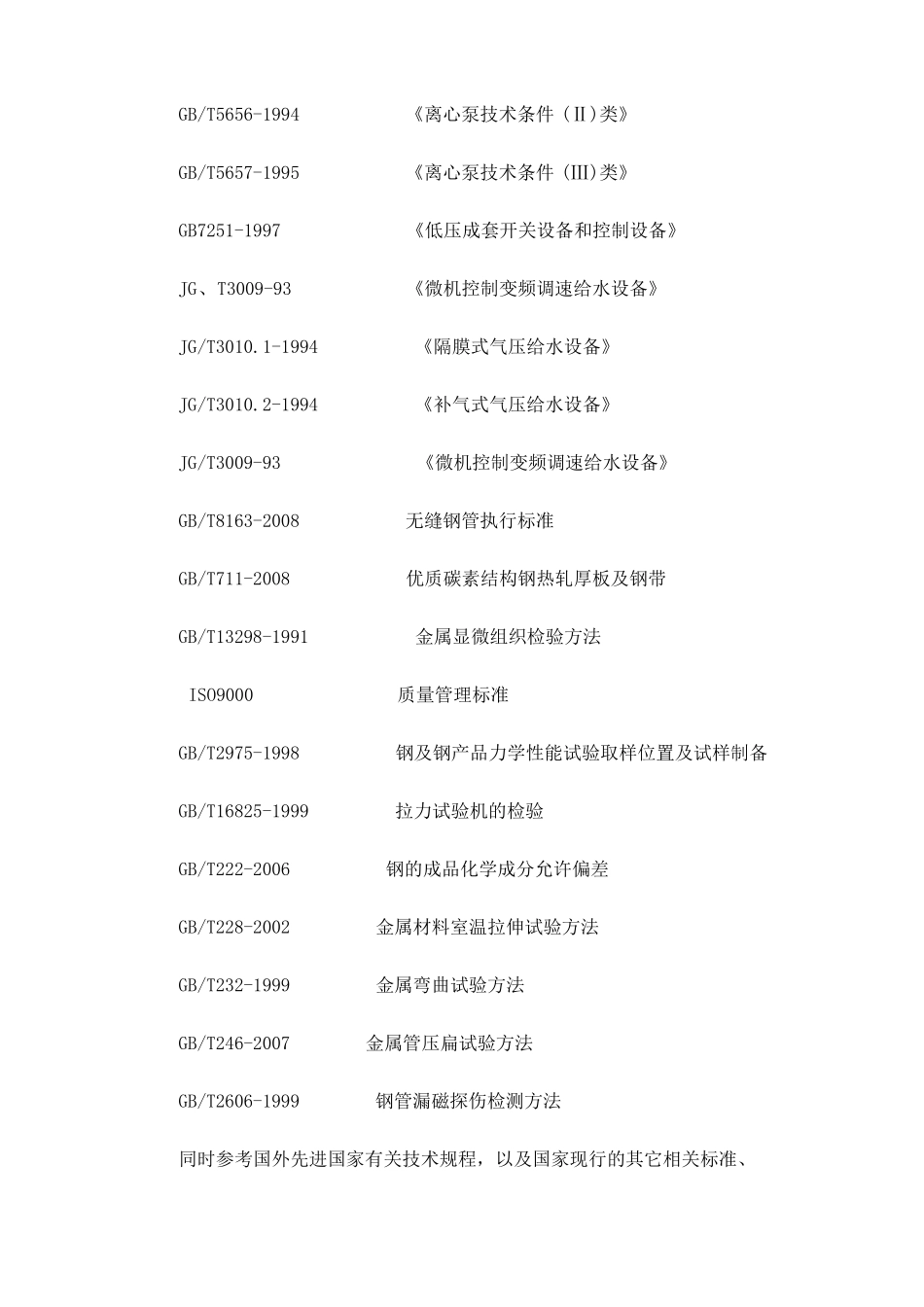

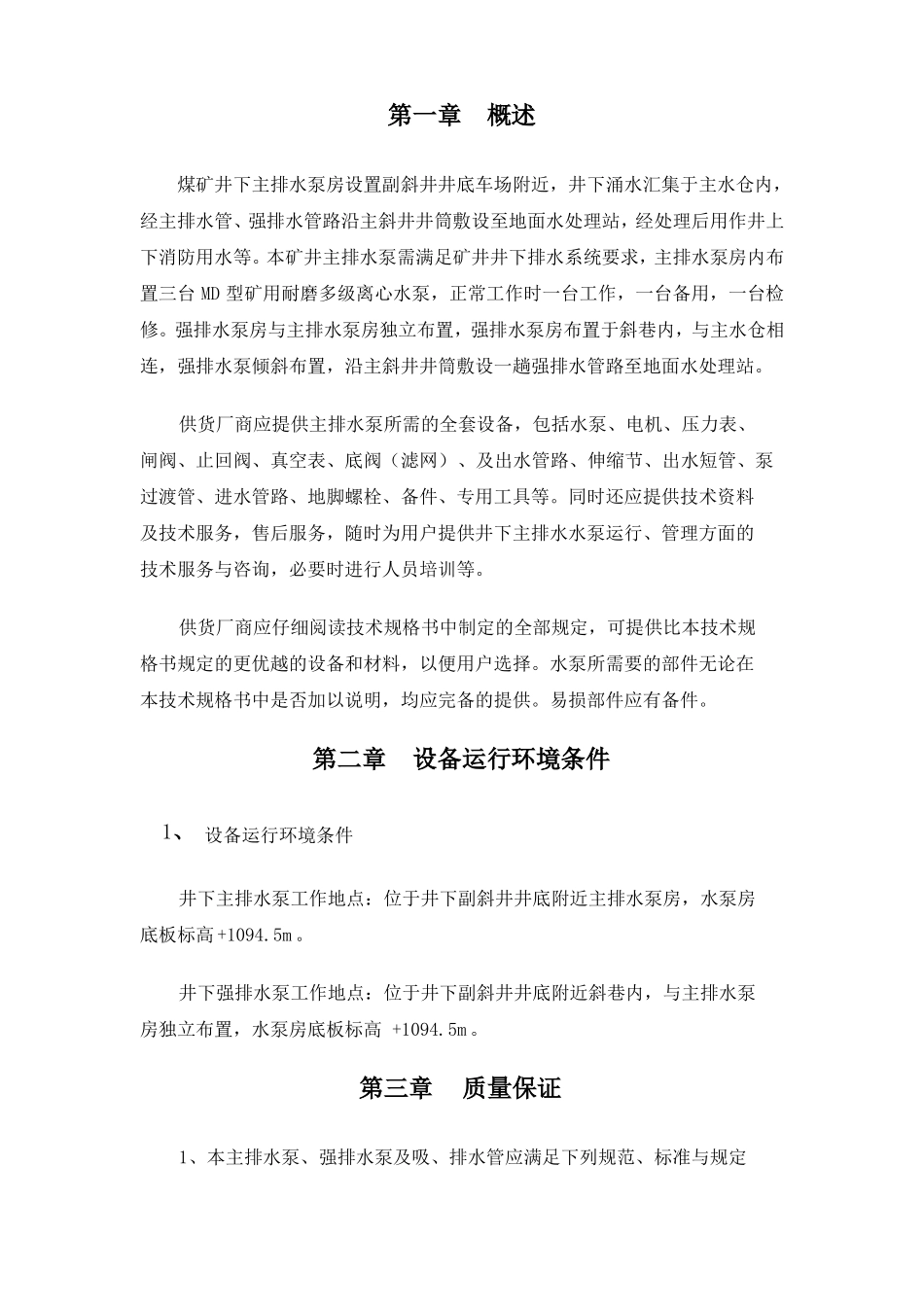

矿业有限公司煤矿井下主排水设备、强排水设备技术规格书煤炭设计有限公司二〇一七年一月第一章概述煤矿井下主排水泵房设置副斜井井底车场附近，井下涌水汇集于主水仓内，经主排水管、强排水管路沿主斜井井筒敷设至地面水处理站，经处理后用作井上下消防用水等。本矿井主排水泵需满足矿井井下排水系统要求，主排水泵房内布置三台 MD 型矿用耐磨多级离心水泵，正常工作时一台工作，一台备用，一台检修。强排水泵房与主排水泵房独立布置，强排水泵房布置于斜巷内，与主水仓相连，强排水泵倾斜布置，沿主斜井井筒敷设一趟强排水管路至地面水处理站。供货厂商应提供主排水泵所需的全套设备，包括水泵、电机、压力表、闸阀、止回阀、真空表、底阀（滤网）、及出水管路、伸缩节、出水短管、泵过渡管、进水管路、地脚螺栓、备件、专用工具等。同时还应提供技术资料及技术服务，售后服务，随时为用户提供井下主排水水泵运行、管理方面的技术服务与咨询，必要时进行人员培训等。供货厂商应仔细阅读技术规格书中制定的全部规定，可提供比本技术规格书规定的更优越的设备和材料，以便用户选择。水泵所需要的部件无论在本技术规格书中是否加以说明，均应完备的提供。易损部件应有备件。第二章设备运行环境条件1、 设备运行环境条件井下主排水泵工作地点：位于井下副斜井井底附近主排水泵房，水泵房底板标高 +1094.5m 。井下强排水泵工作地点：位于井下副斜井井底附近斜巷内，与主排水泵房独立布置，水泵房底板标高 +1094.5m 。第三章质量保证1、本主排水泵、强排水泵及吸、排水管应满足下列规范、标准与规定GB/T5656-1994《离心泵技术条件 (Ⅱ)类》GB/T5657-1995《离心泵技术条件 (Ⅲ)类》GB7251-1997《低压成套开关设备和控制设备》JG、T3009-93《微机控制变频调速给水设备》JG/T3010.1-1994《隔膜式气压给水设备》JG/T3010.2-1994《补气式气压给水设备》JG/T3009-93《微机控制变频调速给水设备》GB/T8163-2008无缝钢管执行标准GB/T711-2008优质碳素结构钢热轧厚板及钢带GB/T13298-1991金属显微组织检验方法ISO9000质量管理标准GB/T2975-1998钢及钢产品力学性能试验取样位置及试样制备GB/T16825-1999拉力试验机的检验GB/T222-2006钢的成品化学成分允许偏差GB/T228-2002金属材料室温拉伸试验方法GB/T232-1999金属弯曲试验方法GB/T246-2007金属管压扁试验方法GB/T2606-1999钢管漏磁探伤检测方法同时参考国外先进国家有关技术规程，以及国家现行的其它相...
