主斜井明槽段施工安全技术措施

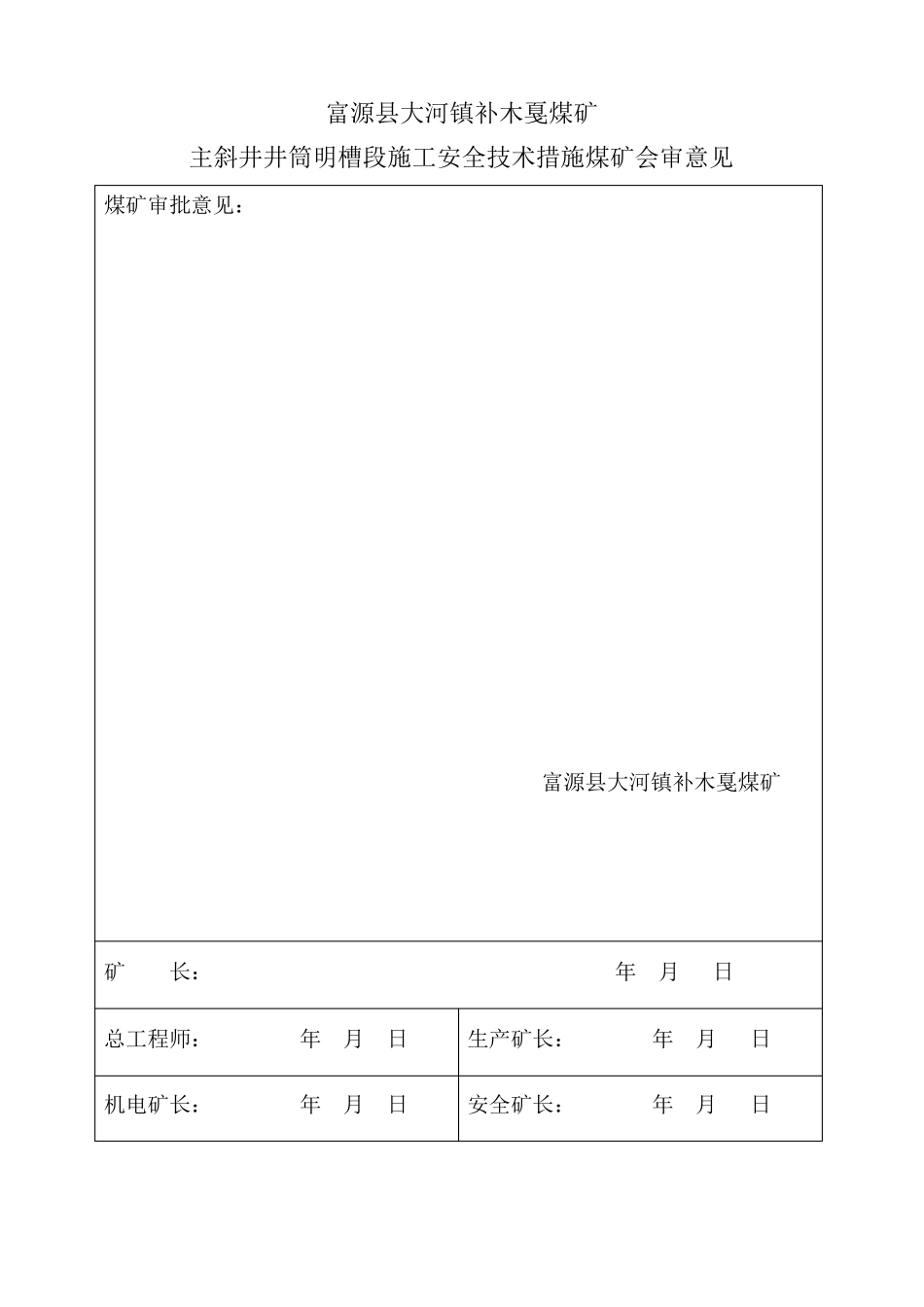

主斜井井筒明槽段施工安全技术措施宁东煤基本建设有限责任公司补木戛煤矿一号井项目部2017 年 7 月 5 日富源县大河镇补木戛煤矿主斜井井筒明槽段施工安全技术措施煤矿会审意见煤矿审批意见：富源县大河镇补木戛煤矿矿长：年月日总工程师：年月日机电矿长：年月日生产矿长：年月日安全矿长：年月日项 目 部 会 审 意 见 表工程名称编制日期施工单位主斜井井筒明槽2017 年 7 月 5 日辽宁东煤基本建设有限责任公司补木戛煤矿一号井项目部审批栏编制人负责人孙继平陈爱学审批人机电矿长生产矿长安全矿长技术矿长矿长审批意见：签名审批时间备注主斜井明槽段施工安全技术措施一、工程概况补木戛煤矿一号井,主斜井井筒全长 731.5m ，主斜井井口坐标：X=2829066.06；Y=35438955.03；Z=+1936.000（底板）断面为半圆拱形，净宽 4.8m，净高 3.7m，净断面积 15.30m ㎡；坡度为 25°，采用双层钢筋砼砌碹支护。二、明槽开挖参数主斜井明槽设计开挖长度 24.5m。为便于井筒施工，拟按照 25°倾角开挖明槽，开挖的垂直深度为 9.541m（井口标高至明槽最深处底板），斜长21.34m。槽底水平宽度8.6m。表土段开挖两侧边坡角度定为 45°明槽迎头边坡角度定位 60°，施工时根据实际情况适当调整。施工时为防止边坡坍塌，可视现场实际，采取打木桩、插板等方法进行临时支护，减少开挖工程量，确保边坡稳定。附：主斜井明槽开挖段平、剖、断面图三、明槽段井筒断面及支护参数明槽段井筒断面：毛宽 5600 ㎜，净宽 4800 ㎜，毛高 4200 ㎜，净高 3700 ㎜。水沟断面 200mm×200mm。明槽段井筒支护：明槽段井筒采用钢筋砼碹支护，碹厚为 400mm。钢筋为双层筋，主、副筋均采用Ф16 螺纹钢，钢筋间排距均为 250mm，内外层钢筋间距为 200mm，钢筋保护层不小于 50mm。箍筋采用Ф8盘圆，间排距均为 500mm 穿插布置。砌碹混凝土强度等级为 C30。明槽段井筒铺底：因井筒明槽位置土方均为虚方（回填土），承载力不足。外防止明槽段井筒施工结束后发生沉降现象，需在明槽底板铺设垫层，垫层采用片石（或毛石）砂浆进行施工，砂浆等级为M20。垫层厚度为 500mm，宽 6600mm。四、施工前准备工作1、组织有关人员熟悉图纸，掌握各项施工参数。2、测量人员给出精确的开口位置控制点及设计边坡控制线；3、租赁好 CX210 型挖掘机挖土，土方转运使用现场 H450 型铲车铲运至工业广场回填区域。钢筋、碹胎等施工材料和机械设备必须提前进场。4、...
