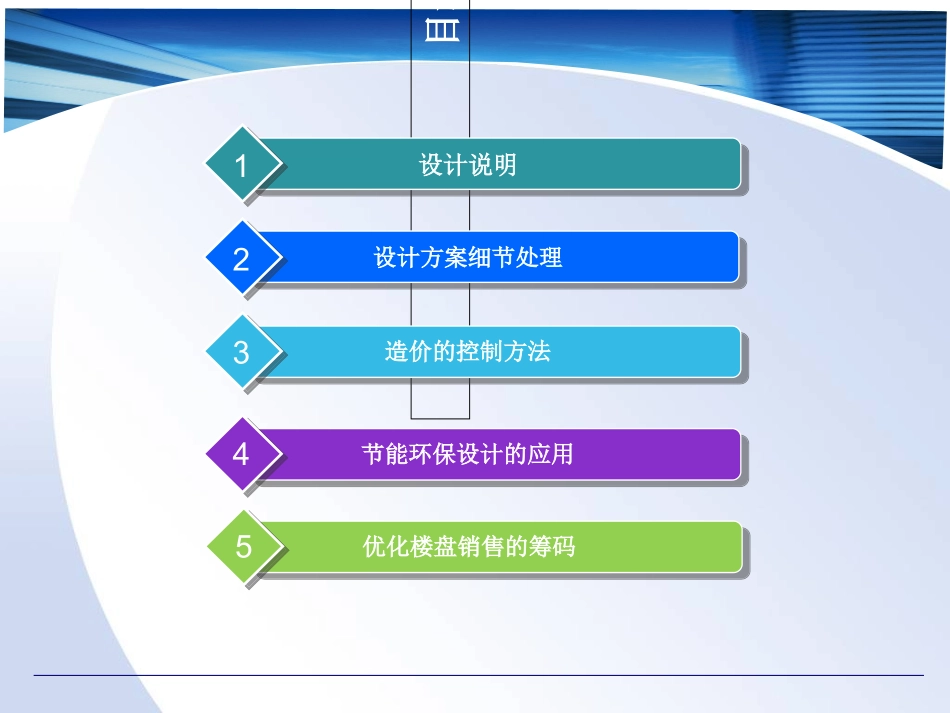

LOGO江泰·天宇国际外墙装饰工程广东大潮建筑装饰工程有限公司目录1设计说明1设计说明1设计方案细节处理2造价的控制方法3节能环保设计的应用45优化楼盘销售的筹码5一、设计说明幕墙设计依据建筑设计效果图和施工图国家和郑州市现行建筑幕墙相关规范建筑专业提供的其它参考资料一、设计说明幕墙设计目的为整体的立面效果提供幕墙专业的实施方案和合理化建议。从幕墙的细节上体现整个建筑的主旋律。从幕墙系统方面实现建筑的环保和节能特点，降低其运营成本。在实现建筑效果的同时保证幕墙系统的安全可靠。对建筑的幕墙系统进行性价比分析，实现最优的性能和价格组合。一、设计说明（一）、本方案对原建筑设计改动及影响在仔细研究原建筑外墙设计方案后，在不影响原方案风格的前提下，从满足结构安全、节约成本、突出装饰效果的原则出发，做了如下调整：1、将1#楼1C8系列外窗设计为55系列隔热断桥铝合金上悬窗，其它推拉窗设计采用86系列隔热断桥铝合金推拉窗。2、2#楼、3#楼主楼,2BQ与3BQ系列幕墙高度6.15米，原设计明框玻璃幕墙，按竖向受力体系考虑，对立柱要求高，建设成本较高。因幕墙宽度只有1.05米，宽度尺寸小，按横向受力体系设计，选用55系列铝合金窗，窗横梁用加强横梁料，这样设计即保证了结构安全，又节约了建设成本。3、将主楼所有竖向线条简化，取消最外一层凸线条。原设计线条变化复杂，而且视觉效果不太明显。设计改动后降低了施工难度，节约了建设成本，视觉效果更简洁、大气。4、对2#栋与3#栋铝板进行重新分格，横向分格对齐玻璃幕墙分隔线，竖向铝板（窗下墙位置）尺寸超过1.2M的根据玻璃分格来划分铝板，重新分隔后，横向与竖向胶缝横平竖直，分格美观。板块控制在1.2M以内，材料成本最低，减免材料超宽费用，缩短材料生产周期，保证材料及时供应。一、设计说明5、将裙楼原有不合理的平开窗设计改成上悬窗。上悬窗与平开窗比较：关闭状态下，上悬窗采用铰链连接，窗玻璃和固定玻璃在同一平面；平开窗采用合页连接，玻璃不在同一平面。开启状态下上悬窗较平面窗立面观感更美观。6、主楼楼顶装饰构架原设计采用铝合金型材，从结构安全和经济节约角度考虑，设计选用钢结构骨架。钢骨架较铝型材，连接更安全可靠，施工更方便，造价能节省30%，表面同样氟碳漆喷涂，立面效果基本一致。一、设计说明（二）、本方案对原建筑结构的影响本外墙方案都是在原建筑结构基础上深化设计，对原建筑结构不构成任何影响。一、设计说明（三）、对整体外墙装饰的结构系统选型：1、石材幕墙1.1干挂石材系统方案对比图一、设计说明1.2、短槽式石材干挂系统概述短槽式式石材干挂件的做法，其承载能力高于传统做法，相对位移量仅为传统做法的50%以下，因而具有更高的安全系数，特别适用于中、高层石材幕墙建筑和抗震石材幕墙建筑，因为表面进行防腐处理，不存在形成锈蚀与污染，十分有利于永久性石材外装修；在安装工艺中它受力均衡，传力简洁，不会产生累积承载，定位切槽，方便快捷，大大降低了综合成本。一、设计说明1.3、短槽式石材干挂系统主要特点1）石材板块之间独立受力，独立安装，避免因相互连接而产生应力积累、应力集中，导致板材变形或破坏，提高石材板块的的使用寿命。在同等条件下，短槽石材板材变形较低，而承载性能是一般干挂石材的3～4倍。2）短槽式石材幕墙的板材与骨架的连接，是柔性连接，在主体结构产生位移、温度变化等情况下不会在石板内部产生附加应力，3）专用的铝合金挂件和钢龙骨便于调整位置，保证安装精度，安装操作性能强。4）二次转接件及铝合金挂件选用高精级6063-T5型材，保证了石材表面的整体安装精度。选材合理，从经济性、实用性、工艺性各方面考虑的较为全面。一、设计说明1.4、裙楼石材幕墙选型裙楼石材幕墙高度15.2米，面积约6720平方米。根据《天宇国际-石材幕墙计算书》石材幕墙选型如下：（1）立柱型材号:矩形钢管80*60*4立柱安装方式:吊挂式,角码连接立柱计算模型:简支单跨梁与主体结构连接方式:预埋件连接（2）横梁型材号:角钢L50*4横梁受力方式:均布受力横梁立柱连接形式:焊缝连接（3）石材板厚度:25mm石材颜色：黄金麻石材板支撑形式:短...
