竖井施工方案(1)

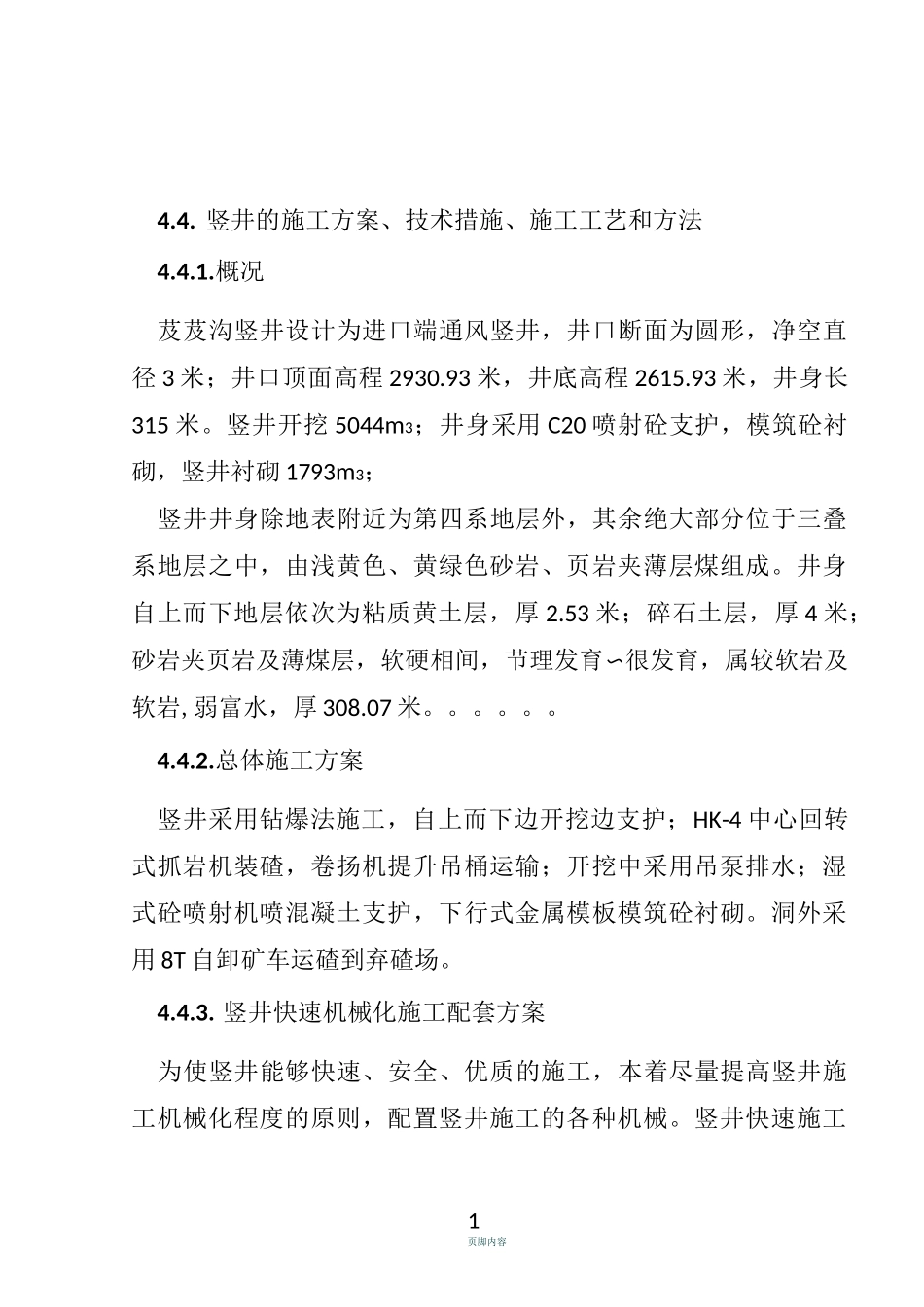

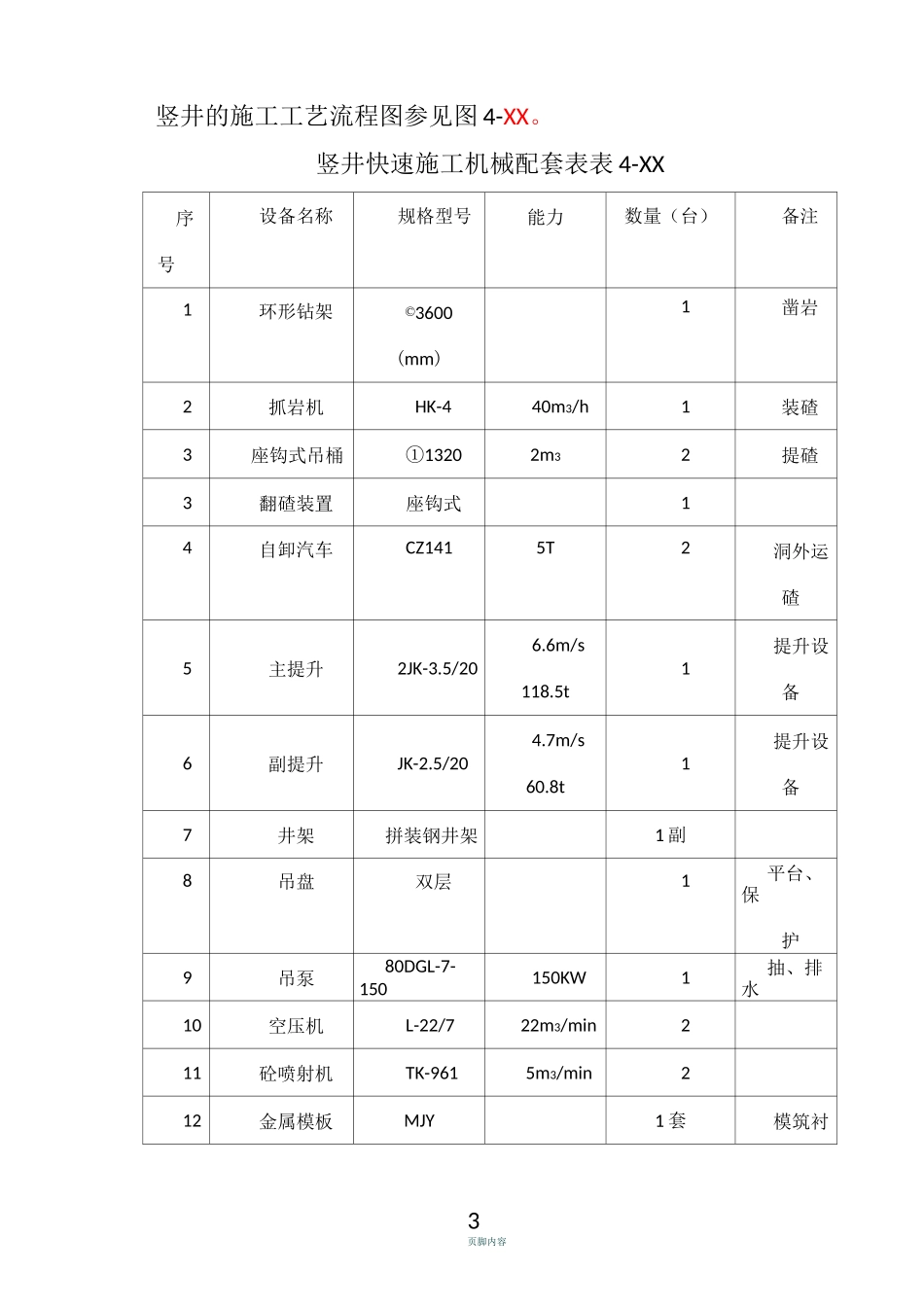

1页脚内容4.4. 竖井的施工方案、技术措施、施工工艺和方法4.4.1.概况芨芨沟竖井设计为进口端通风竖井，井口断面为圆形，净空直径 3 米；井口顶面高程 2930.93 米，井底高程 2615.93 米，井身长315 米。竖井开挖 5044m3；井身采用 C20 喷射砼支护，模筑砼衬砌，竖井衬砌 1793m3；竖井井身除地表附近为第四系地层外，其余绝大部分位于三叠系地层之中，由浅黄色、黄绿色砂岩、页岩夹薄层煤组成。井身自上而下地层依次为粘质黄土层，厚 2.53 米；碎石土层，厚 4 米；砂岩夹页岩及薄煤层，软硬相间，节理发育〜很发育，属较软岩及软岩,弱富水，厚 308.07 米。。。。。。4.4.2.总体施工方案竖井采用钻爆法施工，自上而下边开挖边支护；HK-4 中心回转式抓岩机装碴，卷扬机提升吊桶运输；开挖中采用吊泵排水；湿式砼喷射机喷混凝土支护，下行式金属模板模筑砼衬砌。洞外采用 8T 自卸矿车运碴到弃碴场。4.4.3. 竖井快速机械化施工配套方案为使竖井能够快速、安全、优质的施工，本着尽量提高竖井施工机械化程度的原则，配置竖井施工的各种机械。竖井快速施工2页脚内容的机械化配套方案参见表 4-XX。4.4.4. 竖井的施工工艺3页脚内容竖井的施工工艺流程图参见图 4-XX。竖井快速施工机械配套表表 4-XX序号设备名称规格型号能力数量（台）备注1环形钻架©3600(mm)1凿岩2抓岩机HK-440m3/h1装碴3座钩式吊桶①13202m32提碴3翻碴装置座钩式14自卸汽车CZ1415T2洞外运碴5主提升2JK-3.5/206.6m/s118.5t1提升设备6副提升JK-2.5/204.7m/s60.8t1提升设备7井架拼装钢井架1 副8吊盘双层1平台、保护9吊泵80DGL-7-150150KW1抽、排水10空压机L-22/722m3/min211砼喷射机TK-9615m3/min212金属模板MJY1 套模筑衬4页脚内容•■ -1* 50r1-3砌13砼搅拌机JSY50012m3/h2砼施工4.4.5.竖井的施工方法4.4.5.1. 开挖竖井开挖采用钻爆法施工，环形钻架（与 YTP-26HJ 钻机配套使用）钻孔，直眼掏槽，光面爆破，视围岩地质条件，每排炮进尺1.5〜2m,开挖后及时进行喷砼支护。竖井开挖的炮眼布置参见图4-XX 竖井开挖炮眼布置图。图 4-22 竖井开挖炮眼平面布置图爆破参数见表 4-19 炮眼爆破掺数表。炮眼爆破参数表表 4-19开挖面积钻孔直径眼距最小抵抗炸药直径装药集中说明：1、本图以设计图竖井 B 型开挖断面进行炮眼布置。25竖井开挖炮眼剖面布置Qoi-5页脚内容线度(m2)(mm)(cm)(cm)(mm)(Kg/m)12.574050~707022~320.150.45说明：表中小数值为周边眼的爆...
