二部皮带机供电设计

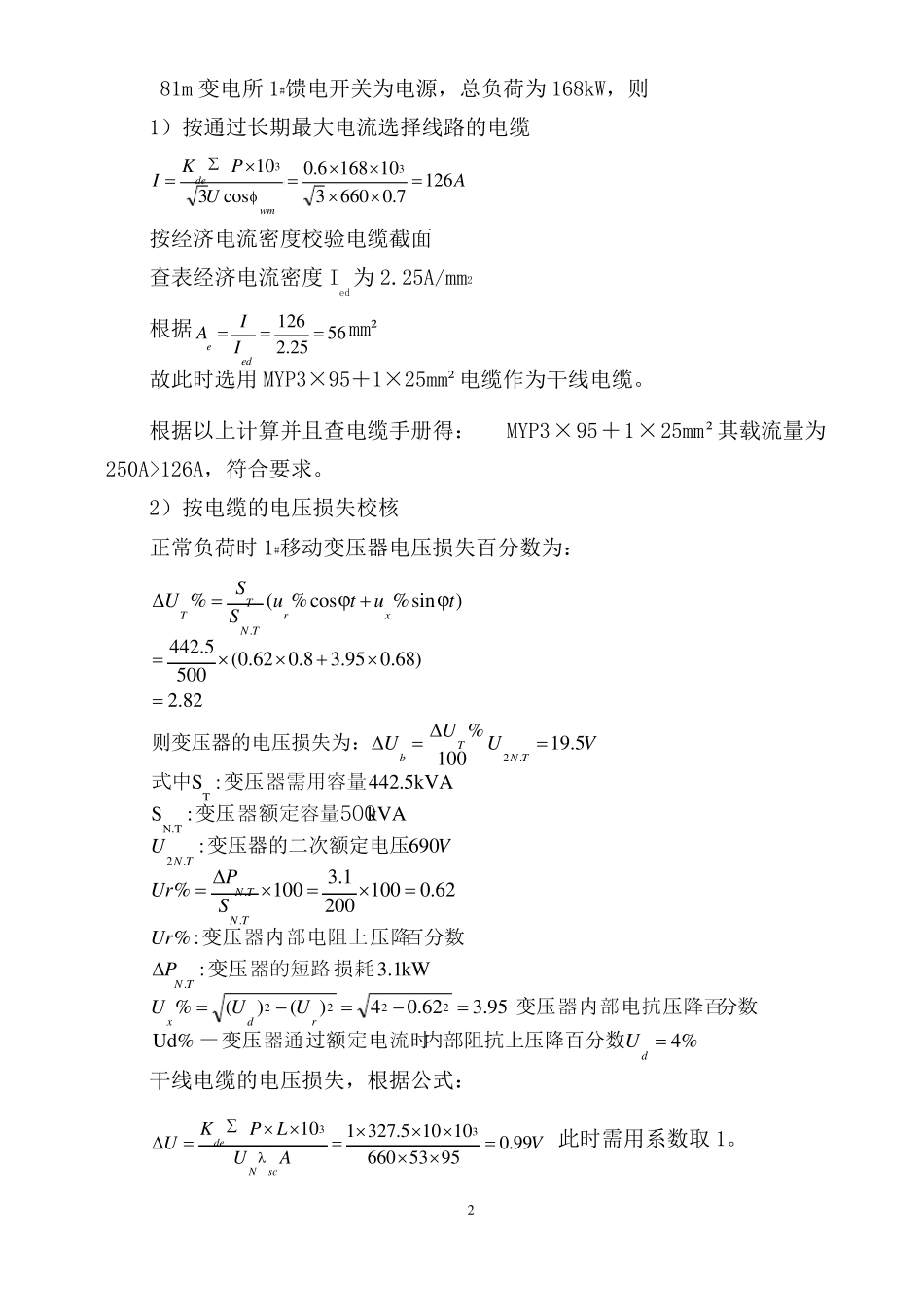

二部皮带机配电点供电设计设计：审核：机电科长：日期：1、供电概述利用-81m 配电点 1 台 500kVA(660V)生产专用移变（1#）向主暗斜二部皮带供电：-81m 配电点 1#馈电→主暗斜二部皮带机头硐室 2#、3#分馈电→4#、5#变频启动器→电动机，总负荷为 168kW。（皮带机单电机运行）2、设备负荷统计一览表负荷统计一览表序号1234总负荷设备名称胶带输送机涨紧绞车抱闸电机给煤机功率320kW7.5kW390W5.5kW型号DTL40/100/2×160YBK2-7.5GLD-800/5.5/S数量1121电压等级660V660V660V660V660V 总负荷：168KW（皮带电机一备一用）3、设计计算（1）变压器校核计算公式：SBPN  KXcosSB：变压器的计算容量，单位 kVA。∑PN：参与计算的全部电动机额定容量之和，单位 kW。KX：需用系数。COSφ：加权平均功率因数。总负荷： 430kW（加上变压器所带其他负荷），需用系数 K 取 0.6,加权平均功率因数cos  取 0.7。则-81m 配电点 1#变压器的总载荷 PkW1  430视在功率计算： S1 Kx   P1cos 0.6430/ 0.7  368.6kVA-81m 配电点 1#变压器容量为500kVA＞368.6kVA故现有 KBSGZY-500kVA/6kV/0.69kV 移动变压器可满足供电要求。（2）低压电缆的选择1-81m 变电所 1#馈电开关为电源，总负荷为 168kW，则1）按通过长期最大电流选择线路的电缆I  Kde P1033U coswm0.6168103126A36600.7按经济电流密度校验电缆截面查表经济电流密度 Ied为 2.25A/mm2根据 Ae  I126 56mm²Ied2.25故此时选用 MYP3×95＋1×25mm²电缆作为干线电缆。根据以上计算并且查电缆手册得：MYP3×95＋1×25mm²其载流量为250A>126A，符合要求。2）按电缆的电压损失校核正常负荷时 1#移动变压器电压损失百分数为：UT % ST (ur %cost  ux%sint)SN.T442.5 (0.620.8 3.950.68)500 2.82则变压器的电压损失为：Ub  UT %U2N.T 19.5V100式中ST :变压器需用容量442.5kVASN.T :变压器额定容量500kVAU2N.T :变压器的二次额定电压690VUr%  PN.T3.1100 100  0.62SN.T200Ur%:变压器内部电阻上压降百分数PN.T :变压器的短路损耗3.1kWUx% (Ud )2  (Ur )2 42  0.622  3.95 变压器内部电抗压降百分数Ud% — 变压器通过额定电流时内部阻抗上压降百分数Ud  4%干线电缆的电压损失，根据公式：U  Kde P L103UN...
