井下作业常用工具20件VIP专享

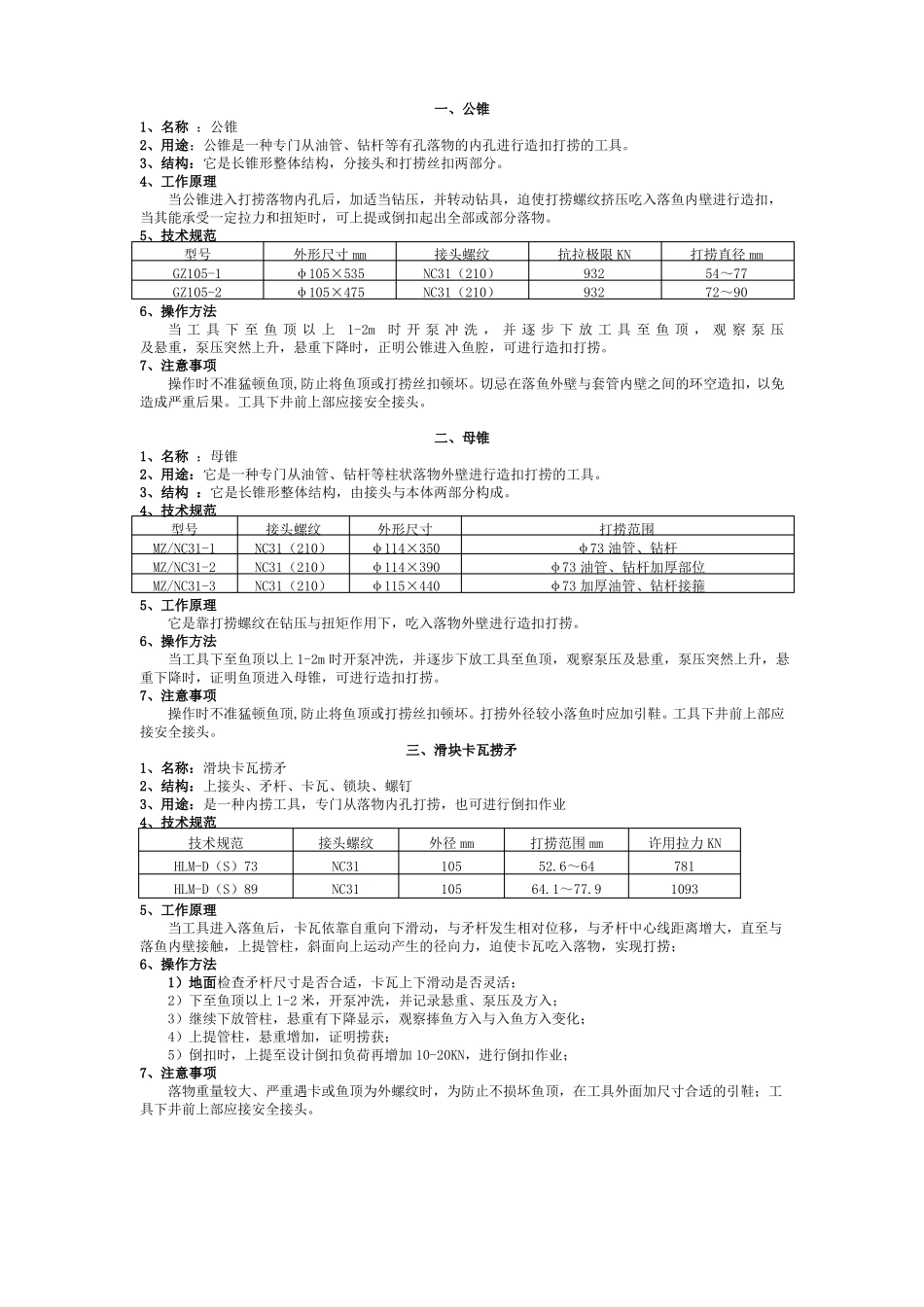

一、公锥1、名称 ：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。5、技术规范型号外形尺寸 mm接头螺纹抗拉极限 KN打捞直径 mmGZ105-1φ105×535NC31（210）93254～77GZ105-2φ105×475NC31（210）93272～906、操作方法当 工 具 下 至 鱼 顶 以 上1-2m时 开 泵 冲 洗 ， 并 逐 步 下 放 工 具 至 鱼 顶 ， 观 察 泵 压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。工具下井前上部应接安全接头。二、母锥1、名称 ：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。3、结构 ：它是长锥形整体结构，由接头与本体两部分构成。4、技术规范型号接头螺纹外形尺寸打捞范围MZ/NC31-1NC31（210）φ114×350φ73 油管、钻杆MZ/NC31-2NC31（210）φ114×390φ73 油管、钻杆加厚部位MZ/NC31-3NC31（210）φ115×440φ73 加厚油管、钻杆接箍5、工作原理它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。6、操作方法当工具下至鱼顶以上 1-2m 时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。打捞外径较小落鱼时应加引鞋。工具下井前上部应接安全接头。三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业4、技术规范技术规范接头螺纹外径 mm打捞范围 mm许用拉力 KNHLM-D（S）73NC3110552.6～64781HLM-D（S）89NC3110564.1～77.910935、工作原理当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上 1-2 米，开泵冲洗，并记录悬重、泵...
