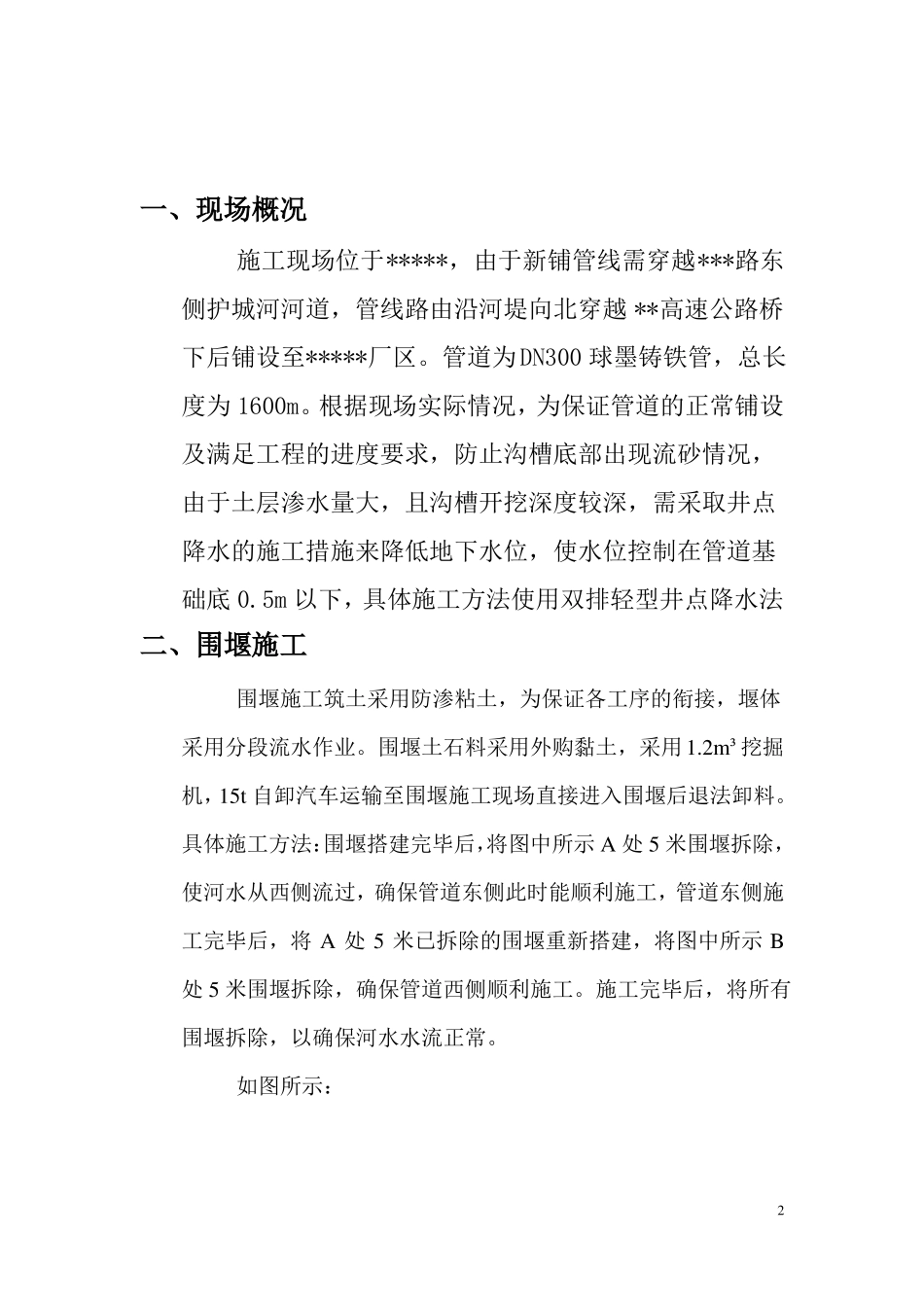

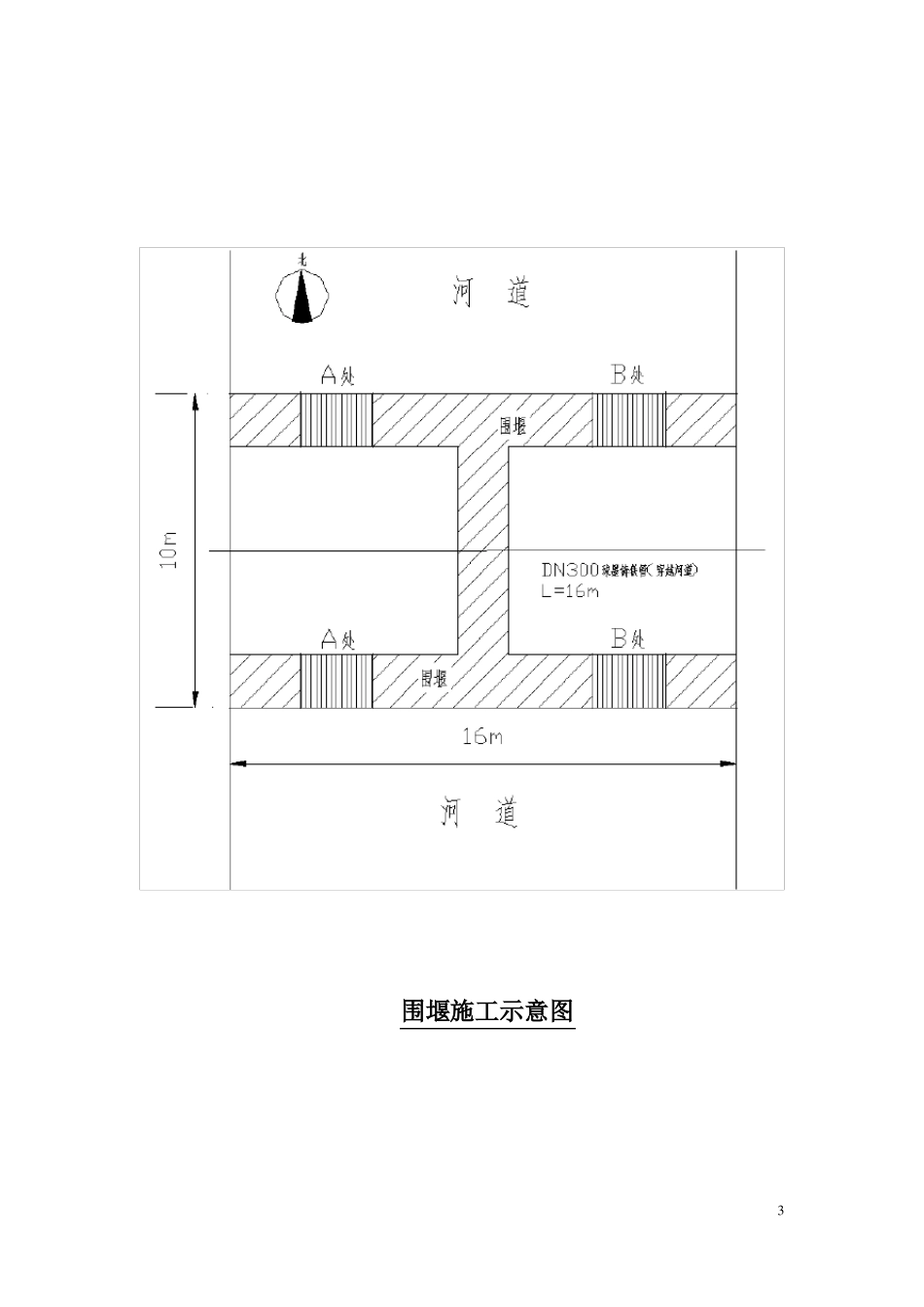

排污泵站给水工程井点降水施工方案编制：审核：时间：一、现场概况施工现场位于*****，由于新铺管线需穿越***路东侧护城河河道，管线路由沿河堤向北穿越 **高速公路桥下后铺设至*****厂区。管道为DN300 球墨铸铁管，总长度为 1600m。根据现场实际情况，为保证管道的正常铺设及满足工程的进度要求，防止沟槽底部出现流砂情况，由于土层渗水量大，且沟槽开挖深度较深，需采取井点降水的施工措施来降低地下水位，使水位控制在管道基础底 0.5m 以下，具体施工方法使用双排轻型井点降水法二、围堰施工围堰施工筑土采用防渗粘土，为保证各工序的衔接，堰体采用分段流水作业。围堰土石料采用外购黏土，采用 1.2m³挖掘机，15t 自卸汽车运输至围堰施工现场直接进入围堰后退法卸料。具体施工方法：围堰搭建完毕后，将图中所示 A 处 5 米围堰拆除，使河水从西侧流过，确保管道东侧此时能顺利施工，管道东侧施工完毕后，将 A 处 5 米已拆除的围堰重新搭建，将图中所示 B处 5 米围堰拆除，确保管道西侧顺利施工。施工完毕后，将所有围堰拆除，以确保河水水流正常。如图所示：2围堰施工示意图3三、井点降水施工工艺双排轻型井点降水：在沟槽两侧埋设井点管，深入含水层内启动抽水设备。可提高边坡的稳定，防止流砂、坍方现象的发生。1、轻型井点施工工艺程序：放线定位→铺设总管→钻孔→安装井点管→填砂砾滤料→上部填粘土密封→用弯连管将井点管与总管连通→安装抽水设备与总管连通→安装集水箱和排水管→开动真空泵排气，再开离心泵抽水→水位观测记录⑴井点布设：为了确保降水效果，在最外侧沟槽上口线以外 1m 处各设置一排轻型井点，井点的布置沿管线路由南北间隔 12m，以满足降水要求。⑵地下管线调查：对有怀疑区段挖探坑，以探明地下管线布设情况；⑶钻孔：按施工总体部署把机房、集水干管、钻孔位置、排水渠等所需占地划出，清理、平整，修建临时道路。采用小型正循环钻机成孔，孔径 30cm，成孔深度比设计井点管底标高低 50--100cm。⑷安设井点管：钻孔成孔后，立即插入井点管，滤水井管外包 60 目尼龙砂二层,钻机自行吊装；⑸填充滤料：井点管与孔壁之间用粗砂灌实，分层填料，同时辅助竹竿插捣、晃匀。距地面 1.0m 深度内，4用粘土填塞密实，以防止漏气。滤料在填充过程中，要从井点管四周均匀送下，以保证井管垂直。⑹洗井：采用水冲洗井法；⑺装泵抽水：井点管埋设完毕后，接通总管与抽水设备连通。接头要严密，并进行...
