人工挖孔灌注桩桩芯砼浇筑方案

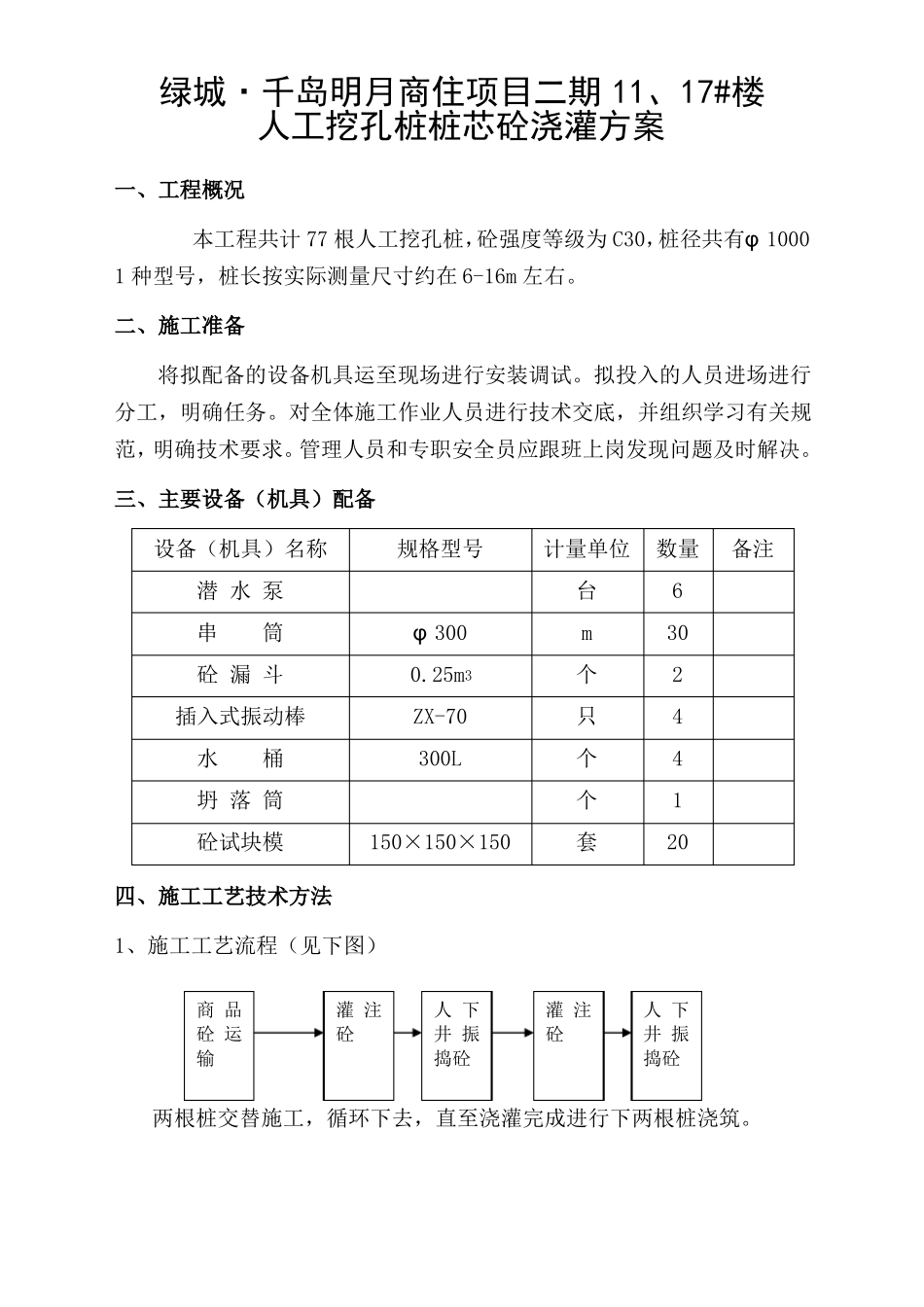

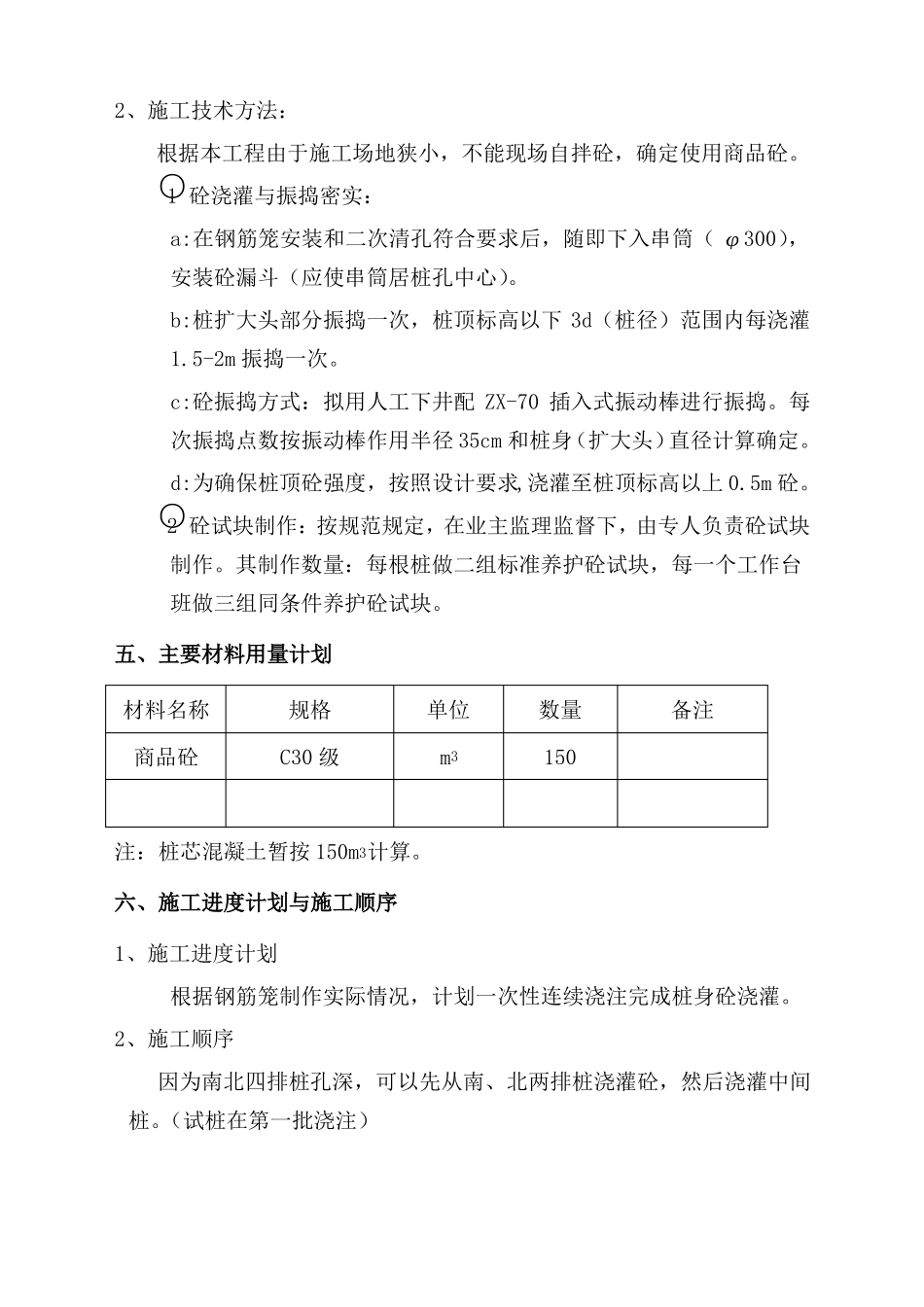

绿城·千岛明月商住项目二期 11、17#楼人工挖孔桩桩芯砼浇灌方案一、工程概况本工程共计 77 根人工挖孔桩，砼强度等级为 C30，桩径共有φ 10001 种型号，桩长按实际测量尺寸约在 6-16m 左右。二、施工准备将拟配备的设备机具运至现场进行安装调试。拟投入的人员进场进行分工，明确任务。对全体施工作业人员进行技术交底，并组织学习有关规范，明确技术要求。管理人员和专职安全员应跟班上岗发现问题及时解决。三、主要设备（机具）配备设备（机具）名称潜 水 泵串筒砼 漏 斗插入式振动棒水桶坍 落 筒砼试块模四、施工工艺技术方法1、施工工艺流程（见下图）商 品砼 运输灌 注砼人 下井 振捣砼灌 注砼人 下井 振捣砼规格型号φ 3000.25m3ZX-70300L150×150×150计量单位数量备注台m个只个个套630244120两根桩交替施工，循环下去，直至浇灌完成进行下两根桩浇筑。2、施工技术方法：根据本工程由于施工场地狭小，不能现场自拌砼，确定使用商品砼。1 砼浇灌与振捣密实：○a:在钢筋笼安装和二次清孔符合要求后，随即下入串筒（ φ300），安装砼漏斗（应使串筒居桩孔中心）。b:桩扩大头部分振捣一次，桩顶标高以下 3d（桩径）范围内每浇灌1.5-2m 振捣一次。c:砼振捣方式：拟用人工下井配 ZX-70 插入式振动棒进行振捣。每次振捣点数按振动棒作用半径 35cm 和桩身（扩大头）直径计算确定。d:为确保桩顶砼强度，按照设计要求,浇灌至桩顶标高以上 0.5m 砼。2 砼试块制作：按规范规定，在业主监理监督下，由专人负责砼试块○制作。其制作数量：每根桩做二组标准养护砼试块，每一个工作台班做三组同条件养护砼试块。五、主要材料用量计划材料名称商品砼规格C30 级单位m3数量150备注注：桩芯混凝土暂按 150m3计算。六、施工进度计划与施工顺序1、施工进度计划根据钢筋笼制作实际情况，计划一次性连续浇注完成桩身砼浇灌。2、施工顺序因为南北四排桩孔深，可以先从南、北两排桩浇灌砼，然后浇灌中间桩。（试桩在第一批浇注）七、劳动组织与人员配备岗位一 作业层1.清孔工6 人负责桩孔沉渣和积水的清除，确保沉淤和积水符合规范要求2.砼振捣工3.砼试块制工4.机械维修工5.施工队长合计二 管理层1.施工员1 人负责砼灌注记录，督促作业层按规范和设计要求施工2.质检员3.材料员4.现场指挥1 人1 人1 人负责质量检查和砼坍落度测定负责材料供应管理全面指挥砼灌注作业（由项目经理和项目技术负责担任）5.安全员合计1 人5 ...
