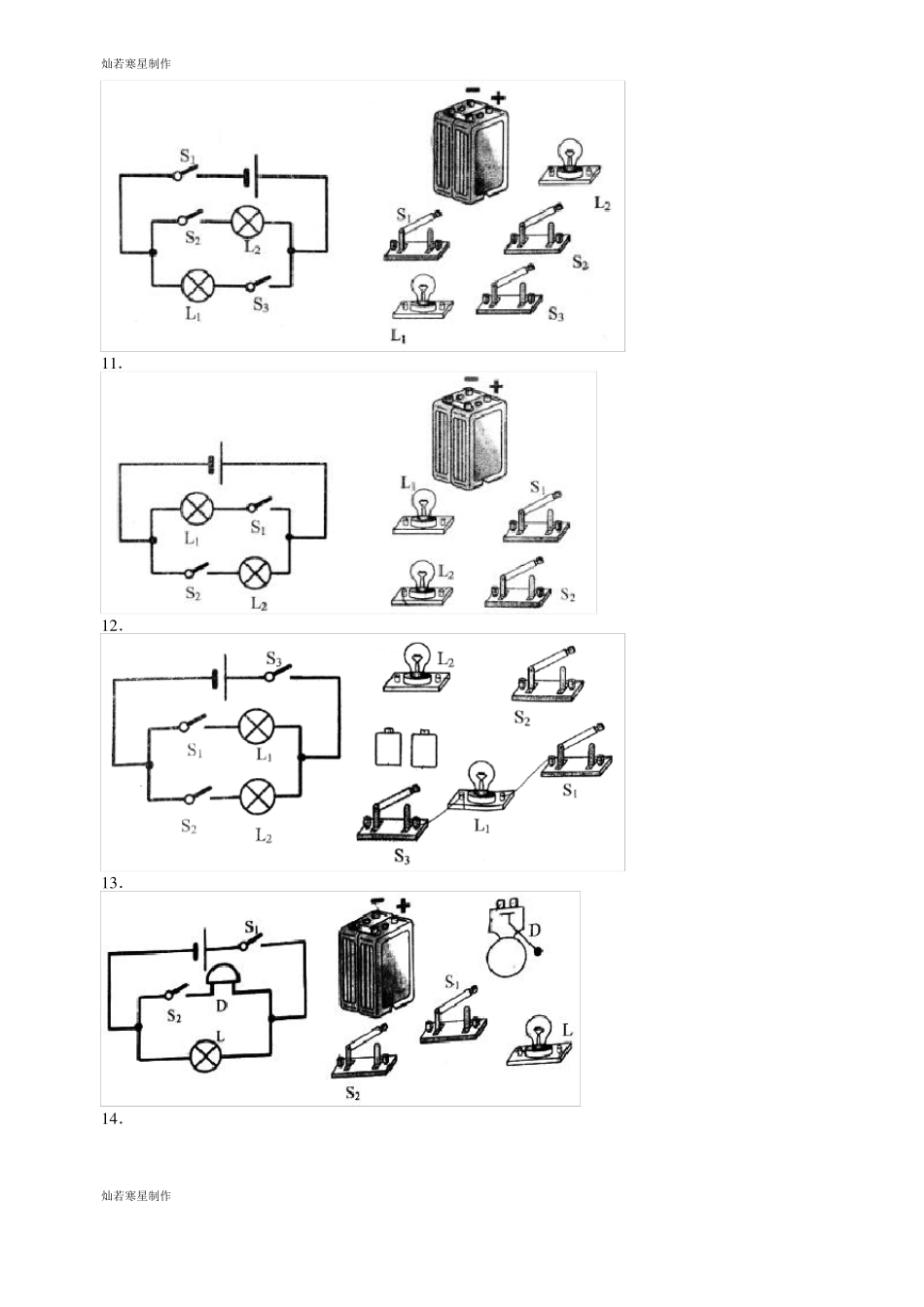

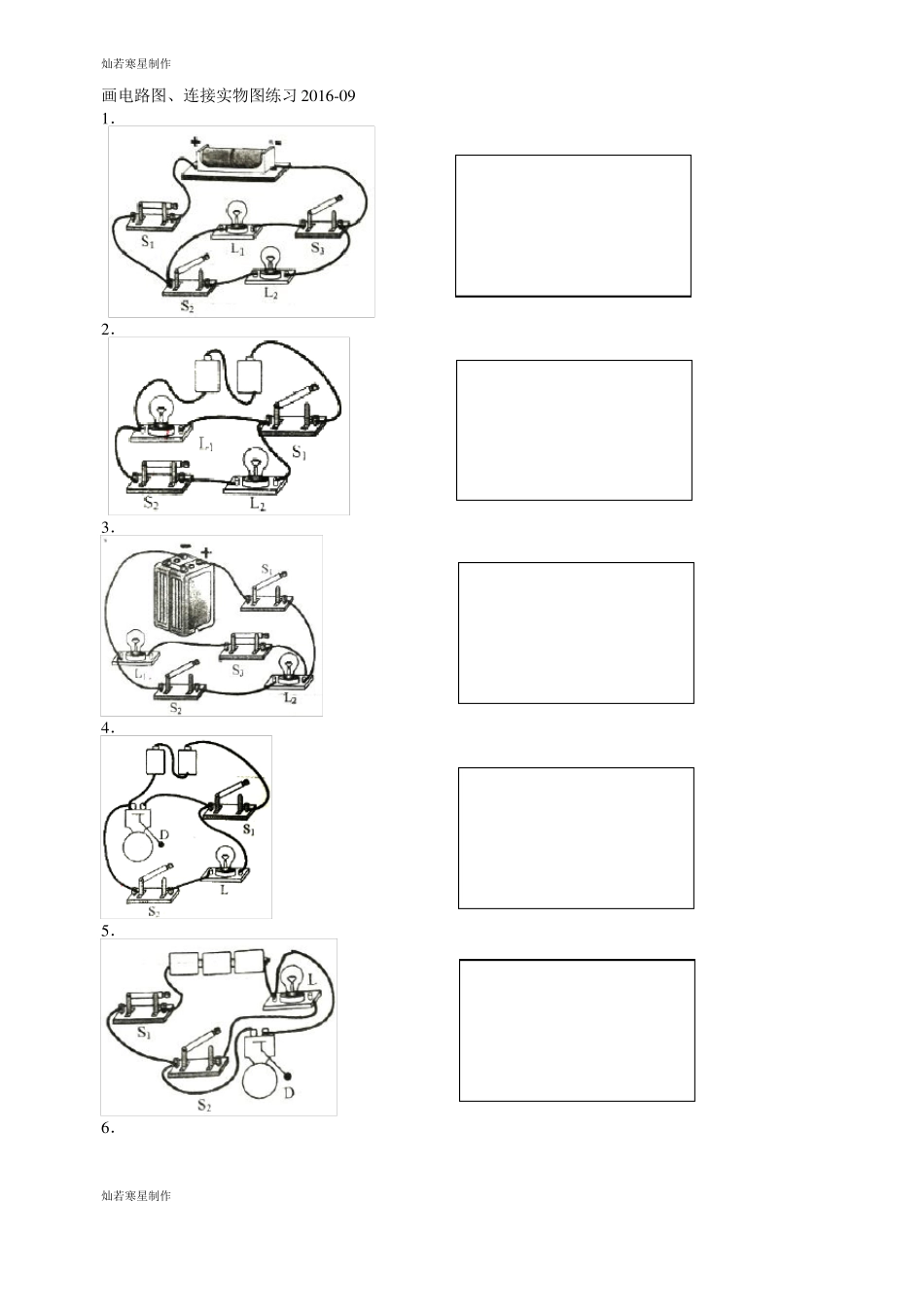

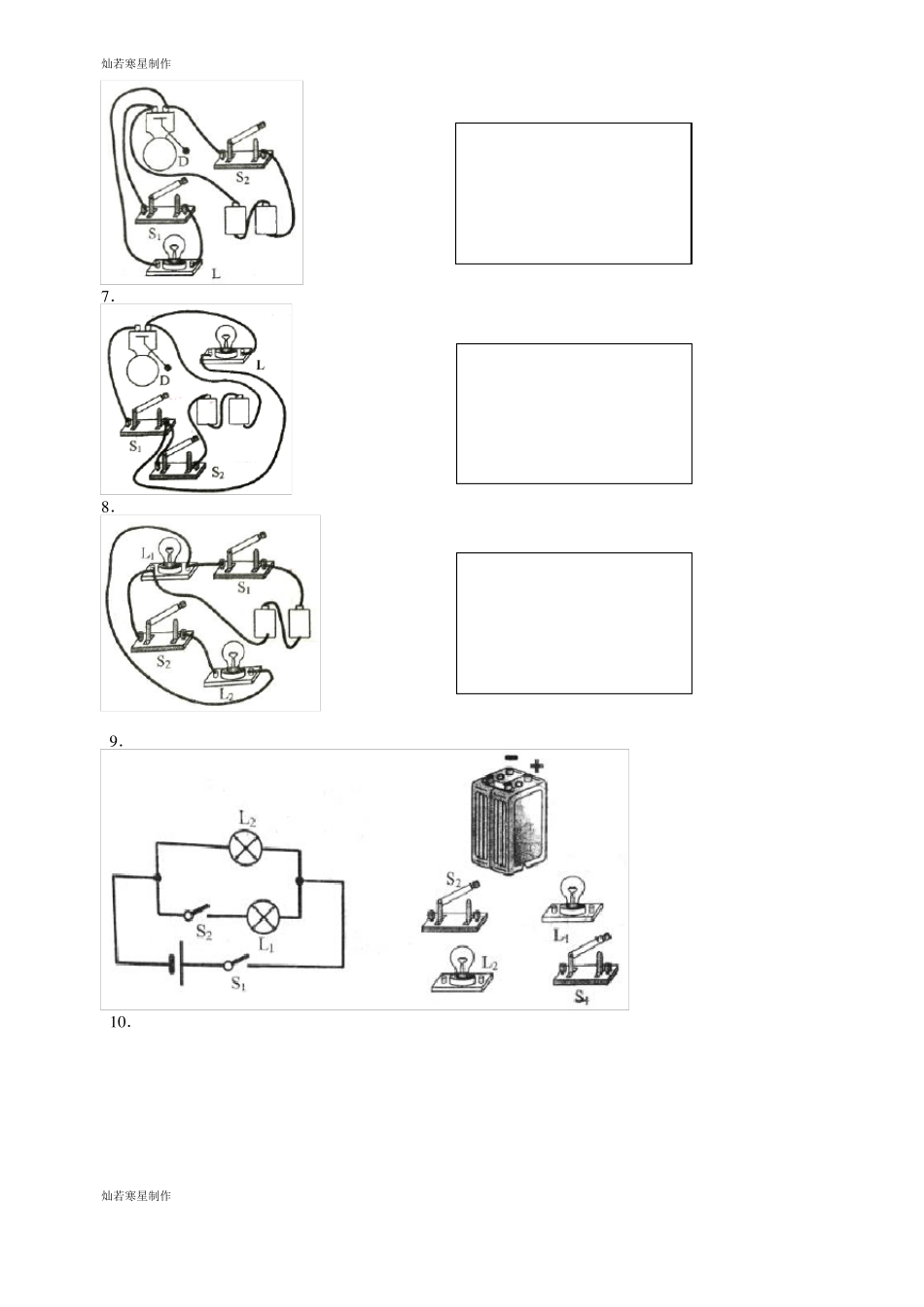

灿若寒星制作画电路图、连接实物图练习 2016-091．2．3．4．5．6．灿若寒星制作灿若寒星制作7．8．9．10．灿若寒星制作灿若寒星制作11．12．13．14．灿若寒星制作灿若寒星制作15．16．根据右边的实物连接图，在左边的虚线框内画出对应的电路图。17．根据右边的实物连接图，在左边的虚线框内画出对应的电路图。18．根据右边的实物连接图，在左边的虚线框内画出对应的电路图。19．根据左边的电路图，连接好的右边的实物图。（导线不允许交叉）灿若寒星制作灿若寒星制作20．为探究并联电路中电流的特点（或规律）小明同学设计了如下图左边所示的电路（干路中的电流越为1.2A，支路中的电流约为0.5A ）。请你帮他把下图右边的实物用笔画线代替导线连接起来。21．画出电路图，并将右边的实物连接好。要求：L1 和 L2 并联，电流表A1测通过 L2 的电流，电流表A2测量通过 L1 的电流。（已知 A1的示数约为0.8A ， A2 的示数约为0.9A ）22．画出电路图，并将右边的实物连接好。L1 和 L2 并联，电流表A1测通过 L1 的电流，电流表A2 测量通过 L2 的电流。23．根据左边的电路图，将右边的实物连接好。24．用笔画线代替导线，将下图甲所示的电路元件连接起来，要求L1 、 L2 串联，电压表测L2 两端的电压（估计在2V~3V 之间），并在右侧的方框内画出电路图。灿若寒星制作灿若寒星制作V 测 L 两端的25．用笔画线代替导线，将下图所示的电路元件连接起来，要求L1 、 L2 串联，电压表○1V2 则 L 两端的电压（估计在2V~3V 之间）电压（估计在2V~3V 之间），电压表○，并在右侧的方框内画2出电路图。26．根据右图左边的电路图，将下图右边的电路元件连成实物电路。27．根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。28．根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。29．根据下面的实物连接图，在右边方框中画出对应的电路图。30．根据下面的实物连接图，在右边方框中画出对应的电路图。灿若寒星制作灿若寒星制作灿若寒星制作初中数学试卷灿若寒星 制作
