人防地下室结构实体检测方案

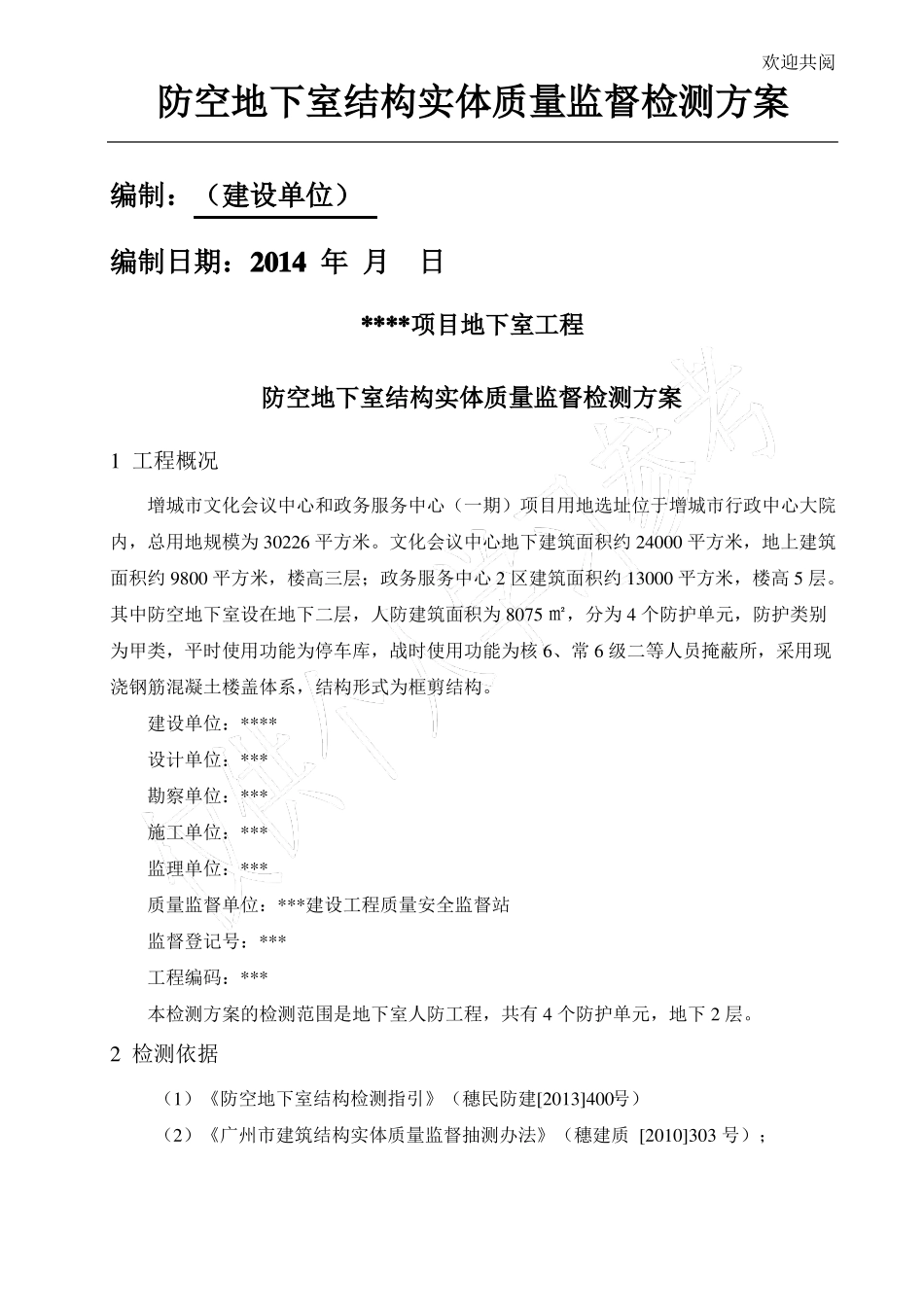

人防地下室结构实体检测方案_第1页
1/8

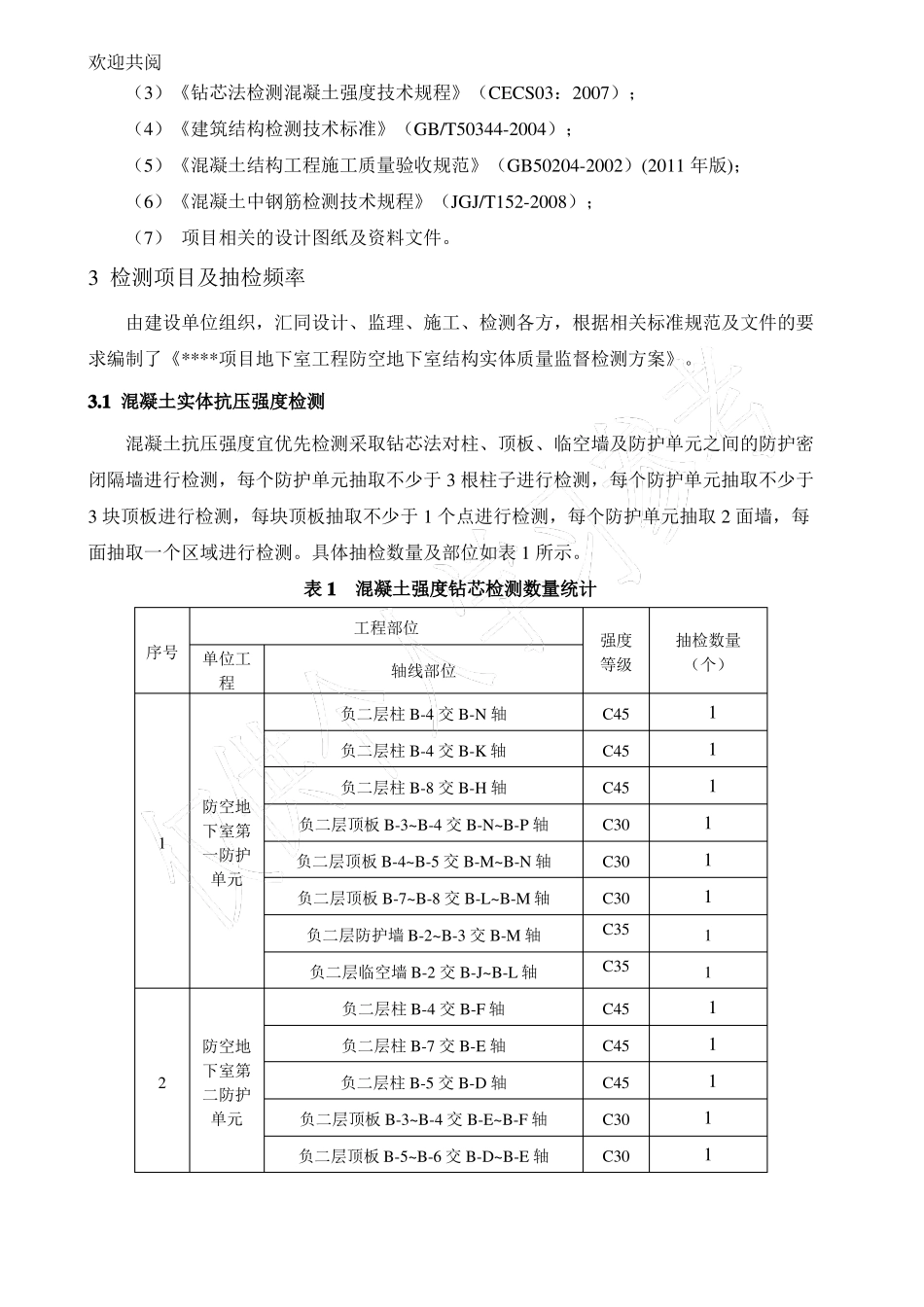

人防地下室结构实体检测方案_第2页
2/8

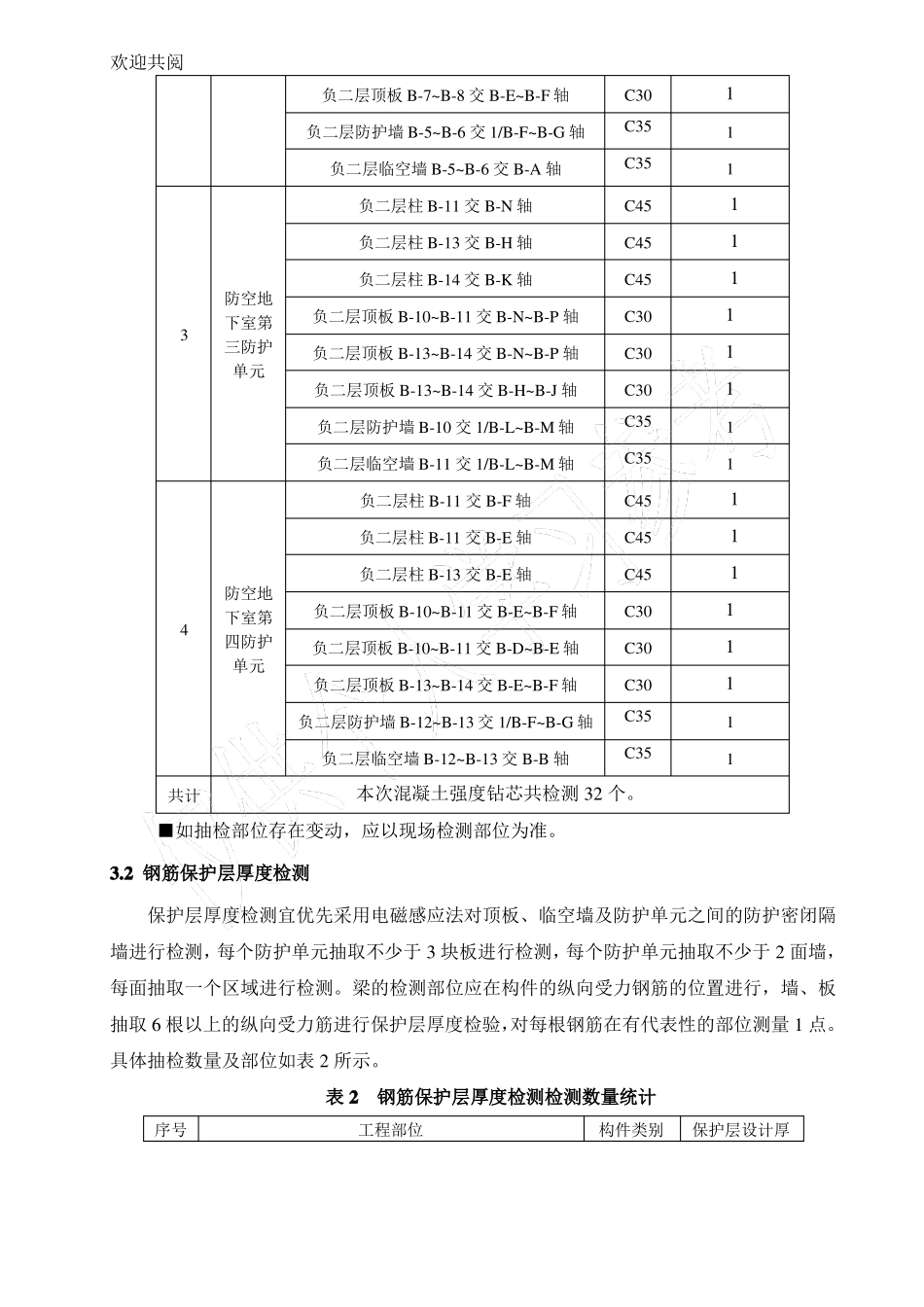

人防地下室结构实体检测方案_第3页
3/8
欢迎共阅防空地下室结构实体质量监督检测方案编制:(建设单位)编制日期:2014 年 月日****项目地下室工程防空地下室结构实体质量监督检测方案1 工程概况增城市文化会议中心和政务服务中心(一期)项目用地选址位于增城市行政中心大院内,总用地规模为 30226 平方米。文化会议中心地下建筑面积约 24000 平方米,地上建筑面积约 9800 平方米,楼高三层;政务服务中心 2 区建筑面积约 13000 平方米,楼高 5 层。其中防空地下室设在地下二层,人防建筑面积为 8075 ㎡,分为 4 个防护单元,防护类别为甲类,平时使用功能为停车库,战时使用功能为核 6、常 6 级二等人员掩蔽所,采用现浇钢筋混凝土楼盖体系,结构形式为框剪结构。建设单位:****设计单位:***勘察单位:***施工单位:***监理单位:***质量监督单位:***建设工程质量安全监督站监督登记号:***工程编码:***本检测方案的检测范围是地下室人防工程,共有 4 个防护单元,地下 2 层。2 检测依据(1)《防空地下室结构检测指引》(穗民防建[2013]400号)(2)《广州市建筑结构实体质量监督抽测办法》(穗建质 [2010]303 号);欢迎共阅(3)《钻芯法检测混凝土强度技术规程》(CECS03:2007);(4)《建筑结构检测技术标准》(GB/T50344-2004);(5)《混凝土结构工程施工质量验收规范》(GB50204-2002)(2011 年版);(6)《混凝土中钢筋检测技术规程》(JGJ/T152-2008);(7) 项目相关的设计图纸及资料文件。3 检测项目及抽检频率由建设单位组织,汇同设计、监理、施工、检测各方,根据相关标准规范及文件的要求编制了《****项目地下室工程防空地下室结构实体质量监督检测方案》。3.1 混凝土实体抗压强度检测混凝土抗压强度宜优先检测采取钻芯法对柱、顶板、临空墙及防护单元之间的防护密闭隔墙进行检测,每个防护单元抽取不少于 3 根柱子进行检测,每个防护单元抽取不少于3 块顶板进行检测,每块顶板抽取不少于 1 个点进行检测,每个防护单元抽取 2 面墙,每面抽取一个区域进行检测。具体抽检数量及部位如表 1 所示。表 1混凝土强度钻芯检测数量统计工程部位序号单位工程轴线部位负二层柱 B-4 交 B-N 轴负二层柱 B-4 交 B-K 轴负二层柱 B-8 交 B-H 轴1防空地下室第一防护单元负二层顶板 B-3~B-4 交 B-N~B-P 轴负二层顶板 B-4~B-5 交 B-M~B-N 轴负二层顶板 B-7~B-8 交 B-L~B-M 轴负二层防护墙 B-2~B-3 交 B-M...
