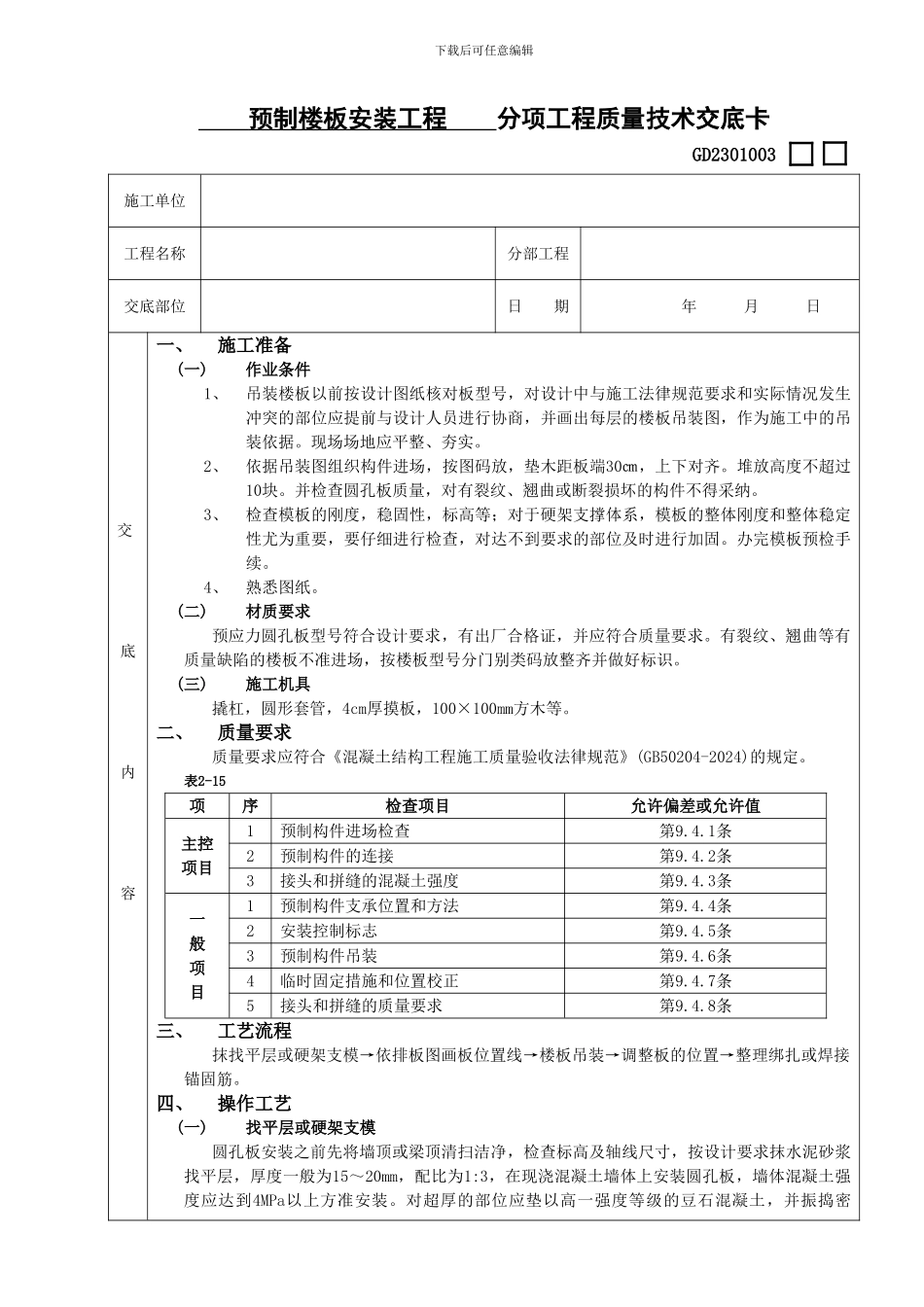

下载后可任意编辑 预制楼板安装工程 分项工程质量技术交底卡GD2301003 施工单位工程名称分部工程交底部位日 期 年 月 日交底内容一、施工准备(一)作业条件1、吊装楼板以前按设计图纸核对板型号，对设计中与施工法律规范要求和实际情况发生冲突的部位应提前与设计人员进行协商，并画出每层的楼板吊装图，作为施工中的吊装依据。现场场地应平整、夯实。2、依据吊装图组织构件进场，按图码放，垫木距板端30㎝，上下对齐。堆放高度不超过10块。并检查圆孔板质量，对有裂纹、翘曲或断裂损坏的构件不得采纳。3、检查模板的刚度，稳固性，标高等；对于硬架支撑体系，模板的整体刚度和整体稳定性尤为重要，要仔细进行检查，对达不到要求的部位及时进行加固。办完模板预检手续。4、熟悉图纸。(二)材质要求预应力圆孔板型号符合设计要求，有出厂合格证，并应符合质量要求。有裂纹、翘曲等有质量缺陷的楼板不准进场，按楼板型号分门别类码放整齐并做好标识。(三)施工机具撬杠，圆形套管，4cm厚摸板，100×100mm方木等。二、质量要求质量要求应符合《混凝土结构工程施工质量验收法律规范》(GB50204-2024)的规定。表2-15项序检查项目允许偏差或允许值主控项目1预制构件进场检查第9.4.1条2预制构件的连接第9.4.2条3接头和拼缝的混凝土强度第9.4.3条一般项目1预制构件支承位置和方法第9.4.4条2安装控制标志第9.4.5条3预制构件吊装第9.4.6条4临时固定措施和位置校正第9.4.7条5接头和拼缝的质量要求第9.4.8条三、工艺流程抹找平层或硬架支模→依排板图画板位置线→楼板吊装→调整板的位置→整理绑扎或焊接锚固筋。四、操作工艺(一)找平层或硬架支模圆孔板安装之前先将墙顶或梁顶清扫洁净，检查标高及轴线尺寸，按设计要求抹水泥砂浆找平层，厚度一般为15～20mm，配比为1:3，在现浇混凝土墙体上安装圆孔板，墙体混凝土强度应达到4MPa以上方准安装。对超厚的部位应垫以高一强度等级的豆石混凝土，并振捣密下载后可任意编辑交底内容实，待强度达到要求后方准吊装。(二)画板位置线根据楼板吊装图在承托预应力圆孔板的圈梁或粱的侧模板上画出板缝位置线，如设计无要求时，预应力圆孔板板缝宽度为不大于40mm，超过40mm时应按要求配筋。在板底或侧面事先画好隔置长度位置线，以保证板的隔置长度。(三)吊装楼板起吊时要求各吊点均匀受力，板面保持水平。避开扭曲使板开裂，按楼板吊装图要求将板型号与墙或梁上标明的板号核对，对号入坐。不得放错。安装楼板时对准位置...
