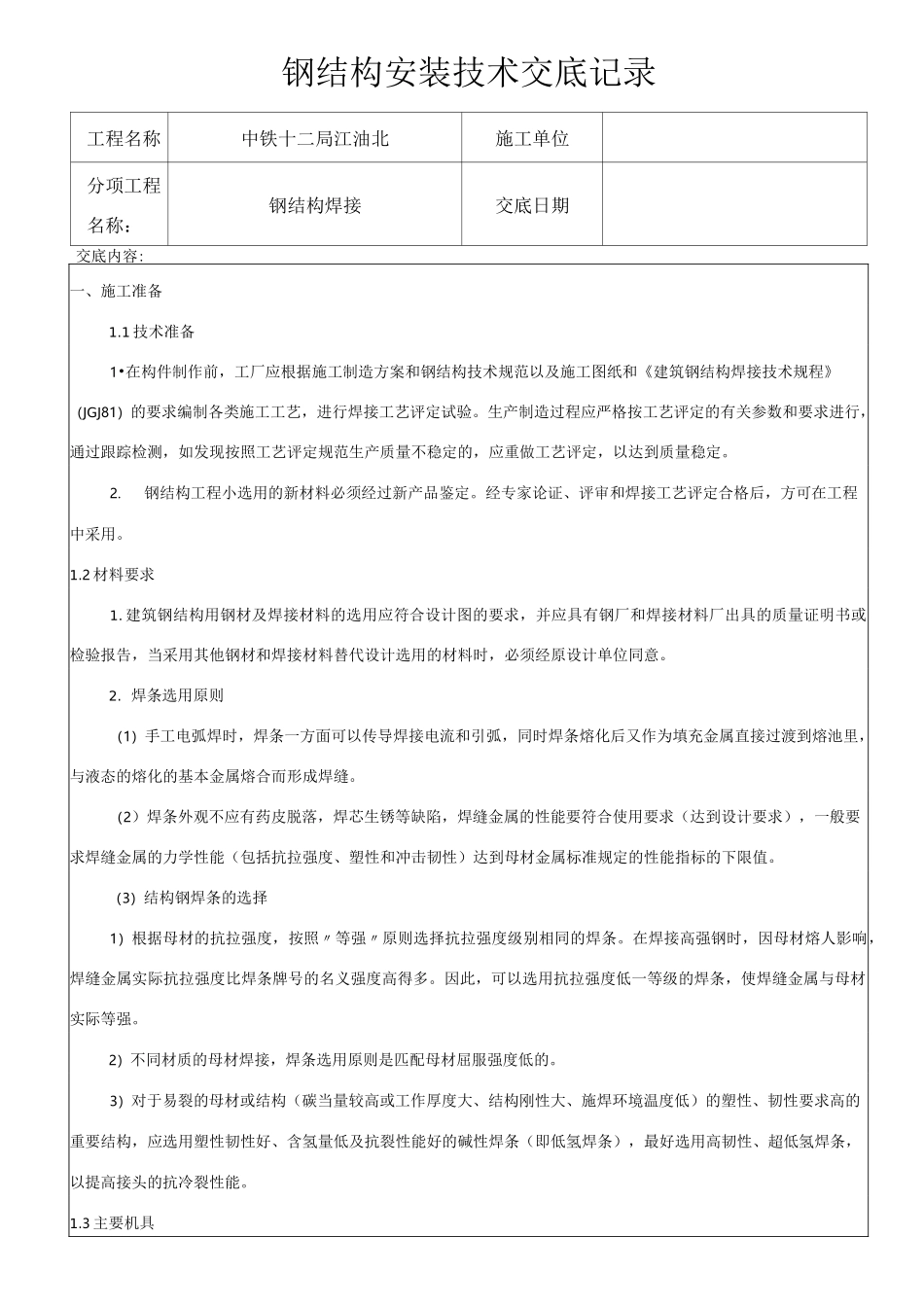

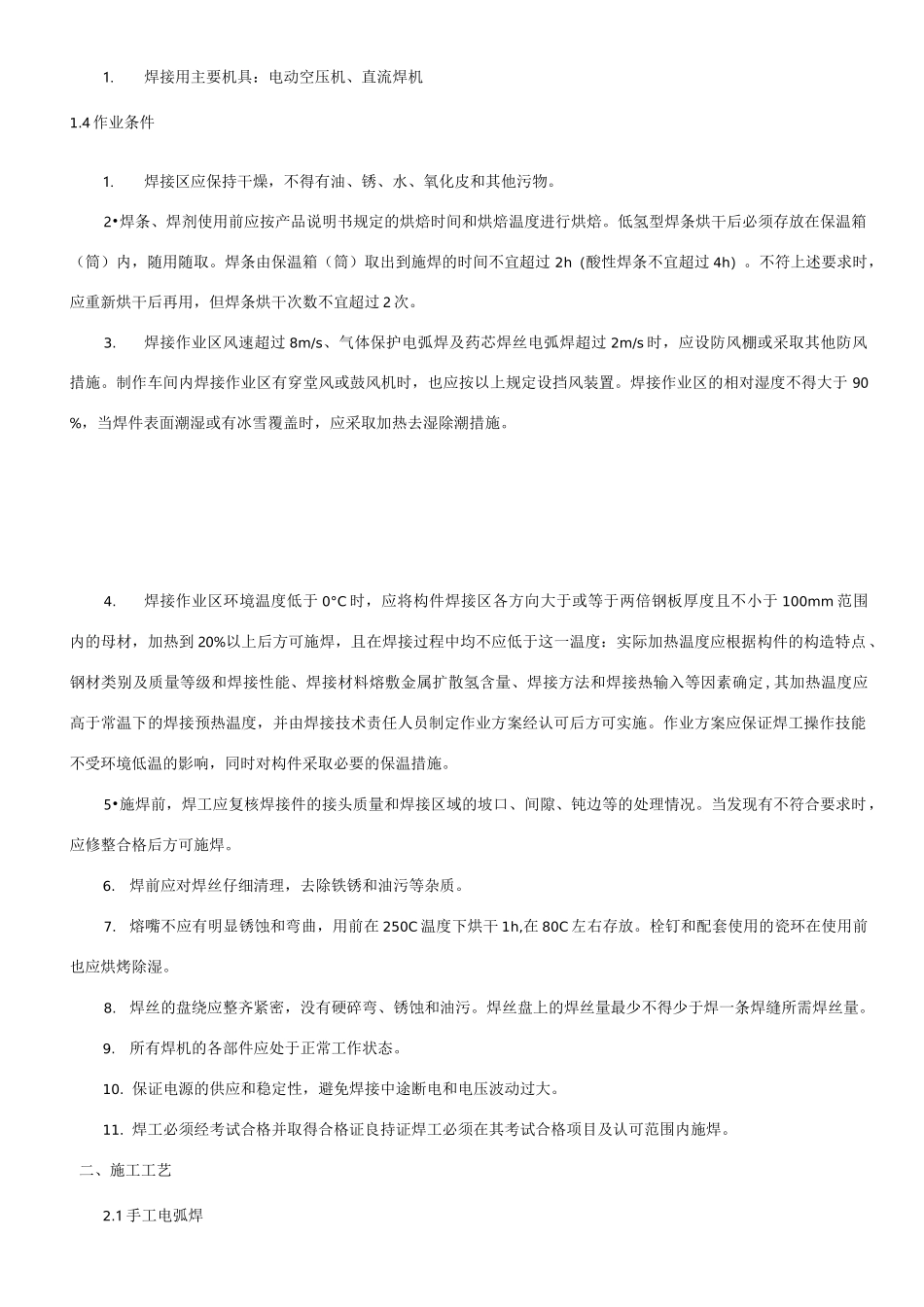

钢结构安装技术交底记录工程名称中铁十二局江油北施工单位分项工程名称：钢结构焊接交底日期交底内容:一、施工准备1.1 技术准备1•在构件制作前，工厂应根据施工制造方案和钢结构技术规范以及施工图纸和《建筑钢结构焊接技术规程》（JGJ81）的要求编制各类施工工艺，进行焊接工艺评定试验。生产制造过程应严格按工艺评定的有关参数和要求进行，通过跟踪检测，如发现按照工艺评定规范生产质量不稳定的，应重做工艺评定，以达到质量稳定。2.钢结构工程小选用的新材料必须经过新产品鉴定。经专家论证、评审和焊接工艺评定合格后，方可在工程中采用。1.2 材料要求1. 建筑钢结构用钢材及焊接材料的选用应符合设计图的要求，并应具有钢厂和焊接材料厂出具的质量证明书或检验报告，当采用其他钢材和焊接材料替代设计选用的材料时，必须经原设计单位同意。2. 焊条选用原则（1）手工电弧焊时，焊条一方面可以传导焊接电流和引弧，同时焊条熔化后又作为填充金属直接过渡到熔池里，与液态的熔化的基本金属熔合而形成焊缝。（2）焊条外观不应有药皮脱落，焊芯生锈等缺陷，焊缝金属的性能要符合使用要求（达到设计要求），一般要求焊缝金属的力学性能（包括抗拉强度、塑性和冲击韧性）达到母材金属标准规定的性能指标的下限值。（3）结构钢焊条的选择1）根据母材的抗拉强度，按照〃等强〃原则选择抗拉强度级别相同的焊条。在焊接高强钢时，因母材熔人影响，焊缝金属实际抗拉强度比焊条牌号的名义强度高得多。因此，可以选用抗拉强度低一等级的焊条，使焊缝金属与母材实际等强。2）不同材质的母材焊接，焊条选用原则是匹配母材屈服强度低的。3）对于易裂的母材或结构（碳当量较高或工作厚度大、结构刚性大、施焊环境温度低）的塑性、韧性要求高的重要结构，应选用塑性韧性好、含氢量低及抗裂性能好的碱性焊条（即低氢焊条），最好选用高韧性、超低氢焊条，以提高接头的抗冷裂性能。1.3 主要机具1.焊接用主要机具：电动空压机、直流焊机1.4 作业条件1.焊接区应保持干燥，不得有油、锈、水、氧化皮和其他污物。2•焊条、焊剂使用前应按产品说明书规定的烘焙时间和烘焙温度进行烘焙。低氢型焊条烘干后必须存放在保温箱（筒）内，随用随取。焊条由保温箱（筒）取出到施焊的时间不宜超过 2h（酸性焊条不宜超过 4h）。不符上述要求时，应重新烘干后再用，但焊条烘干次数不宜超过 2 次。3.焊接作业区风速超过 8m/s、气体保护电弧焊及药芯焊丝电弧焊超过 2m/s...
