保护电力专项方案

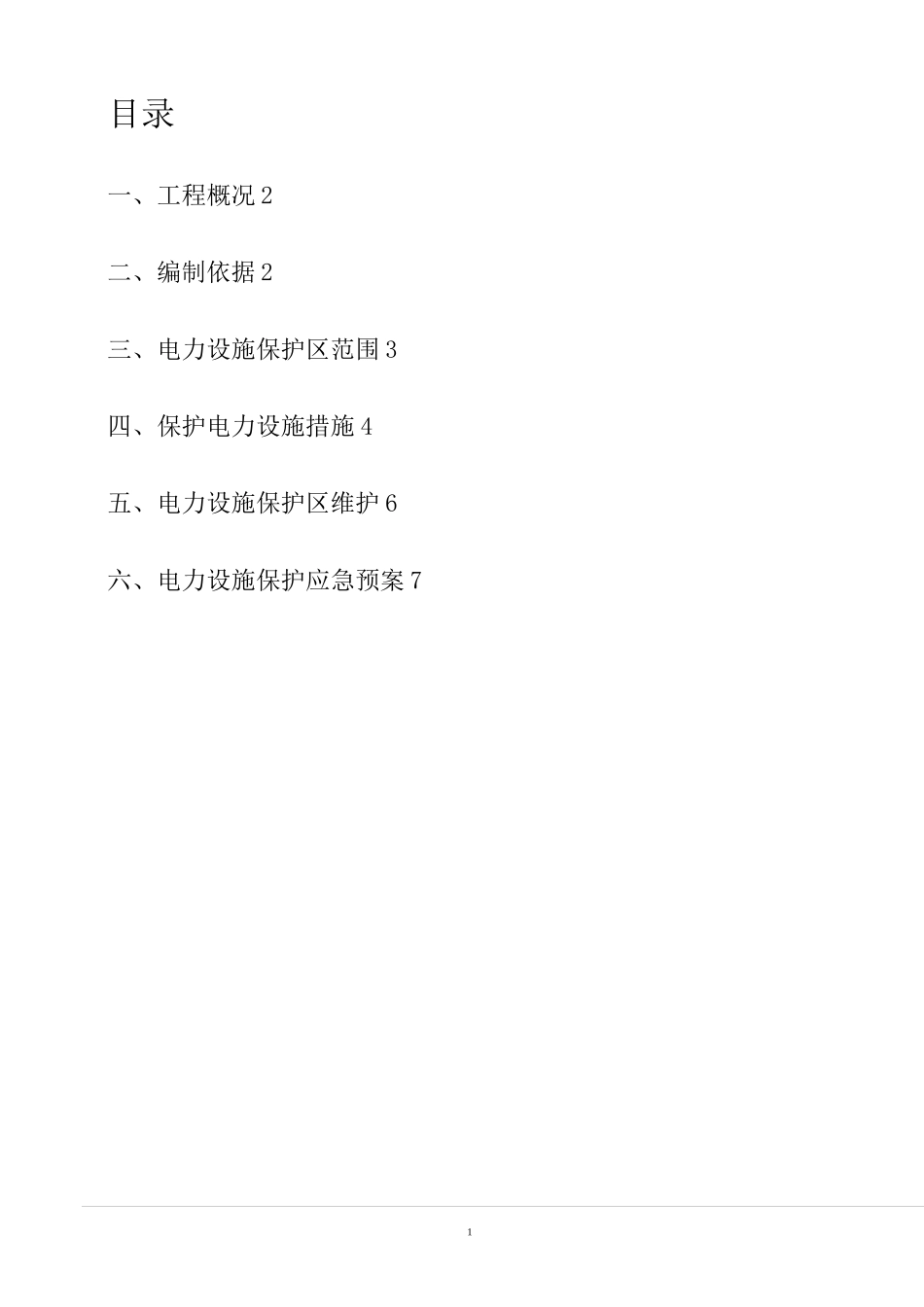

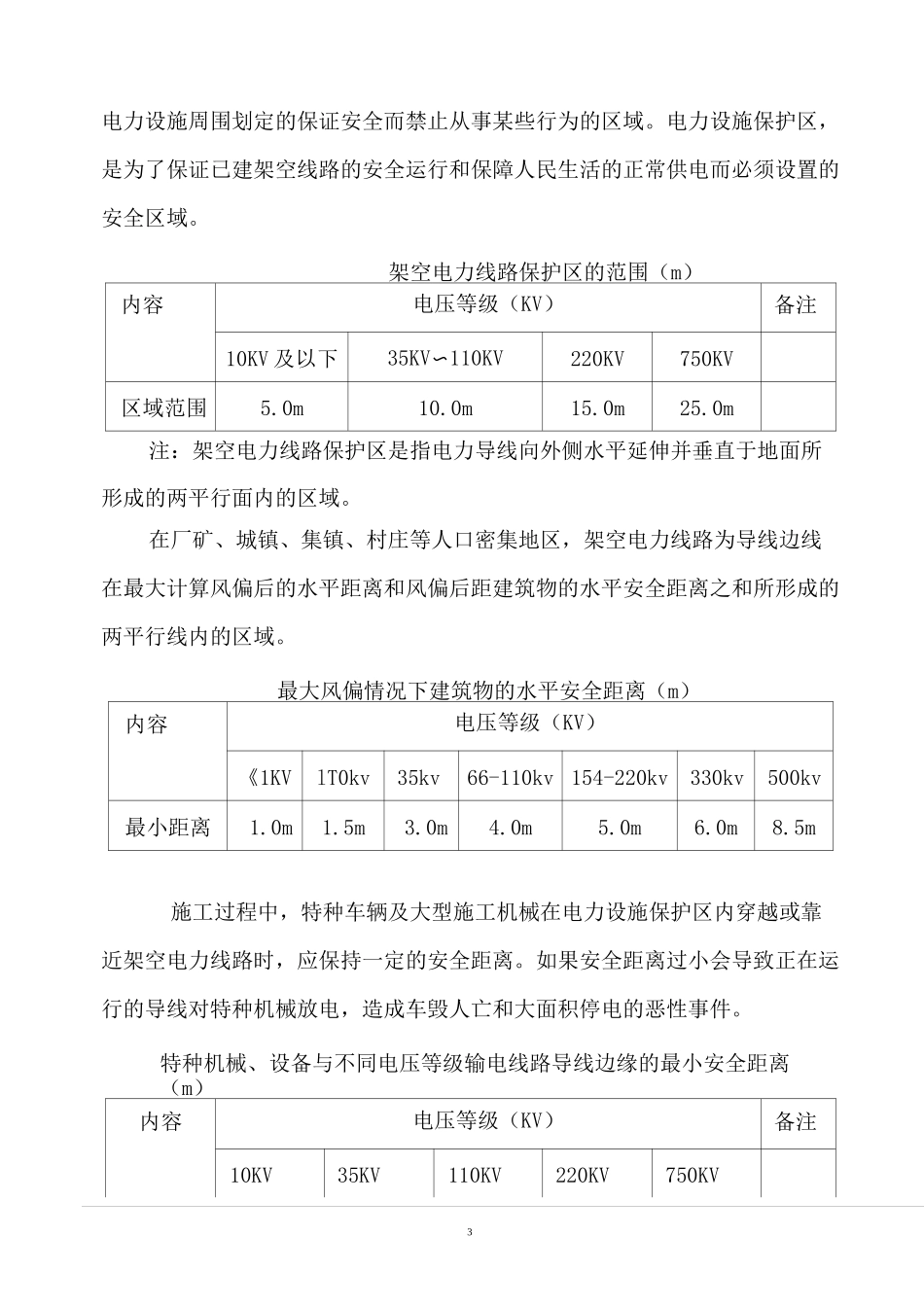

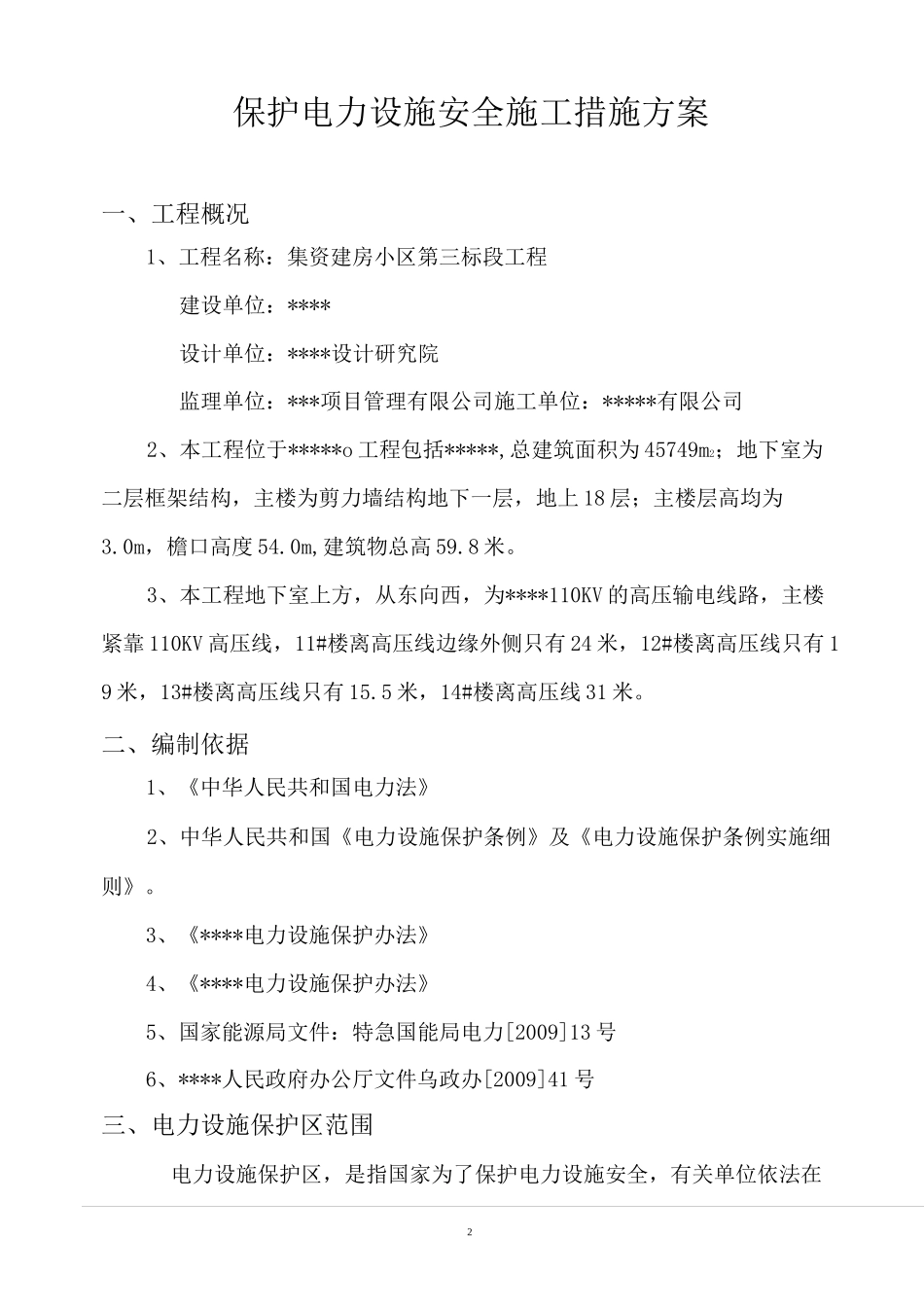

1目录一、工程概况 2二、编制依据 2三、电力设施保护区范围 3四、保护电力设施措施 4五、电力设施保护区维护 6六、电力设施保护应急预案 72保护电力设施安全施工措施方案一、工程概况1、工程名称：集资建房小区第三标段工程建设单位：****设计单位：****设计研究院监理单位：***项目管理有限公司施工单位：*****有限公司2、本工程位于*****o 工程包括*****,总建筑面积为 45749m2；地下室为二层框架结构，主楼为剪力墙结构地下一层，地上 18 层；主楼层高均为3.0m，檐口高度 54.0m,建筑物总高 59.8 米。3、本工程地下室上方，从东向西，为****110KV 的高压输电线路，主楼紧靠 110KV 高压线，11#楼离高压线边缘外侧只有 24 米，12#楼离高压线只有 19 米，13#楼离高压线只有 15.5 米，14#楼离高压线 31 米。二、编制依据1、《中华人民共和国电力法》2、中华人民共和国《电力设施保护条例》及《电力设施保护条例实施细则》。3、《****电力设施保护办法》4、《****电力设施保护办法》5、国家能源局文件：特急国能局电力[2009]13 号6、****人民政府办公厅文件乌政办[2009]41 号三、电力设施保护区范围电力设施保护区，是指国家为了保护电力设施安全，有关单位依法在3电力设施周围划定的保证安全而禁止从事某些行为的区域。电力设施保护区，是为了保证已建架空线路的安全运行和保障人民生活的正常供电而必须设置的安全区域。架空电力线路保护区的范围（m）内容电压等级（KV）备注10KV 及以下35KV〜110KV220KV750KV区域范围5.0m10.0m15.0m25.0m注：架空电力线路保护区是指电力导线向外侧水平延伸并垂直于地面所形成的两平行面内的区域。在厂矿、城镇、集镇、村庄等人口密集地区，架空电力线路为导线边线在最大计算风偏后的水平距离和风偏后距建筑物的水平安全距离之和所形成的两平行线内的区域。最大风偏情况下建筑物的水平安全距离（m）内容电压等级（KV）《1KVlT0kv35kv66-110kv 154-220kv330kv500kv最小距离1.0m1.5m3.0m4.0m5.0m6.0m8.5m施工过程中，特种车辆及大型施工机械在电力设施保护区内穿越或靠近架空电力线路时，应保持一定的安全距离。如果安全距离过小会导致正在运行的导线对特种机械放电，造成车毁人亡和大面积停电的恶性事件。特种机械、设备与不同电压等级输电线路导线边缘的最小安全距离（m）内容电压等级（KV）备注10KV35KV110KV220KV750KV4最小距离1.5m3.0m4.0m5.0m10.0m四、保护电力设施措施4.1 土方工程...
