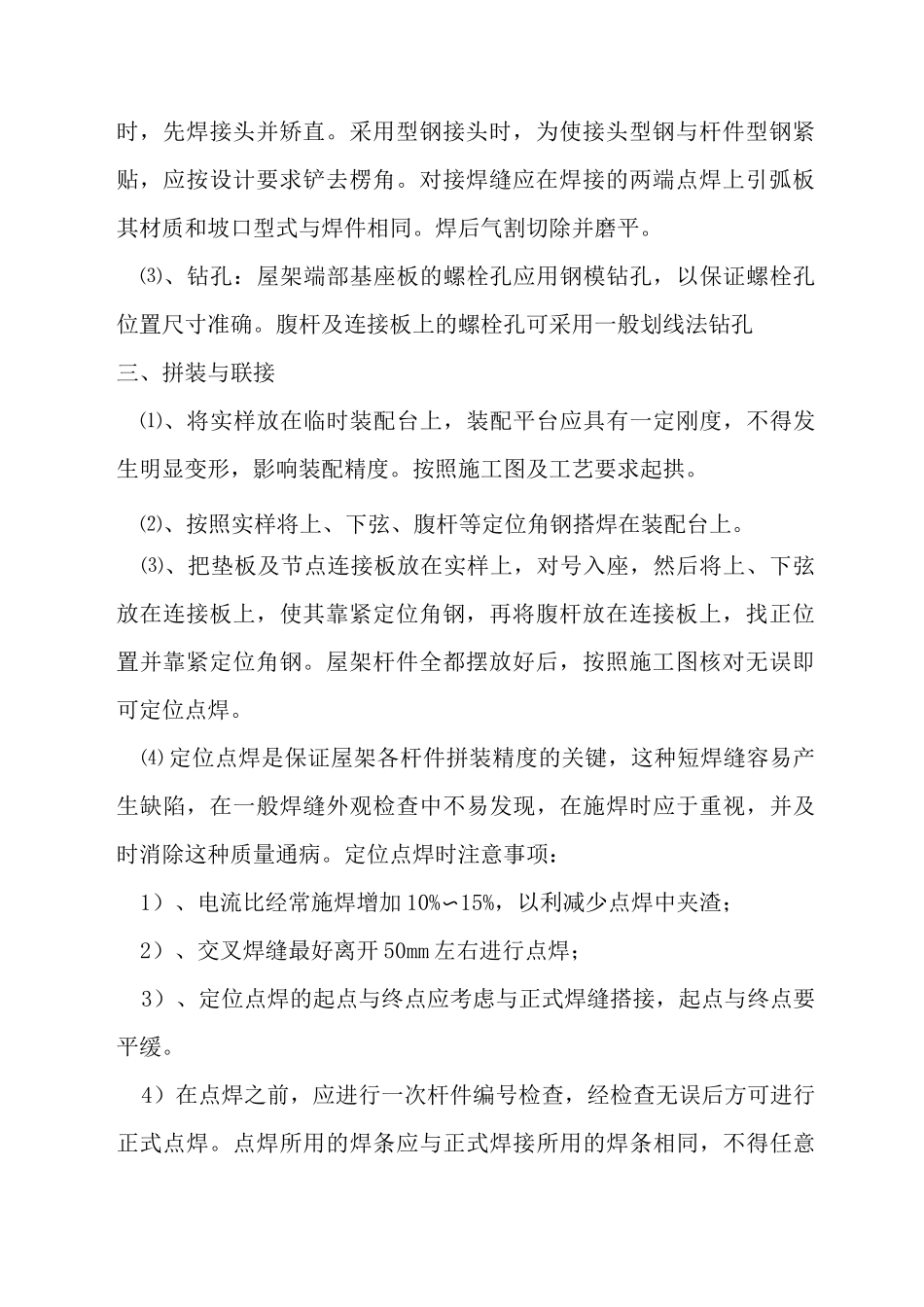

焦作市卓林数码材料有限公司 T2 厂房施工方案编制：审核：批准：焦作建工集团有限公司2011 年 05 月 23 日制作方案一、放样按照施工图放实样，放样时要预留焊接收缩量，采用公司钢屋架焊接工法规定的数值。经检验人员复验后办理预检核定手续。根据实样制作屋架的样杆、样板，按设计图纸进行编号，并进行详细校对。钢材矫正：钢材下料前必须先进行桥正，矫正后的偏差不应超过规范规定的允许值，以保证下料的质量。屋架上、下弦下料时不号孔，其余零件都应号孔。号料公差：长与宽为土 1.0mm,冲孔为 0.5mm。下料采用氧割或锯切，其公差定为土 2mm。二、零件加工⑴、切割：氧气切割前钢材切割区域内的铁锈、油污清理干净。切割后边缘熔瘤、飞溅物应清除。机械剪切面不得有裂纹及大于 lmm 的缺愣，并应清除毛刺。⑵、焊接：除应按手工电弧焊焊接要求操作外，上下弦型钢需接长时，先焊接头并矫直。采用型钢接头时，为使接头型钢与杆件型钢紧贴，应按设计要求铲去楞角。对接焊缝应在焊接的两端点焊上引弧板其材质和坡口型式与焊件相同。焊后气割切除并磨平。⑶、钻孔：屋架端部基座板的螺栓孔应用钢模钻孔，以保证螺栓孔位置尺寸准确。腹杆及连接板上的螺栓孔可采用一般划线法钻孔三、拼装与联接⑴、将实样放在临时装配台上，装配平台应具有一定刚度，不得发生明显变形，影响装配精度。按照施工图及工艺要求起拱。⑵、按照实样将上、下弦、腹杆等定位角钢搭焊在装配台上。⑶、把垫板及节点连接板放在实样上，对号入座，然后将上、下弦放在连接板上，使其靠紧定位角钢，再将腹杆放在连接板上，找正位置并靠紧定位角钢。屋架杆件全都摆放好后，按照施工图核对无误即可定位点焊。⑷ 定位点焊是保证屋架各杆件拼装精度的关键，这种短焊缝容易产生缺陷，在一般焊缝外观检查中不易发现，在施焊时应于重视，并及时消除这种质量通病。定位点焊时注意事项：1）、电流比经常施焊增加 10%〜15%，以利减少点焊中夹渣；2）、交叉焊缝最好离开 50mm 左右进行点焊；3）、定位点焊的起点与终点应考虑与正式焊缝搭接，起点与终点要平缓。4）在点焊之前，应进行一次杆件编号检查，经检查无误后方可进行正式点焊。点焊所用的焊条应与正式焊接所用的焊条相同，不得任意改变，点焊高度不超过设计焊接焊缝高度的三分之二。凡点焊的焊工必须持有上岗证。定位点焊允许误差不得超过《钢结构工程施工及验收规范》（GBJ205—83）中第 3.3.2 条规定。5）、将上、下弦...
