临近带电线路铁塔组立施工措施

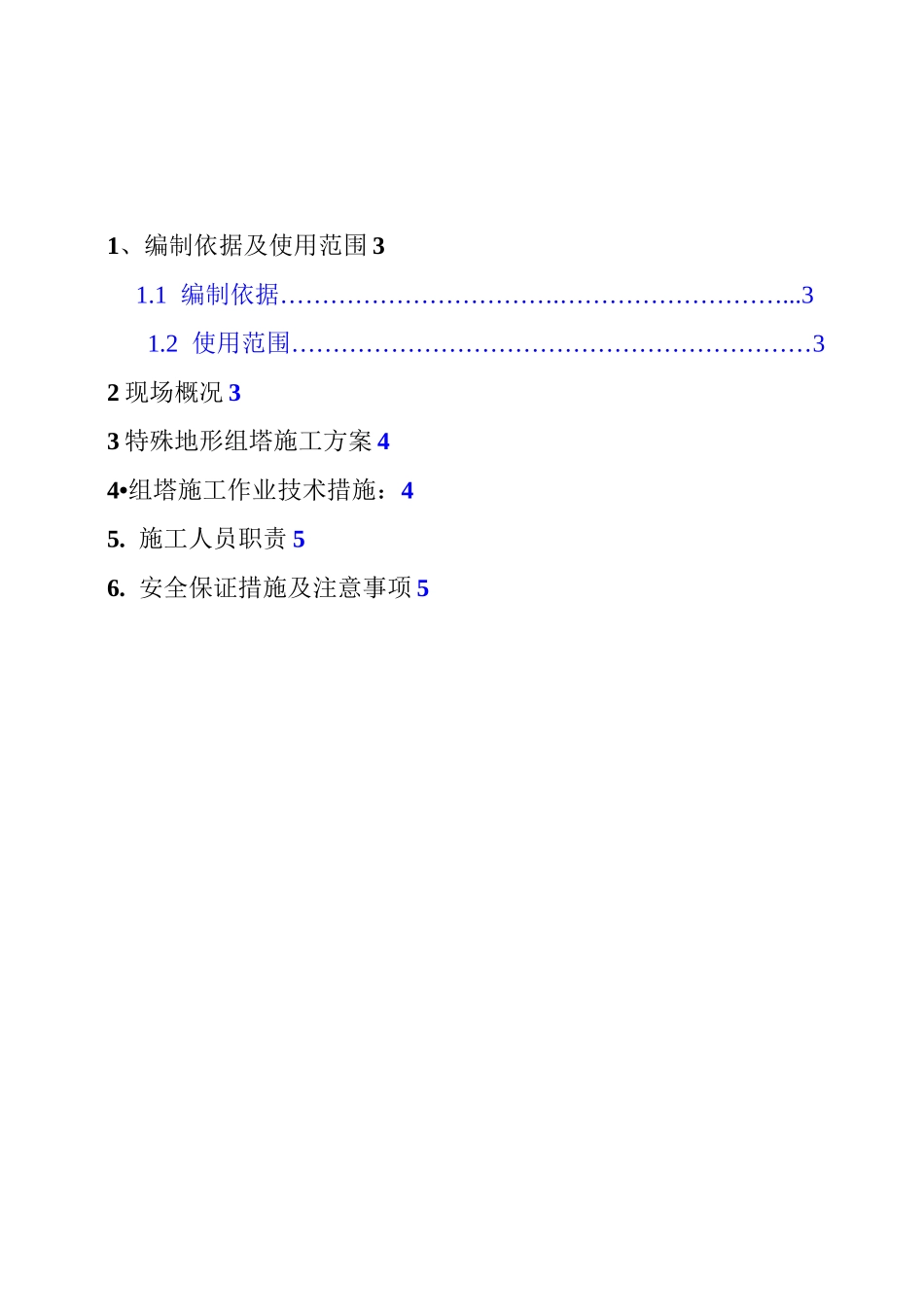

临近带电线路铁塔组立施工措施_第1页
1/6

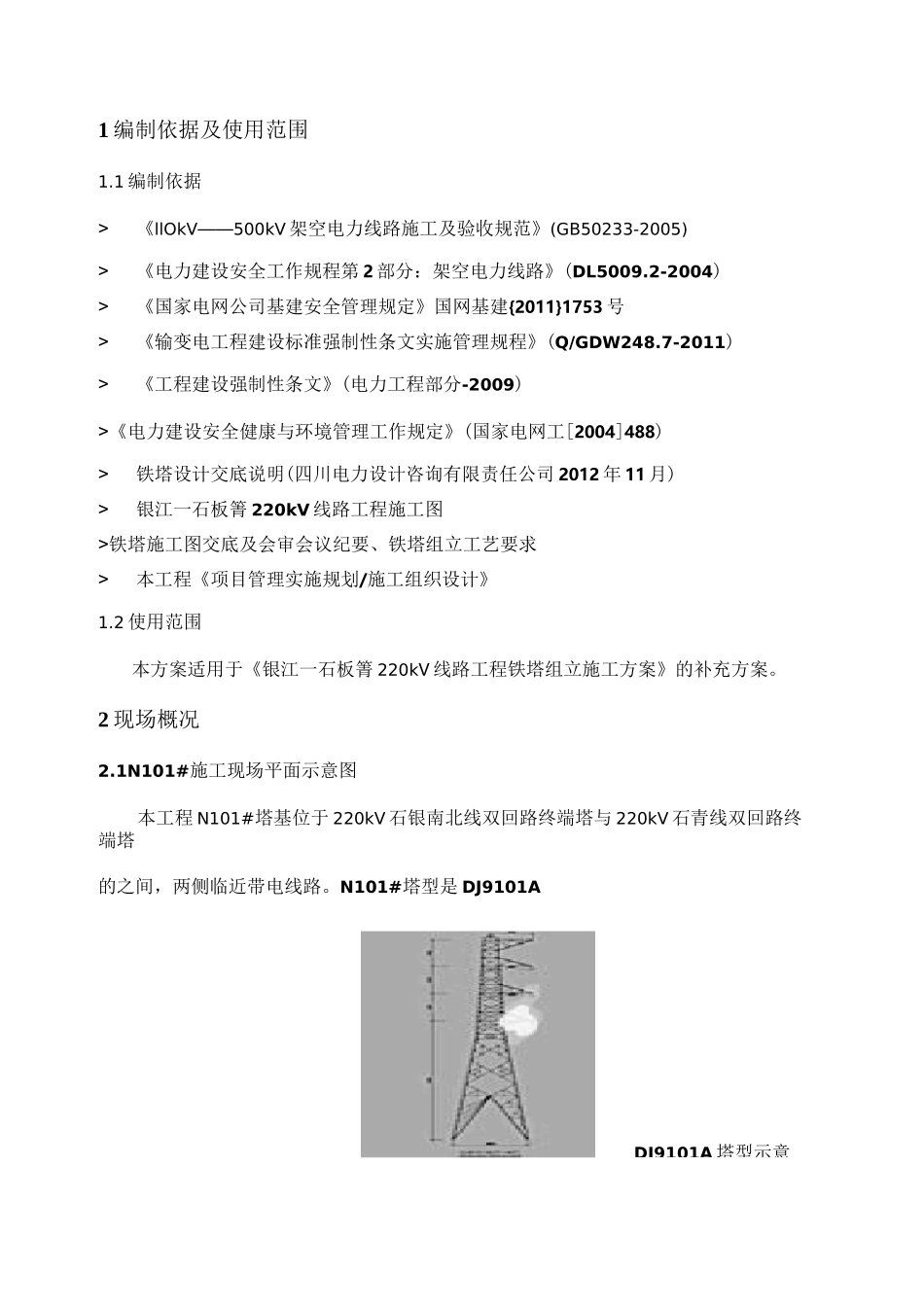

临近带电线路铁塔组立施工措施_第2页
2/6

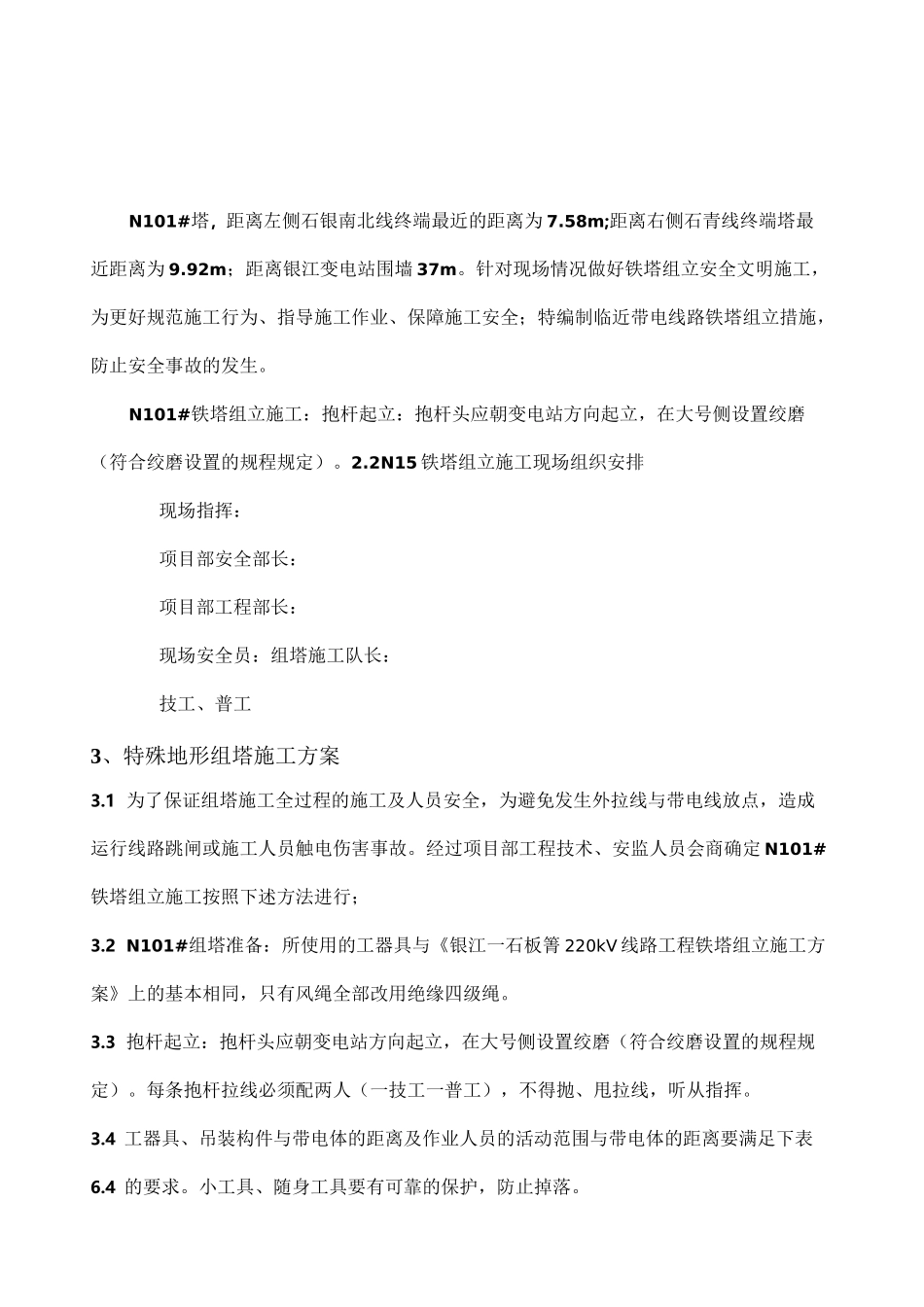

临近带电线路铁塔组立施工措施_第3页
3/6
1、编制依据及使用范围 31.1 编制依据…………………………….………………………...31.2 使用范围………………………………………………………32 现场概况 33 特殊地形组塔施工方案 44•组塔施工作业技术措施:45. 施工人员职责 56. 安全保证措施及注意事项 5DJ9101A 塔型示意1 编制依据及使用范围1.1 编制依据>《llOkV——500kV 架空电力线路施工及验收规范》(GB50233-2005)>《电力建设安全工作规程第 2 部分:架空电力线路》(DL5009.2-2004)>《国家电网公司基建安全管理规定》国网基建{2011}1753 号>《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248.7-2011)>《工程建设强制性条文》(电力工程部分-2009)>《电力建设安全健康与环境管理工作规定》(国家电网工[2004]488)>铁塔设计交底说明(四川电力设计咨询有限责任公司 2012 年 11 月)>银江一石板箐 220kV 线路工程施工图>铁塔施工图交底及会审会议纪要、铁塔组立工艺要求>本工程《项目管理实施规划/施工组织设计》1.2 使用范围本方案适用于《银江一石板箐 220kV 线路工程铁塔组立施工方案》的补充方案。2 现场概况2.1N101#施工现场平面示意图本工程 N101#塔基位于 220kV 石银南北线双回路终端塔与 220kV 石青线双回路终端塔的之间,两侧临近带电线路。N101#塔型是 DJ9101AN101#塔,距离左侧石银南北线终端最近的距离为 7.58m;距离右侧石青线终端塔最近距离为 9.92m;距离银江变电站围墙 37m。针对现场情况做好铁塔组立安全文明施工,为更好规范施工行为、指导施工作业、保障施工安全;特编制临近带电线路铁塔组立措施,防止安全事故的发生。N101#铁塔组立施工:抱杆起立:抱杆头应朝变电站方向起立,在大号侧设置绞磨(符合绞磨设置的规程规定)。2.2N15 铁塔组立施工现场组织安排现场指挥:项目部安全部长:项目部工程部长:现场安全员:组塔施工队长:技工、普工3、特殊地形组塔施工方案3.1 为了保证组塔施工全过程的施工及人员安全,为避免发生外拉线与带电线放点,造成运行线路跳闸或施工人员触电伤害事故。经过项目部工程技术、安监人员会商确定 N101#铁塔组立施工按照下述方法进行;3.2 N101#组塔准备:所使用的工器具与《银江一石板箐 220kV 线路工程铁塔组立施工方案》上的基本相同,只有风绳全部改用绝缘四级绳。3.3 抱杆起立:抱杆头应朝变电站方向起立,在大号侧设置绞磨(符合绞磨设置的规程规定)。每条抱杆拉线必须配两人(一...
