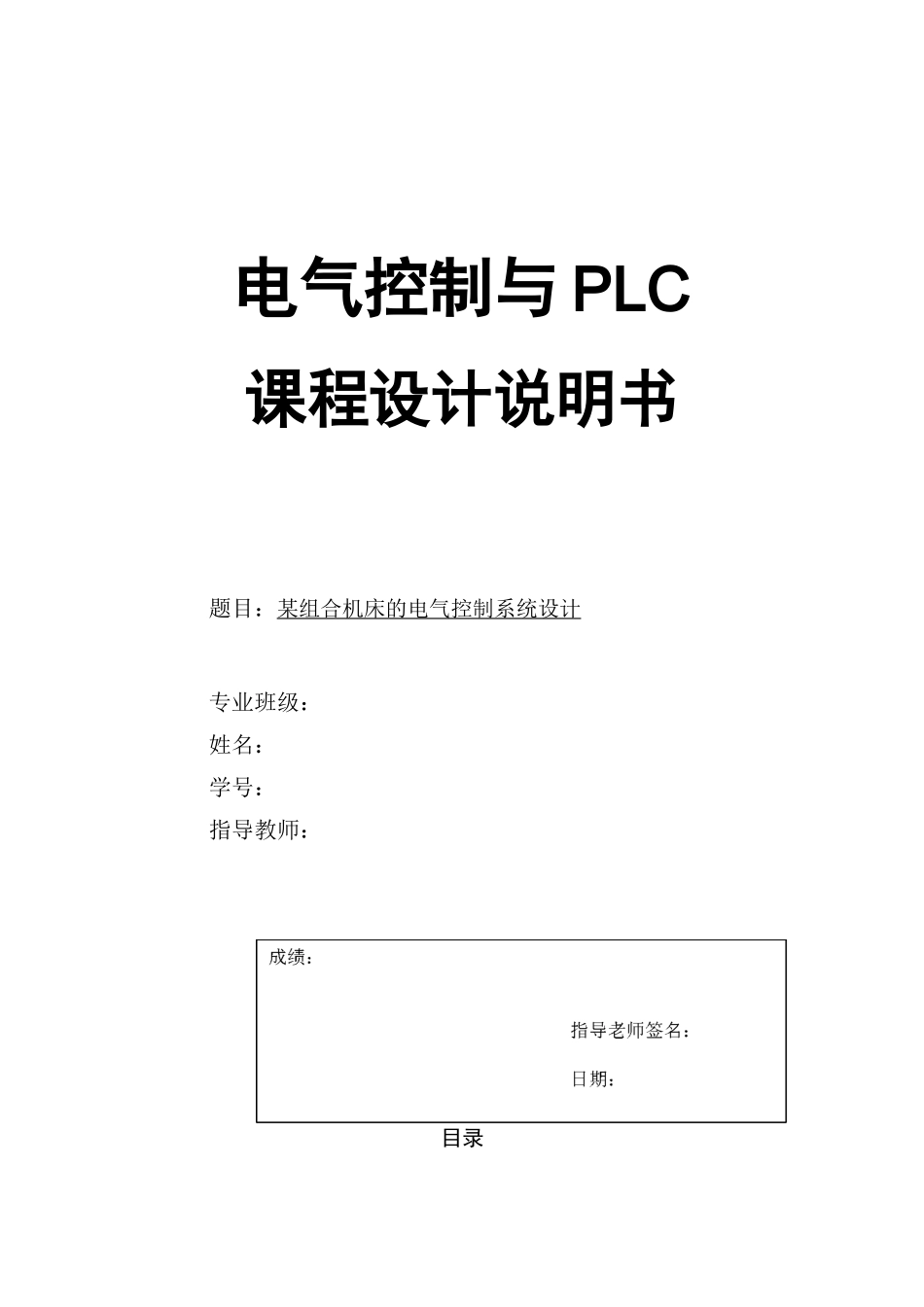

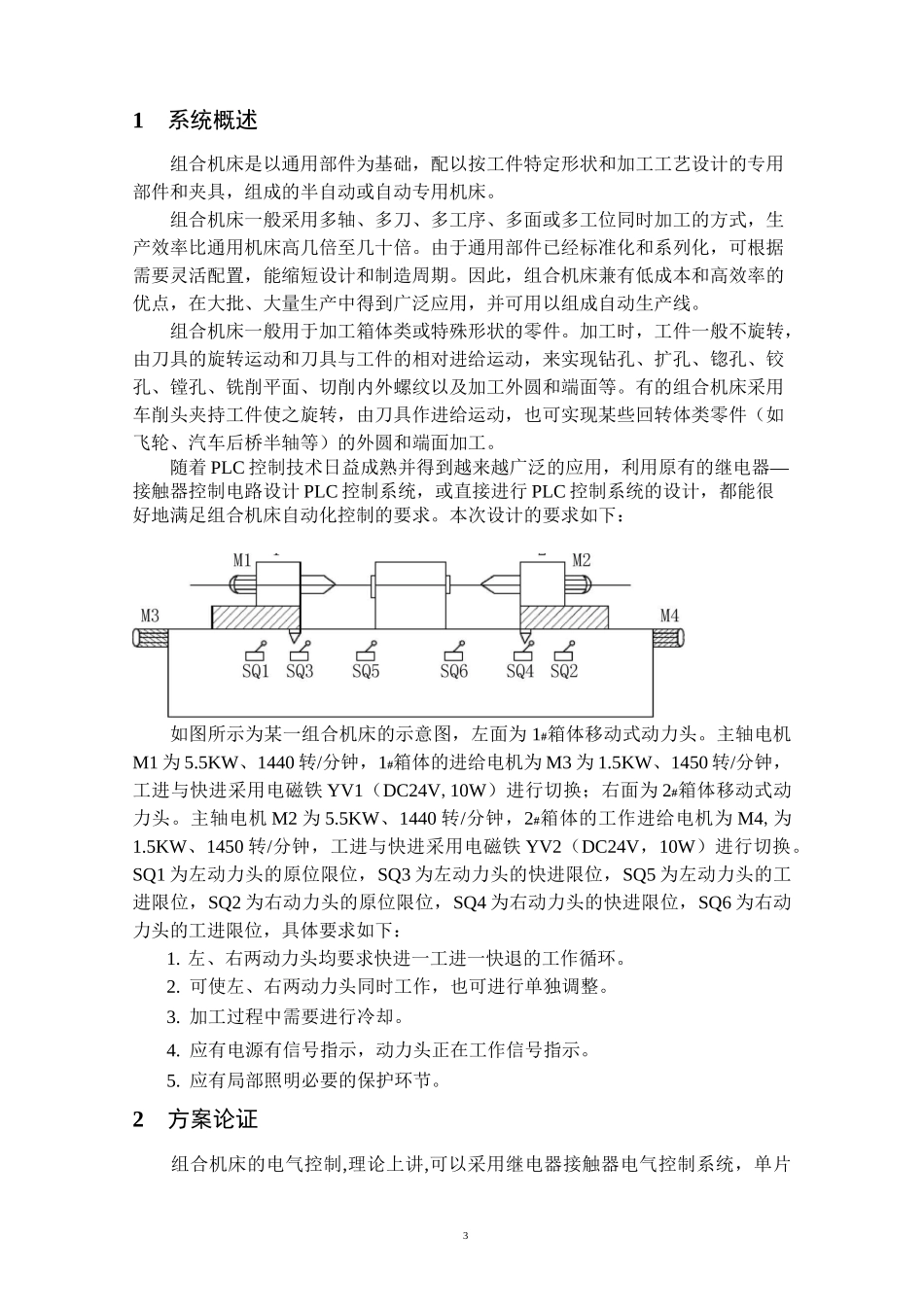

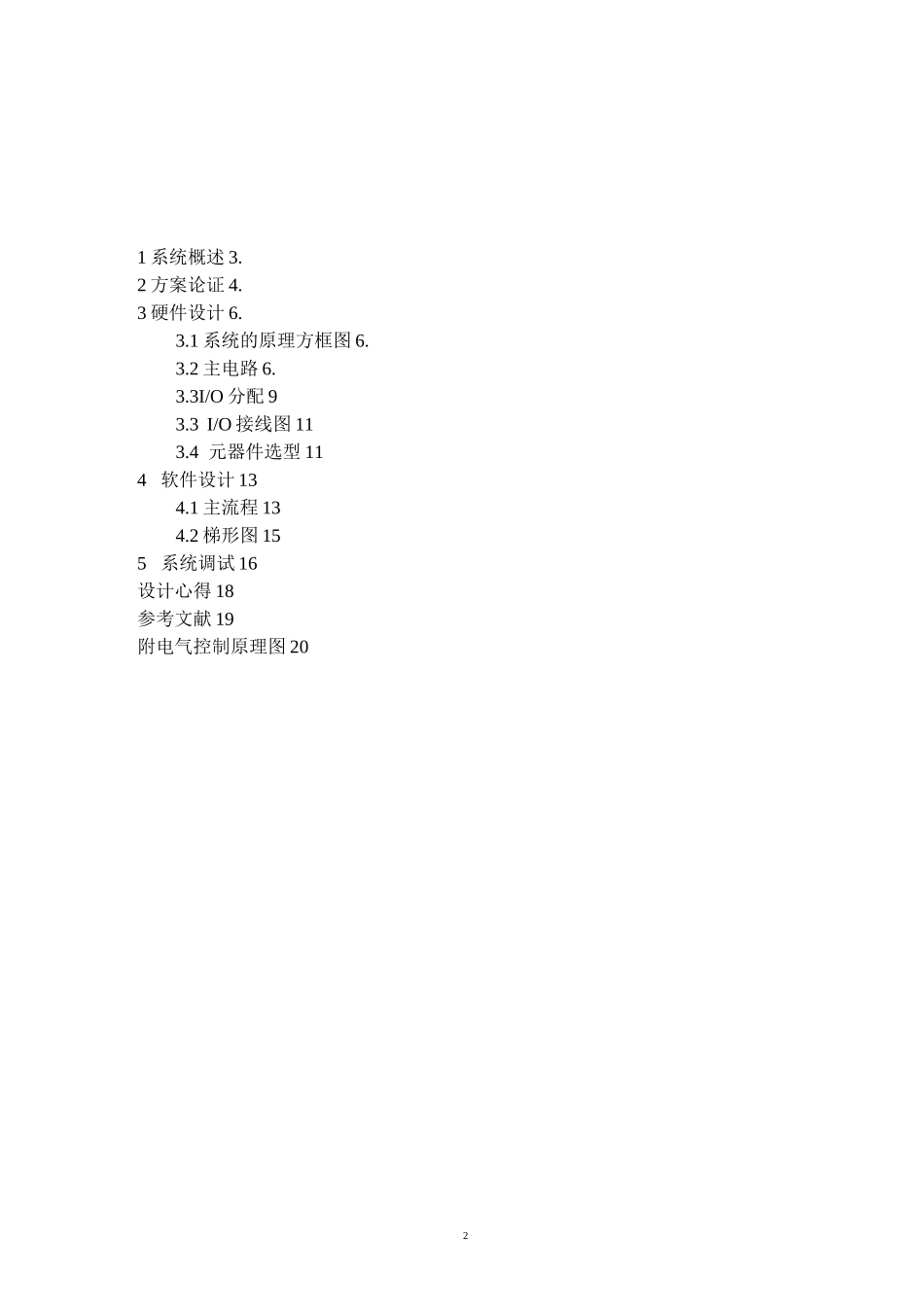

电气控制与 PLC课程设计说明书题目：某组合机床的电气控制系统设计专业班级：姓名：学号：指导教师：目录21 系统概述 3.2 方案论证 4.3 硬件设计 6.3.1 系统的原理方框图 6.3.2 主电路 6.3.3I/O 分配 93.3 I/O 接线图 113.4 元器件选型 114 软件设计 134.1 主流程 134.2 梯形图 155 系统调试 16设计心得 18参考文献 19附电气控制原理图 2031系统概述组合机床是以通用部件为基础，配以按工件特定形状和加工工艺设计的专用部件和夹具，组成的半自动或自动专用机床。组合机床一般采用多轴、多刀、多工序、多面或多工位同时加工的方式，生产效率比通用机床高几倍至几十倍。由于通用部件已经标准化和系列化，可根据需要灵活配置，能缩短设计和制造周期。因此，组合机床兼有低成本和高效率的优点，在大批、大量生产中得到广泛应用，并可用以组成自动生产线。组合机床一般用于加工箱体类或特殊形状的零件。加工时，工件一般不旋转，由刀具的旋转运动和刀具与工件的相对进给运动，来实现钻孔、扩孔、锪孔、铰孔、镗孔、铣削平面、切削内外螺纹以及加工外圆和端面等。有的组合机床采用车削头夹持工件使之旋转，由刀具作进给运动，也可实现某些回转体类零件（如飞轮、汽车后桥半轴等）的外圆和端面加工。随着 PLC 控制技术日益成熟并得到越来越广泛的应用，利用原有的继电器—接触器控制电路设计 PLC 控制系统，或直接进行 PLC 控制系统的设计，都能很好地满足组合机床自动化控制的要求。本次设计的要求如下：如图所示为某一组合机床的示意图，左面为 1#箱体移动式动力头。主轴电机M1 为 5.5KW、1440 转/分钟，1#箱体的进给电机为 M3 为 1.5KW、1450 转/分钟，工进与快进采用电磁铁 YV1（DC24V,10W）进行切换；右面为 2#箱体移动式动力头。主轴电机 M2 为 5.5KW、1440 转/分钟，2#箱体的工作进给电机为 M4,为1.5KW、1450 转/分钟，工进与快进采用电磁铁 YV2（DC24V，10W）进行切换。SQ1 为左动力头的原位限位，SQ3 为左动力头的快进限位，SQ5 为左动力头的工进限位，SQ2 为右动力头的原位限位，SQ4 为右动力头的快进限位，SQ6 为右动力头的工进限位，具体要求如下：1. 左、右两动力头均要求快进一工进一快退的工作循环。2. 可使左、右两动力头同时工作，也可进行单独调整。3. 加工过程中需要进行冷却。4. 应有电源有信号指示，动力头正在工作信号指示。5. 应有局部照明必要的保护环节。2方案...
