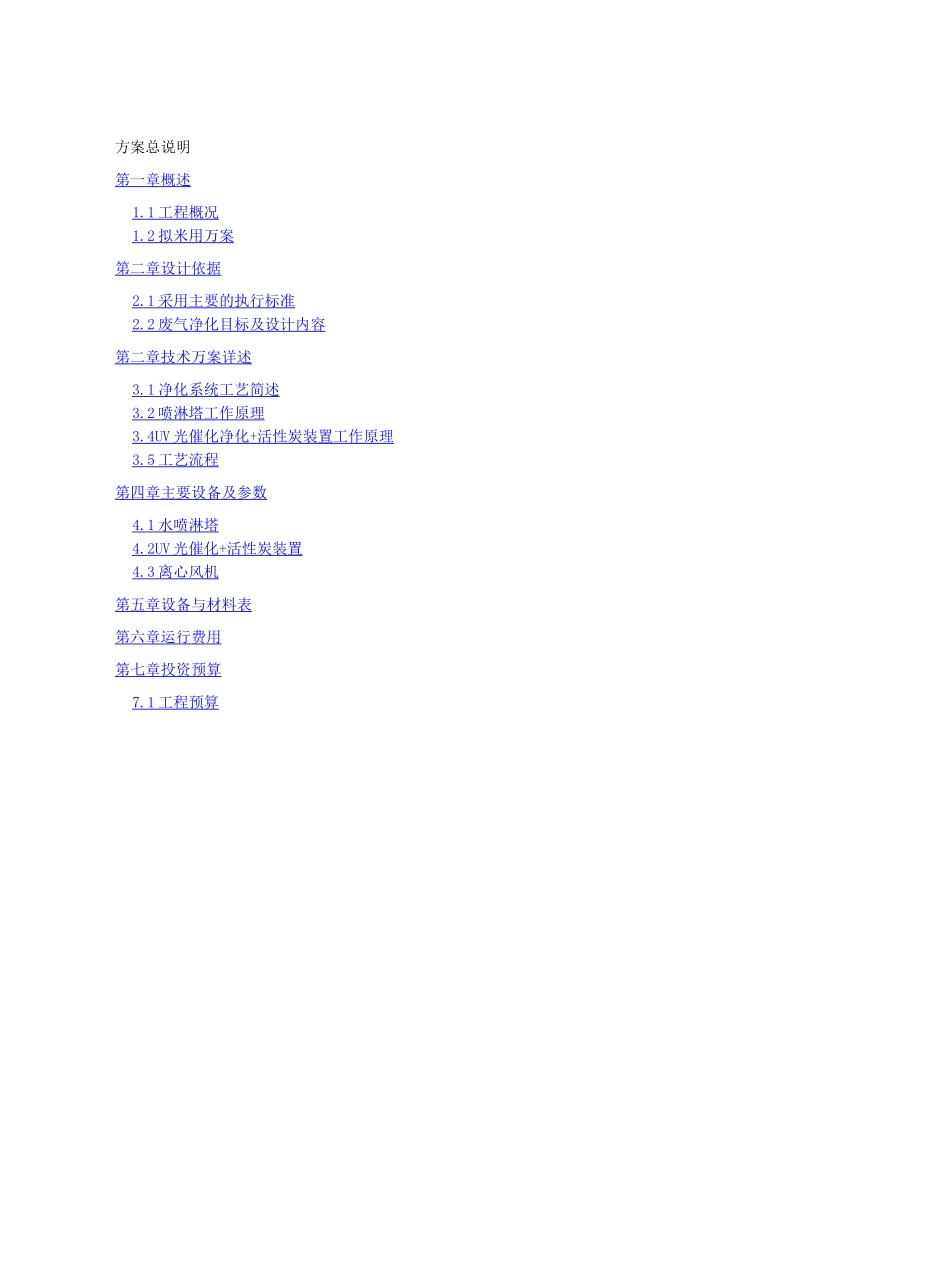

HUAsystemofficeroom【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】喷油废气治理工程喷淋+紫外催化氧化+活性炭吸附工艺技术方案二O—年九月方案总说明第一章概述1.1 工程概况 1.2 拟米用万案 第二章设计依据2.1 采用主要的执行标准 2.2 废气净化目标及设计内容 第二章技术万案详述3.1 净化系统工艺简述 3.2 喷淋塔工作原理 3.4UV 光催化净化 + 活性炭装置工作原理 3.5 工艺流程 第四章主要设备及参数4.1 水喷淋塔 4.2UV 光催化 + 活性炭装置 4.3 离心风机 第五章设备与材料表第六章运行费用第七章投资预算7.1 工程预算 方案总说明本方案有以下特点：1、采用水喷淋+干式过滤器+紫外催化氧化+活性炭吸附工艺，不仅解决了漆雾问题，更彻底解决了废气中的 VOC 成份，能满足现有地方环保标准。循环水中投加除漆药剂及混凝剂，使循环水中的漆雾以浮渣脱除，水循环利用。2、离心风机采用变频控制，能实时调整风机的转速，调节风量的大小，有效控制喷漆房内的压力，使喷漆房形成微负压，不仅能有效保证喷漆效果，更节约电能。3、本方案完全能达到现有地方环保标准，确保了业主没有后顾之忧。第一章概述1.1 工程概况1.1.1 废气的产生及其危害公司主要产品包含等各类注塑、五金精密部件。生产车间有喷油生产线 6 条分别为底漆喷柜 2 套，面漆喷柜 3 套，中漆喷柜 1 套，采用固定抢自动喷油，喷柜长度 4 米。根据三同时的要求，业主需对车间经水帘柜预处理后的喷油废气进行处理并达标排放。喷油废气的主要污染成分为漆雾颗粒及苯、甲苯、二甲苯等挥发性有机物（VOCs）。该类有机物若不经处理或处理不彻底排放到大气环境中，会使人食欲不振、头昏脑胀、恶心、呕吐，而且可直接对呼吸道、内分泌系统、循环系统及神经系统产生危害。它们具有大气污染和有害气体污染的两重性。根据三同时的要求，该废气需进行彻底治理达标后排放。我公司技术人员经现场调研，特做此废气处理方案以供参考。1.1.2 废气的性质上述废气污染物成分主要为漆雾颗粒及苯、甲苯、二甲苯等可挥发性有机废气。漆雾颗粒可通过喷淋塔去除，废气中的有机成分三苯类可通过 UV 光催化氧化设备去除。1.1.3 废气量的计算现业主喷油生产线设有 6 个水帘柜，每个水帘柜气量分别为 30000m3/h，合计180000m3/h。本方案设 6 套处理系统分别对应 6 个水帘柜的喷油废气处理，每套30000m3/h,共计 180000m3/h。1.1.4 废气浓度表 1 主要污染物浓度序号污染物名...
