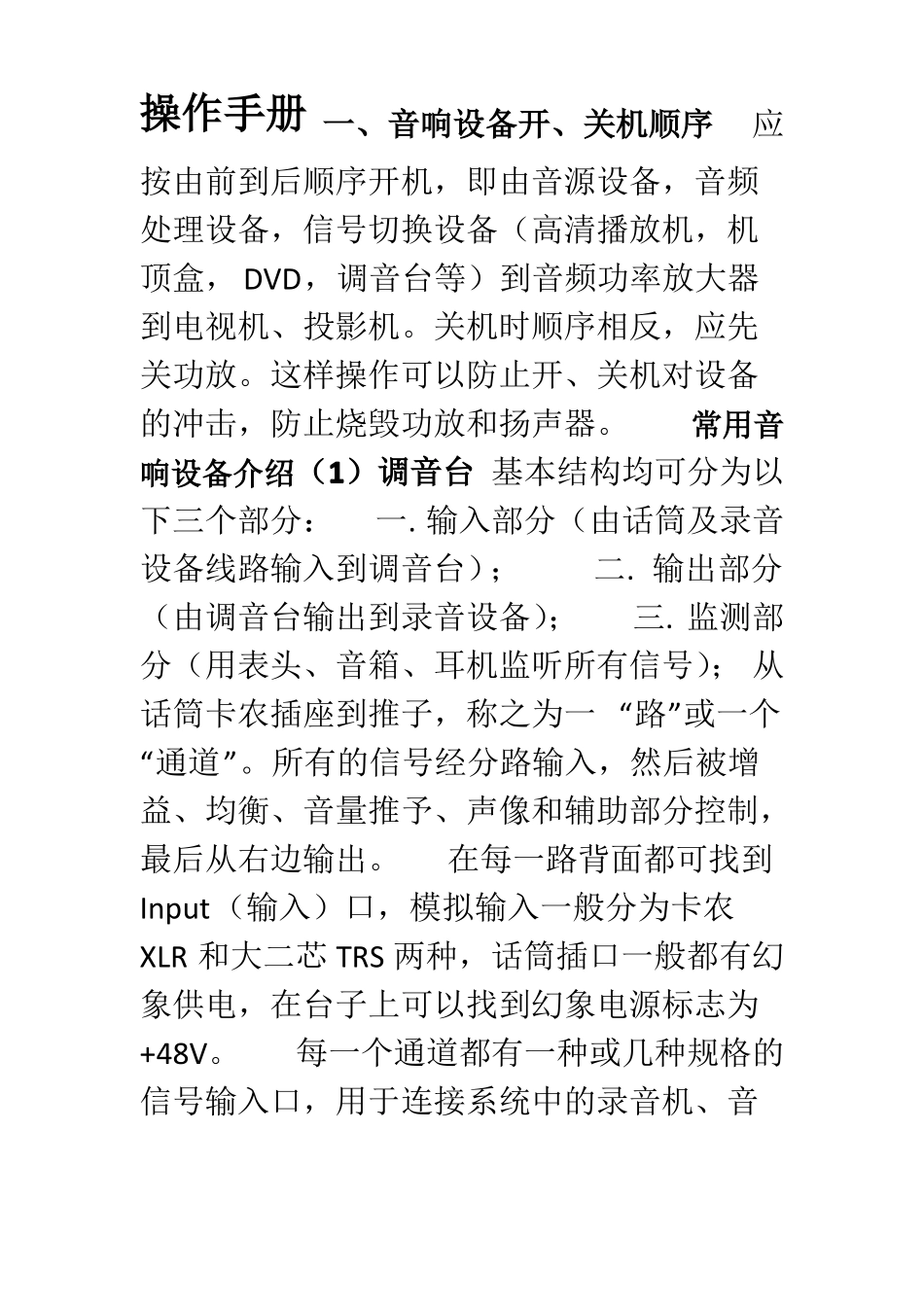

操作手册 一、音响设备开、关机顺序应按由前到后顺序开机，即由音源设备，音频处理设备，信号切换设备（高清播放机，机顶盒， DVD，调音台等）到音频功率放大器到电视机、投影机。关机时顺序相反，应先关功放。这样操作可以防止开、关机对设备的冲击，防止烧毁功放和扬声器。常用音响设备介绍（1）调音台 基本结构均可分为以下三个部分：一. 输入部分（由话筒及录音设备线路输入到调音台）；二. 输出部分（由调音台输出到录音设备）；三. 监测部分（用表头、音箱、耳机监听所有信号）； 从话筒卡农插座到推子，称之为一 “路”或一个“通道”。所有的信号经分路输入，然后被增益、均衡、音量推予、声像和辅助部分控制，最后从右边输出。在每一路背面都可找到Input（输入）口，模拟输入一般分为卡农XLR 和大二芯 TRS 两种，话筒插口一般都有幻象供电，在台子上可以找到幻象电源标志为+48V。每一个通道都有一种或几种规格的信号输入口，用于连接系统中的录音机、音源、合成器等的音频输出口，或者插上动圈、电容、无线话筒等。信号输入插口分为低阻平衡输入(LO—Z 卡侬)及高阻不平衡输入(HI—Z 二芯)。 一般的音响设备的接法采用不平衡式，信号“+”、“-”的其中一端和信号线的屏蔽层公用。例如：一芯屏蔽线，芯线是信号 “+”，屏蔽线是信号 “-”和地线。这比没有屏蔽的平行线的感应噪声要少，属于筒易型不完全屏蔽。专业音响设备的输入输出都采用平衡式两芯信号线，芯线信号分 “+”、“-”传输，另外再接屏蔽线，“+”、“-”使用独立的地线，插头使用卡侬 XLR 插头。和这些输入口紧连的通常是一个调节旋钮，称之为增益钮（gain）,是用来调整信号输入量的，即当信号太强时对其削减，太弱时则对其提升，根据不同的接插形式增益自动识别调整响应电平范围，增益旋钮是作为声音输入调音台的第一个关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。增益下面有一个 80HZ 以下切除按钮，用于降低低频噪声和人声应用中阻断 80HZ 以下无用频率。当增益旋钮设置好以后，就可以使用通道的音量推子（通常位于调音台面板的最下端）来确定该通道信号发送给总线的音量大小。音量推子实际上是一个衰减器，用于对该通道的输出信号进行衰减。当推子位于最下端（或音量旋钮位于最左端）时，信号被无穷衰减，这时，该通道没有信号输出。．推子学名“推拉衰减器”，俗称“推子”。正确的使用应是推子放在 0 刻...
