低压线缆连接及绝缘接线方法

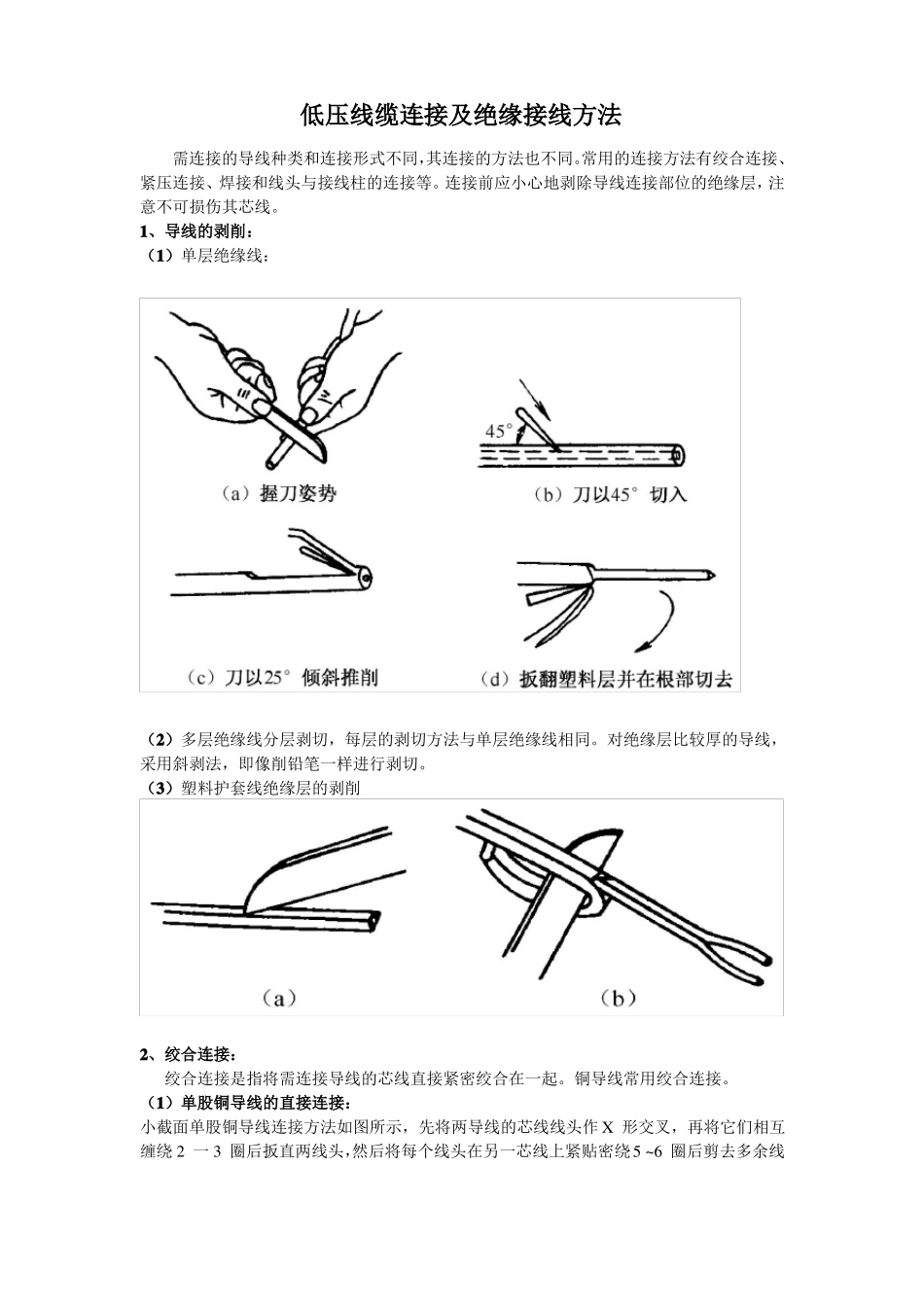

低压线缆连接及绝缘接线方法_第1页
1/7
低压线缆连接及绝缘接线方法_第2页
2/7
低压线缆连接及绝缘接线方法_第3页
3/7
低压线缆连接及绝缘接线方法需连接的导线种类和连接形式不同,其连接的方法也不同。常用的连接方法有绞合连接、紧压连接、焊接和线头与接线柱的连接等。连接前应小心地剥除导线连接部位的绝缘层,注意不可损伤其芯线。1、导线的剥削:(1)单层绝缘线:(2)多层绝缘线分层剥切,每层的剥切方法与单层绝缘线相同。对绝缘层比较厚的导线,采用斜剥法,即像削铅笔一样进行剥切。(3)塑料护套线绝缘层的剥削2、绞合连接:绞合连接是指将需连接导线的芯线直接紧密绞合在一起。铜导线常用绞合连接。(1)单股铜导线的直接连接:小截面单股铜导线连接方法如图所示,先将两导线的芯线线头作 X 形交叉,再将它们相互缠绕 2 一 3 圈后扳直两线头,然后将每个线头在另一芯线上紧贴密绕 5 ~6 圈后剪去多余线头即可。(2)大截面单股铜导线连接方法如图所示,先在两导线的芯线重叠处填入一根相同直径的芯线,再用一根截面约1.5mm2 的裸铜线在其上紧密缠绕,缠绕长度为导线直径的1 〔 暗左右,然后将被连接导线的芯线线头分别折回,再将两端的缠绕裸铜线继续缠绕5 一 6 圈后剪去多余线头即可。3、单股铜导线的分支连接:(1)单股铜导线的丁字分支连接如图所示,将支路芯线的线头紧密缠绕在干路芯线上5 ~8 圈后剪去多余线头即可。对于较小截面的芯线,可先将支路芯线的线头在干路芯线上打一个环绕结,再紧密缠绕 5 ~8 圈后剪去多余线头即可。(2)单股铜导线的+字分支连接如上图所示,将上下支路芯线的线头紧密缠绕在干路芯线上 5 ~8 圈后剪去多余线头即可。可以将上下支路芯线的线头向一个方向缠绕,也可以向左右两个方向缠绕4、多股铜导线的直接连接:(1)多股铜导线的直接连接如图所示,首先将剥去绝缘层的多股芯线拉直,将其靠近绝缘层的约 1 / 3 芯线绞合拧紧,而将其余 2 / 3 芯线成伞状散开,另一根需连接的导线芯线也如此处理。接着将两伞状芯线相对着互相插入后捏平芯线,然后将每一边的芯线线头分作3组,先将某一边的第 1 组线头翘起并紧密缠绕在芯线上,再将第 2 组线头翘起并紧密缠绕在芯线上,最后将第 3 组线头翘起并紧密缠绕在芯线上。以同样方法缠绕另一边的线头。5、多股铜导线的分支连接:(1)一种方法如图所示,将支路芯线 90 度 折弯后与干路芯线并行 ( a ) ,然后将线头折回并紧密缠绕在芯线上即可(b)(2)另一种方法如上图所示,将支路芯线靠近绝缘层的约1 /8 芯线绞合拧紧,其余 7...
