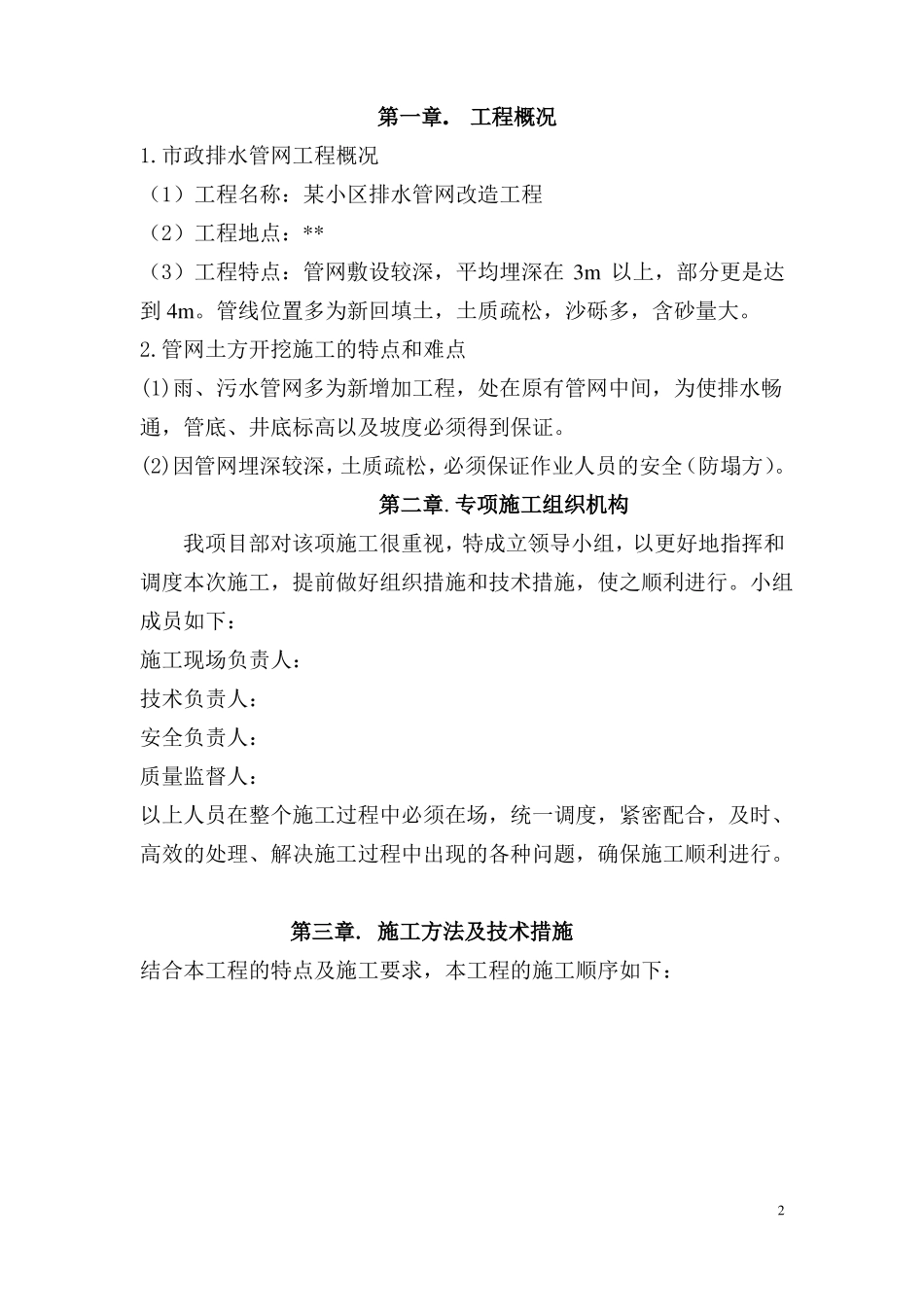

某小区改造工程市政排水管网施工方案第一章.工程概况1.市政排水管网工程概况(1)工程名称:某小区排水管网改造工程(2)工程地点:**(3)工程特点:管网敷设较深,平均埋深在 3m 以上,部分更是达到 4m。管线位置多为新回填土,土质疏松,沙砾多,含砂量大。2.管网土方开挖施工的特点和难点(1)雨、污水管网多为新增加工程,处在原有管网中间,为使排水畅通,管底、井底标高以及坡度必须得到保证。(2)因管网埋深较深,土质疏松,必须保证作业人员的安全(防塌方)。第二章.专项施工组织机构我项目部对该项施工很重视,特成立领导小组,以更好地指挥和调度本次施工,提前做好组织措施和技术措施,使之顺利进行。小组成员如下:施工现场负责人:技术负责人:安全负责人:质量监督人:以上人员在整个施工过程中必须在场,统一调度,紧密配合,及时、高效的处理、解决施工过程中出现的各种问题,确保施工顺利进行。第三章. 施工方法及技术措施结合本工程的特点及施工要求,本工程的施工顺序如下:21.施工前准备工作(1)作业人员和施工管理人员,必须熟悉图纸。基础开挖前,做好对施工员、挖掘机操作司机的技术交底工作,使所有人员均做到心中有数。安排工作经验丰富的挖掘机司机进行操作,每台挖掘机均配施工员现场指挥。竣工验收沟槽回填管道严密性试验检 查 验 收接口、管带砌筑井检 查 验 收下管检 查 验 收模 板 安 装施 工 前 准 备测 量 放 线沟 槽 支 撑管 道 沟 槽 开 挖检 查 验 收浇筑砼管座检 查 复 测3(2)测量工具检验合格,且在检验有效期期内。(3)作好设备试运转:对进场挖土、运输车辆及各种辅助设备进行维修检查、试运转。2.现场土方开挖(1)施工测量:施工前由测量人员先校核图纸,根据甲方提供的测量控制点和水准点及图上的线点位置,以及施工地段的地形地物,确定施测方法,布设测量控制网,并报监理工程师批准。由测量人员根据设计图纸放出管线及井位。注意预留工作位宽度。将施工地段的原地标高复测一次,以确定该施工地段的开挖深度。在施工过程中,施工人员要注意保护测量控制点,如发现测量控制点被破坏,及时会知测量人员补测,以保证测量精确度。(2)管沟开挖:开挖沟槽用反铲挖掘机进行开挖(70%),人工辅助配合(30%)。沟槽挖土方用自卸车外运至指定地点弃。根据反铲挖掘机的特点,采用自上而下的开挖方式。粗挖部分(雨、污主干管埋深超 2.5m)采用 1m3 反铲挖土运至...
