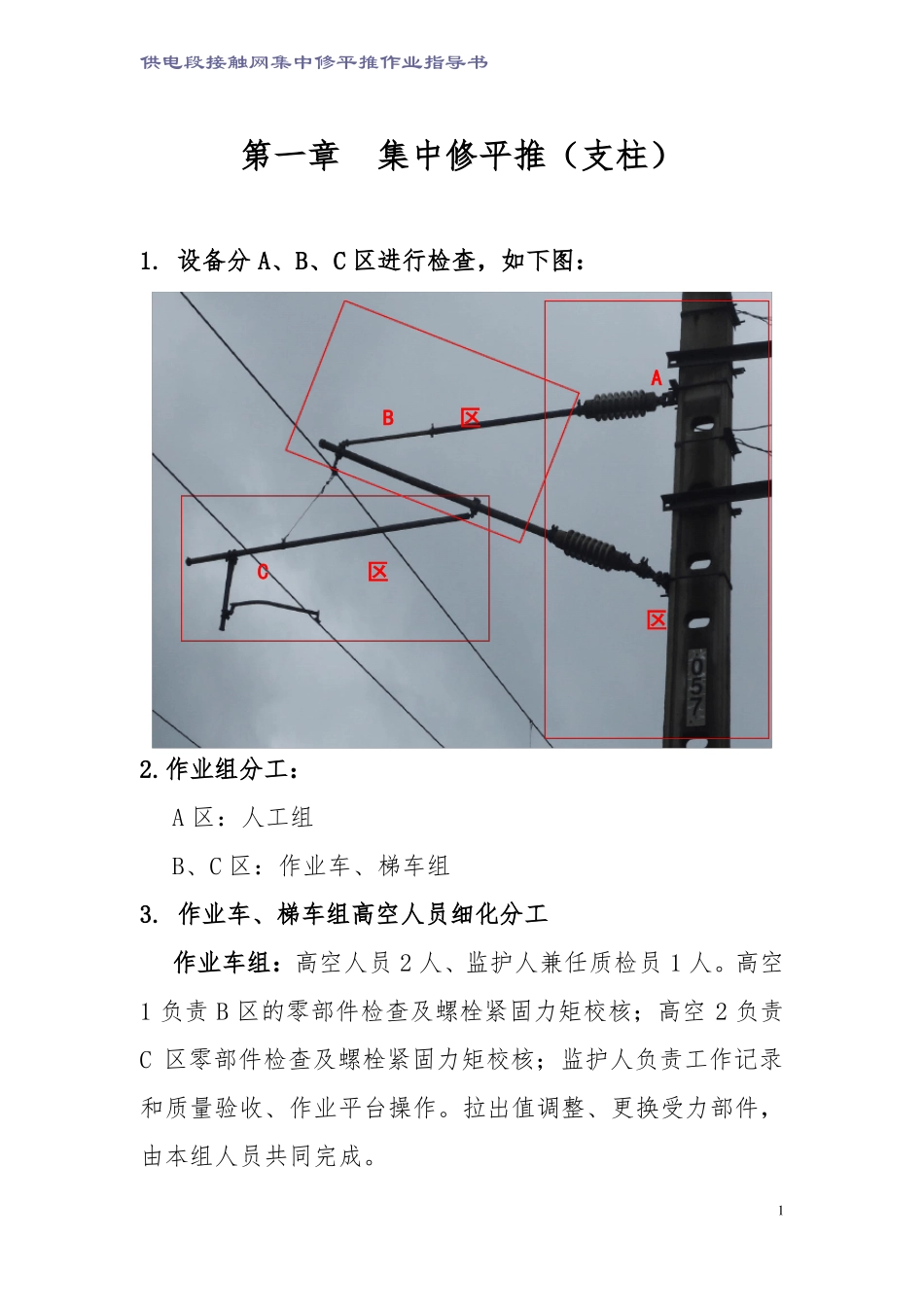

供电段接触网集中修平推作业指导书第一章集中修平推（支柱）1. 设备分 A、B、C 区进行检查，如下图： B区AC区区2.作业组分工：A 区：人工组B、C 区：作业车、梯车组3. 作业车、梯车组高空人员细化分工作业车组：高空人员 2 人、监护人兼任质检员 1 人。高空1 负责 B 区的零部件检查及螺栓紧固力矩校核；高空 2 负责C 区零部件检查及螺栓紧固力矩校核；监护人负责工作记录和质量验收、作业平台操作。拉出值调整、更换受力部件，由本组人员共同完成。1供电段接触网集中修平推作业指导书梯车组：高空人员 2 人、监护人兼任质检员和辅助 1 人、辅助人员 2 人。高空 1 负责 B 区的零部件检查及螺栓紧固力矩校核；高空 2 负责 C 区零部件检查及螺栓紧固力矩校核；监护人负责工作记录和质量验收。拉出值调整、更换受力部件，由本组人员共同完成。4.平推检修作业内容4.1A 区 主要负责瓷瓶铁锚压板 [悬式绝缘子以带电侧第一片瓷瓶（含） ]至支柱的设备平推检查维修。主要涵盖支柱外观检查、标志牌、上下部腕臂底座、回流线、回流跳线、接地极等部件的平推检查及检修。4.2B 区 主要负责支持装置处的检修。主要涵盖套管绞环、调节板+拉杆（压管）、承力索位置调整、钩头鞍子等部件的平推检查及检修。4.3 C 区 主要负责定位处检修。主要涵盖官帽、定位环、套管双耳、防风支撑、定位管、定位器、定位线夹、斜拉线等部件的检查，拉出值、定位坡度的调整。5. 检查项目及内容5.1上下部腕臂底座及瓷瓶铁铆压板的检查：1、上、下部腕臂底座穿钉是否紧固，弹簧垫片是否压平，有无副帽。2、上、下部腕臂底座棒式绝缘子顶部铁锚压板安装是否正确，弹簧垫片是否压平。 3、瓷瓶是否破损，有无脏污、破损、2供电段接触网集中修平推作业指导书烧伤痕迹。5.2斜撑的检查：1、零部件的外观检查，无裂纹变形，零部件连接状态； 2、检查螺母是否按规定力矩紧固，锁片是否安装标准。5.3限位定位器座的检查： 对限位定位器座的外观整体检查，检查螺栓是否紧固，垫片是否压平，紧固螺帽是否缺失；定位器支座必须垂直大地，不得顺线路偏斜。5.4定位器的状态检查：1、对定位器的外观整体检查，检查定位器是否破损、开裂，是否入槽，有无烧伤痕迹，发现问题则进行更换。 2、对定位器坡度（定位器与水平线夹角的正切值）进行测量，要保持在 1/10-1/5 范围内。若坡度大于 1/5 或小于 1/10 则进行调整。3、拉出值调整。4、定位偏移调整...
