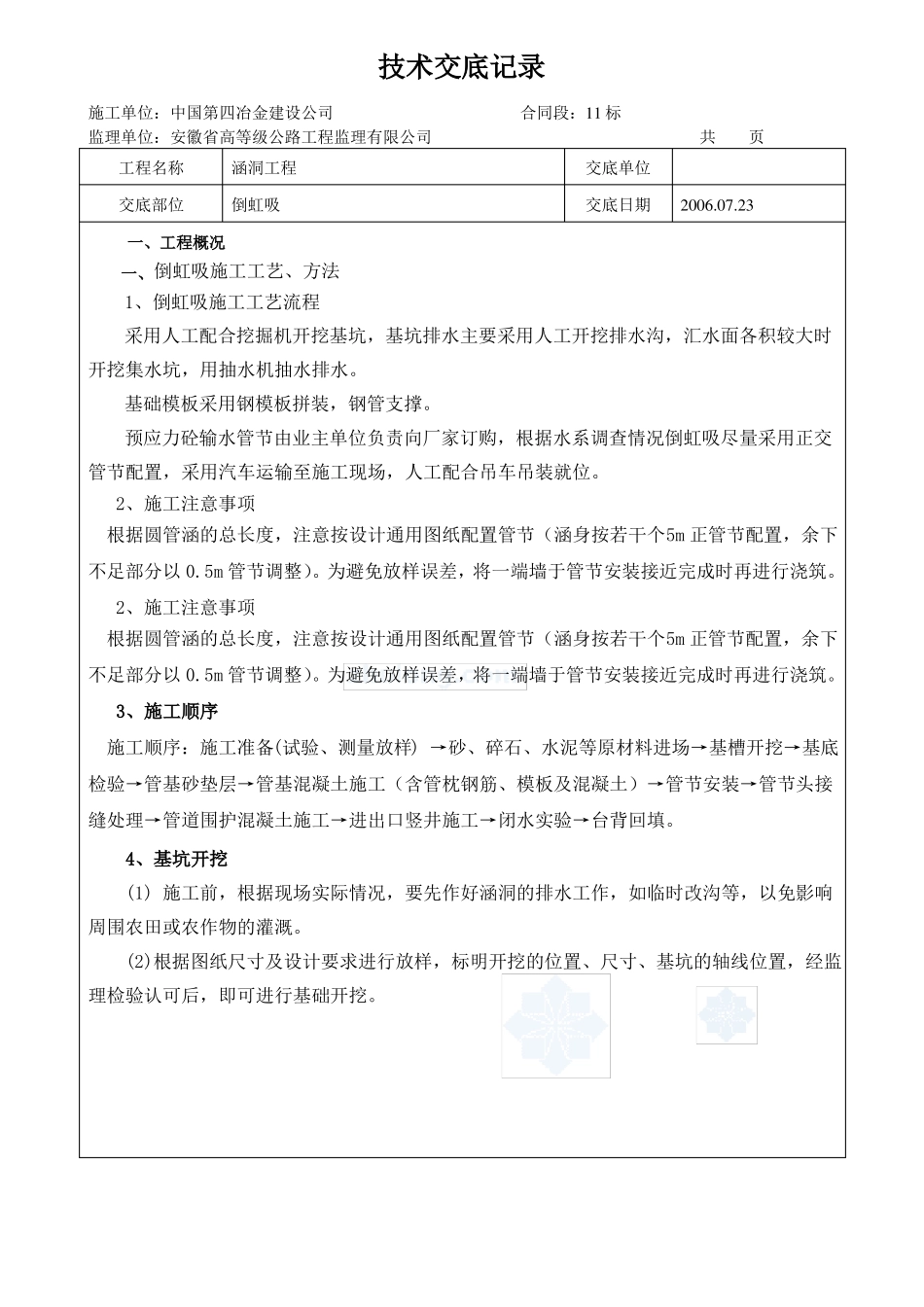

技术交底记录施工单位：中国第四冶金建设公司合同段：11 标监理单位：安徽省高等级公路工程监理有限公司共页工程名称交底部位涵洞工程倒虹吸交底单位交底日期2006.07.23一、工程概况一、倒虹吸施工工艺、方法1、倒虹吸施工工艺流程采用人工配合挖掘机开挖基坑，基坑排水主要采用人工开挖排水沟，汇水面各积较大时开挖集水坑，用抽水机抽水排水。基础模板采用钢模板拼装，钢管支撑。预应力砼输水管节由业主单位负责向厂家订购，根据水系调查情况倒虹吸尽量采用正交管节配置，采用汽车运输至施工现场，人工配合吊车吊装就位。2、施工注意事项根据圆管涵的总长度，注意按设计通用图纸配置管节（涵身按若干个5m 正管节配置，余下不足部分以 0.5m 管节调整）。为避免放样误差，将一端墙于管节安装接近完成时再进行浇筑。2、施工注意事项根据圆管涵的总长度，注意按设计通用图纸配置管节（涵身按若干个5m 正管节配置，余下不足部分以 0.5m 管节调整）。为避免放样误差，将一端墙于管节安装接近完成时再进行浇筑。3、施工顺序施工顺序：施工准备(试验、测量放样) →砂、碎石、水泥等原材料进场→基槽开挖→基底检验→管基砂垫层→管基混凝土施工（含管枕钢筋、模板及混凝土）→管节安装→管节头接缝处理→管道围护混凝土施工→进出口竖井施工→闭水实验→台背回填。4、基坑开挖(1) 施工前，根据现场实际情况，要先作好涵洞的排水工作，如临时改沟等，以免影响周围农田或农作物的灌溉。(2)根据图纸尺寸及设计要求进行放样，标明开挖的位置、尺寸、基坑的轴线位置，经监理检验认可后，即可进行基础开挖。(3) 用人工配合挖掘机开挖基坑，为确保基础施工有足够的工作面，基坑开挖范围为基础周边以外 50~100cm，基坑两侧边坡按 1：0.5~1:1 进行放坡。基坑开挖过程中要始终保持基底有良好的排水状态，确保基坑干燥，不积水。为防止设计基底位置土层扰动，机械开挖接近设计标高时要预留 20cm 厚度，余下部分用人工进行开挖整平，防止超挖。基底超挖在规范允许范围内用砂砾层找平，严禁基坑超挖后用虚土回填。(4) 基坑开挖至设计标高后，必须进行承载力检测，要求地基承载力不小于设计规定要求，地基承载力自检合格并经监理工程师检验签认后，方可进行下道工序施工；若地基承载力达不到设计承载力要求，经监理工程师同意批准，可采取换填、改良或基他处理措施，以达到设计基底承载力要求。5、管基、管枕、管道围护部位施工管基、管枕、管道围护部...
