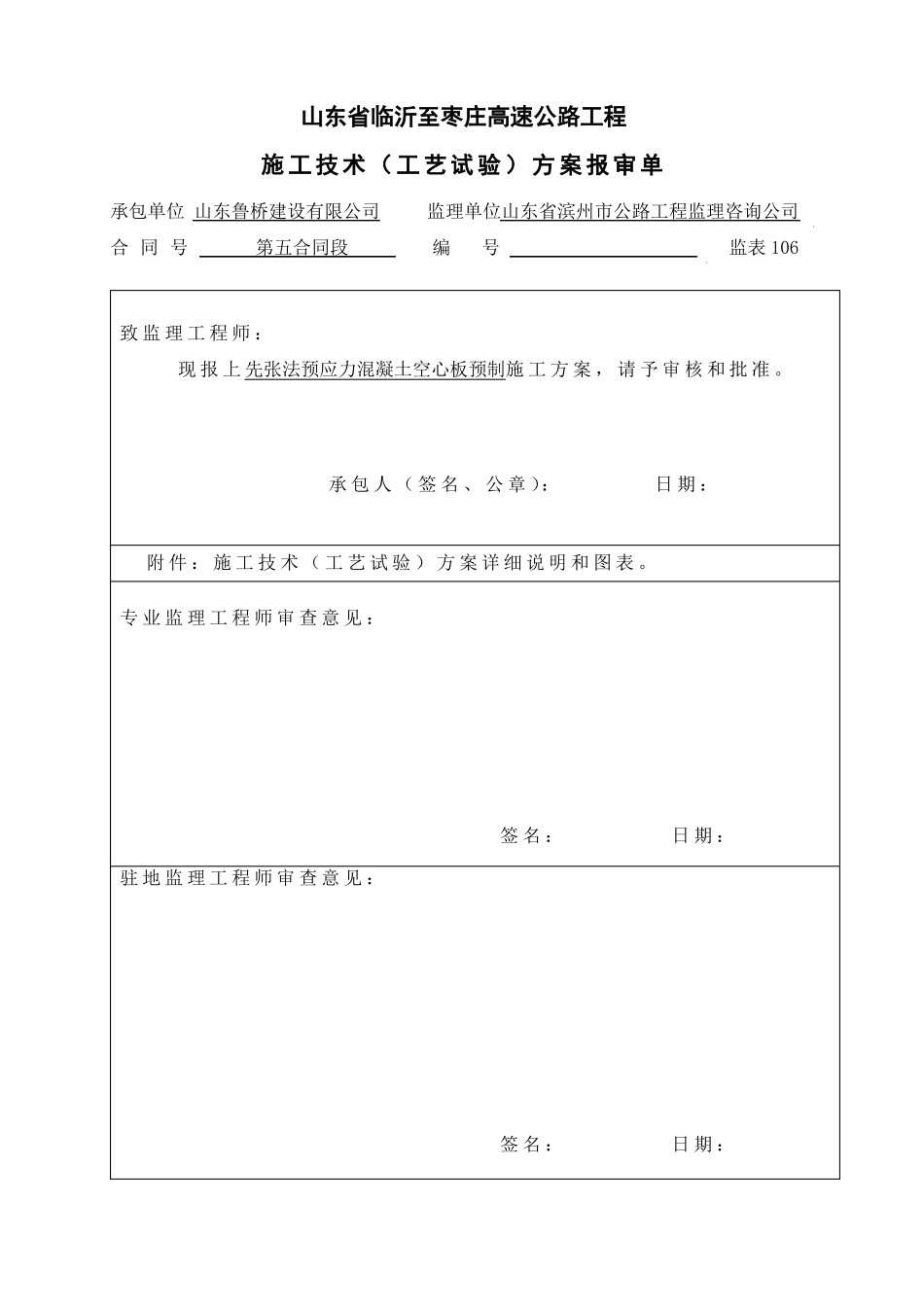

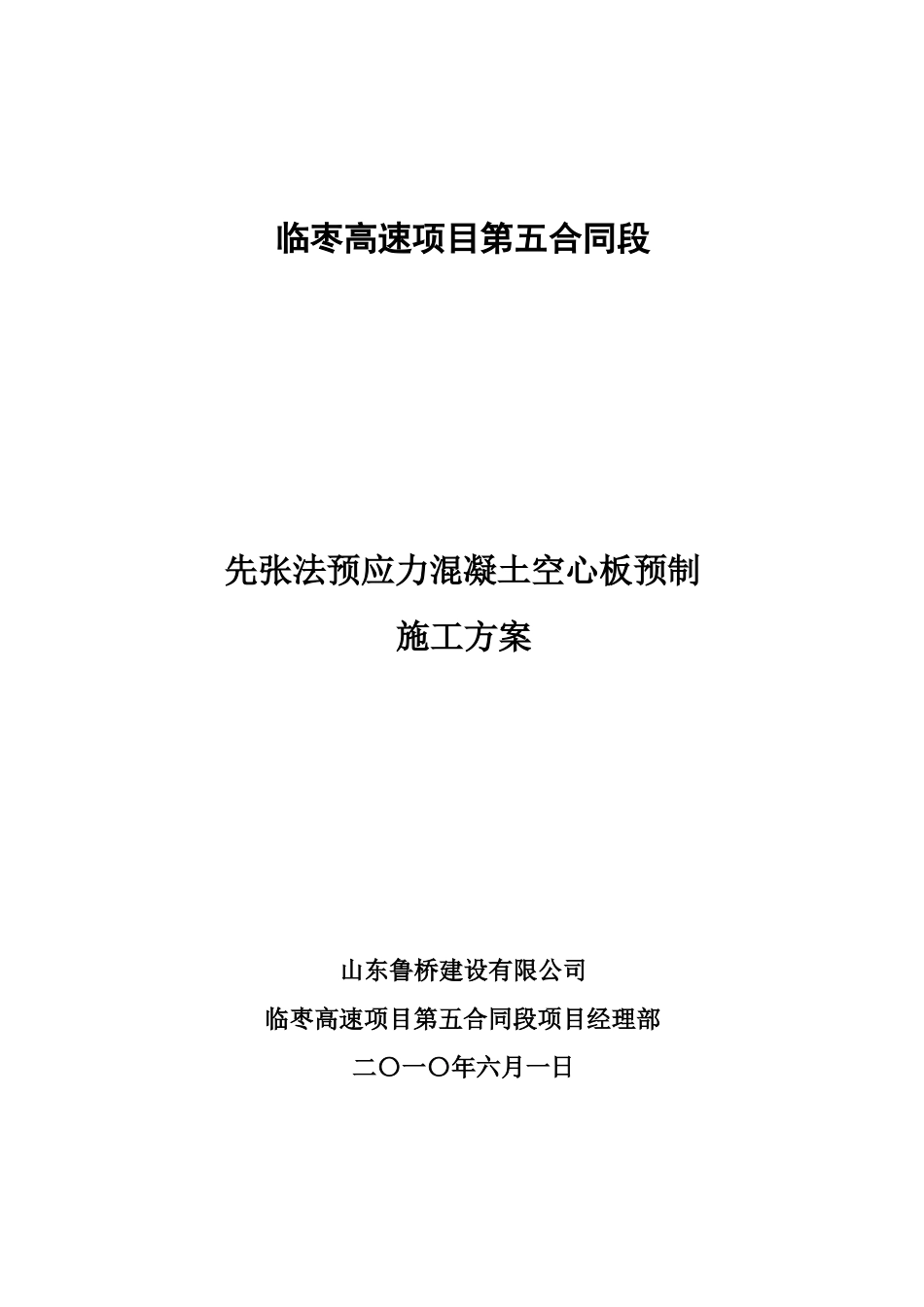

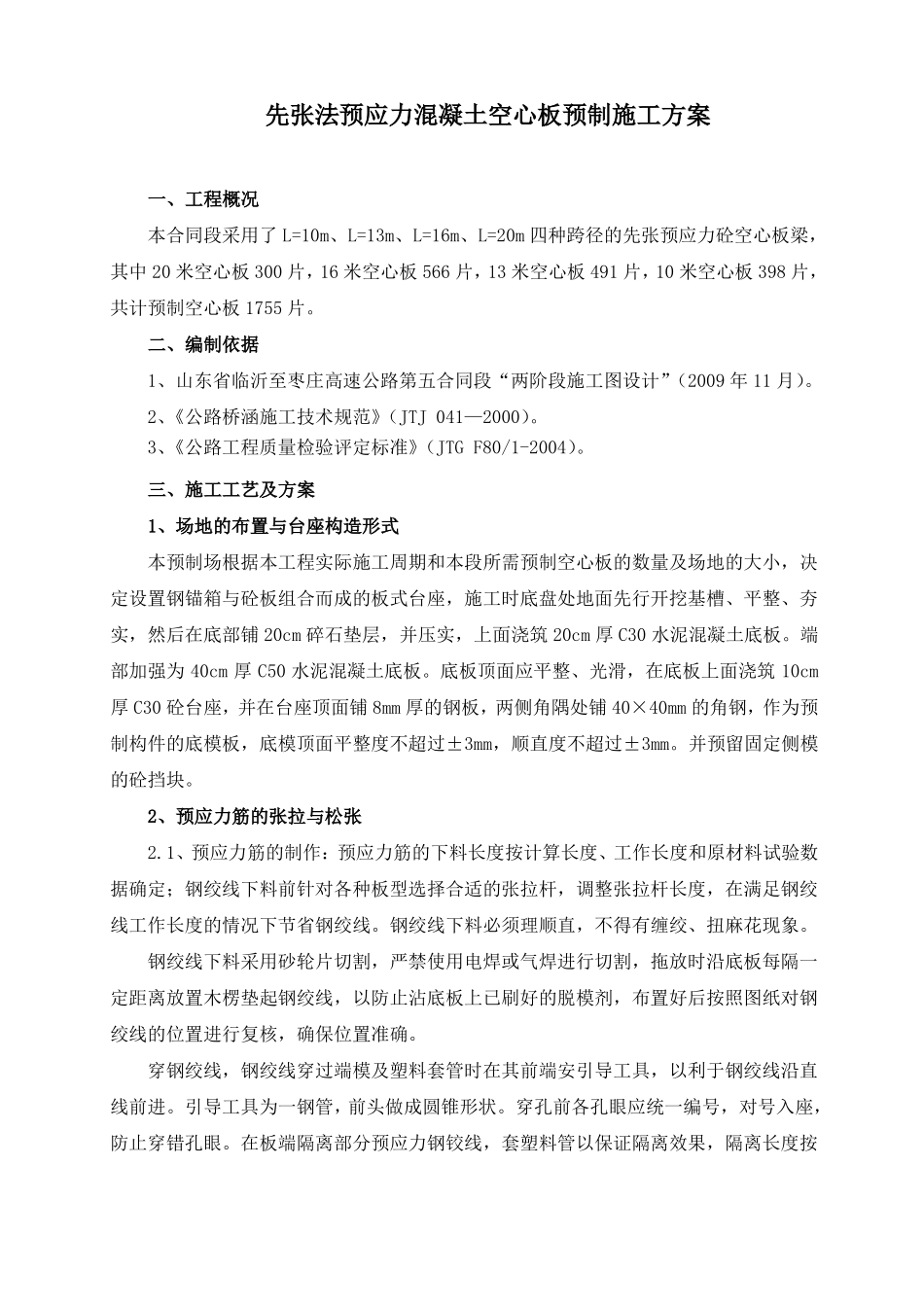

山东省临沂至枣庄高速公路工程施 工 技 术 ( 工 艺 试 验 ) 方 案 报 审 单承包单位 山东鲁桥建设有限公司监理单位山东省滨州市公路工程监理咨询公司.合 同 号第五合同段编号.监表 106致 监 理 工 程 师 :现 报 上 先张法预应力混凝土空心板预制施 工 方 案 , 请 予 审 核 和 批 准 。承 包 人 ( 签 名 、 公 章 ):日 期 :附 件 : 施 工 技 术 ( 工 艺 试 验 ) 方 案 详 细 说 明 和 图 表 。专 业 监 理 工 程 师 审 查 意 见 :签 名 :日 期 :驻 地 监 理 工 程 师 审 查 意 见 :签 名 :日 期 :临枣高速项目第五合同段先张法预应力混凝土空心板预制施工方案山东鲁桥建设有限公司临枣高速项目第五合同段项目经理部二〇一〇年六月一日先张法预应力混凝土空心板预制施工方案一、工程概况本合同段采用了 L=10m、L=13m、L=16m、L=20m 四种跨径的先张预应力砼空心板梁,其中 20 米空心板 300 片,16 米空心板 566 片,13 米空心板 491 片,10 米空心板 398 片,共计预制空心板 1755 片。二、编制依据1、山东省临沂至枣庄高速公路第五合同段“两阶段施工图设计”(2009 年 11 月)。2、《公路桥涵施工技术规范》(JTJ 041—2000)。3、《公路工程质量检验评定标准》(JTG F80/1-2004)。三、施工工艺及方案1、场地的布置与台座构造形式本预制场根据本工程实际施工周期和本段所需预制空心板的数量及场地的大小,决定设置钢锚箱与砼板组合而成的板式台座,施工时底盘处地面先行开挖基槽、平整、夯实,然后在底部铺 20cm 碎石垫层,并压实,上面浇筑 20cm 厚 C30 水泥混凝土底板。端部加强为 40cm 厚 C50 水泥混凝土底板。底板顶面应平整、光滑,在底板上面浇筑 10cm厚 C30 砼台座,并在台座顶面铺 8mm 厚的钢板,两侧角隅处铺 40×40mm 的角钢,作为预制构件的底模板,底模顶面平整度不超过±3mm,顺直度不超过±3mm。并预留固定侧模的砼挡块。2、预应力筋的张拉与松张2.1、预应力筋的制作:预应力筋的下料长度按计算长度、工作长度和原材料试验数据确定;钢绞线下料前针对各种板型选择合适的张拉杆,调整张拉杆长度,在满足钢绞线工作长度的情况下节省钢绞线。钢绞线下料必须理顺直,不得有缠绞、扭麻花现象。钢绞线下料采用砂轮片切割,严禁使用电焊或气焊进行切割,拖放时沿底板每隔...
