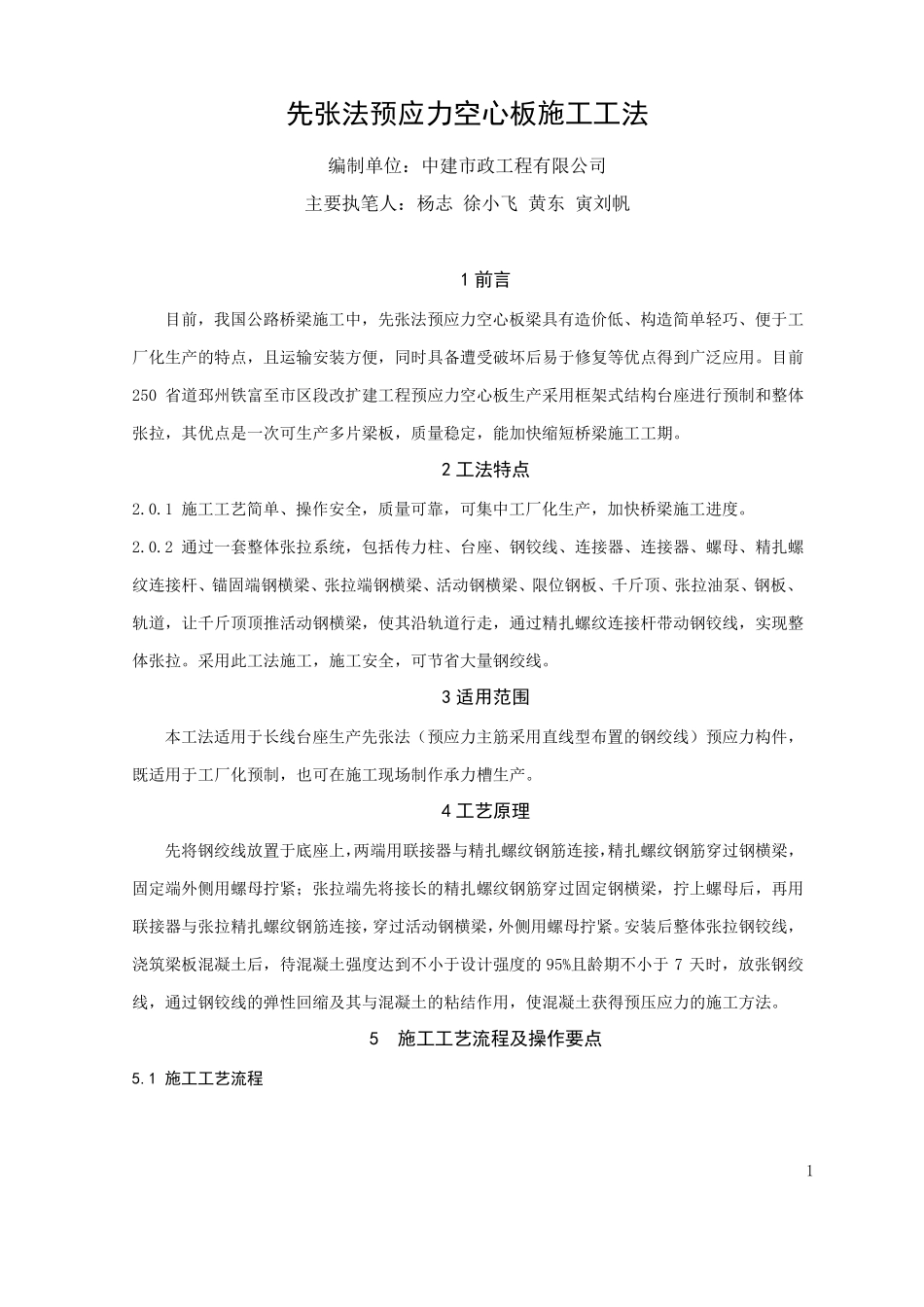

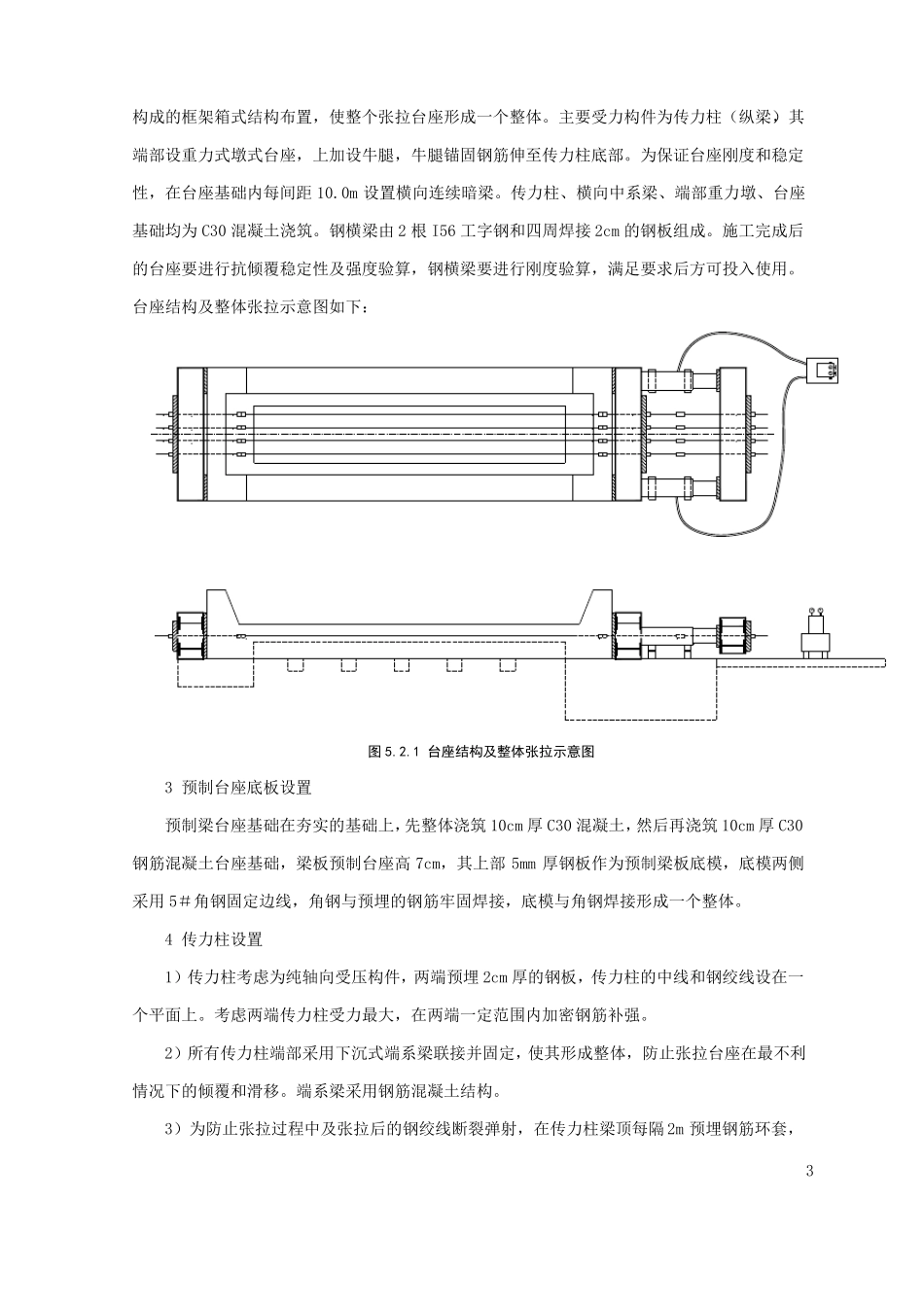

先张法预应力空心板施工工法编制单位：中建市政工程有限公司主要执笔人：杨志 徐小飞 黄东 寅刘帆1 前言目前，我国公路桥梁施工中，先张法预应力空心板梁具有造价低、构造简单轻巧、便于工厂化生产的特点，且运输安装方便，同时具备遭受破坏后易于修复等优点得到广泛应用。目前250 省道邳州铁富至市区段改扩建工程预应力空心板生产采用框架式结构台座进行预制和整体张拉，其优点是一次可生产多片梁板，质量稳定，能加快缩短桥梁施工工期。2 工法特点2.0.1 施工工艺简单、操作安全，质量可靠，可集中工厂化生产，加快桥梁施工进度。2.0.2 通过一套整体张拉系统，包括传力柱、台座、钢铰线、连接器、连接器、螺母、精扎螺纹连接杆、锚固端钢横梁、张拉端钢横梁、活动钢横梁、限位钢板、千斤顶、张拉油泵、钢板、轨道，让千斤顶顶推活动钢横梁，使其沿轨道行走，通过精扎螺纹连接杆带动钢铰线，实现整体张拉。采用此工法施工，施工安全，可节省大量钢绞线。3 适用范围本工法适用于长线台座生产先张法（预应力主筋采用直线型布置的钢绞线）预应力构件，既适用于工厂化预制，也可在施工现场制作承力槽生产。4 工艺原理先将钢绞线放置于底座上，两端用联接器与精扎螺纹钢筋连接，精扎螺纹钢筋穿过钢横梁，固定端外侧用螺母拧紧；张拉端先将接长的精扎螺纹钢筋穿过固定钢横梁，拧上螺母后，再用联接器与张拉精扎螺纹钢筋连接，穿过活动钢横梁，外侧用螺母拧紧。安装后整体张拉钢铰线，浇筑梁板混凝土后，待混凝土强度达到不小于设计强度的 95%且龄期不小于 7 天时，放张钢绞线，通过钢铰线的弹性回缩及其与混凝土的粘结作用，使混凝土获得预压应力的施工方法。5施工工艺流程及操作要点5.1 施工工艺流程1台座施工钢铰线下料穿钢铰线张拉设备标定钢绞线张拉钢筋制作与绑扎侧模安装试件制作底板混凝土浇筑充气胶囊检查充气胶囊安装腹板及顶板混凝土浇筑先拆胶囊后拆侧模养护压试件放张凿毛移梁存放5.2 操作要点5.2.1 台座施工1 根据空心板跨径、用地等综合因素，考虑台座设置的长度。2 先张法台座采用传力柱（纵梁）、横向连续暗梁、底板、端部固定横梁、端部钢横梁连接2构成的框架箱式结构布置，使整个张拉台座形成一个整体。主要受力构件为传力柱（纵梁），其端部设重力式墩式台座，上加设牛腿，牛腿锚固钢筋伸至传力柱底部。为保证台座刚度和稳定性，在台座基础内每间距 10.0m 设置横向连续暗梁。传力柱、横向中系梁、端部重力墩、台...
