光伏发电站桩基施工组织设计

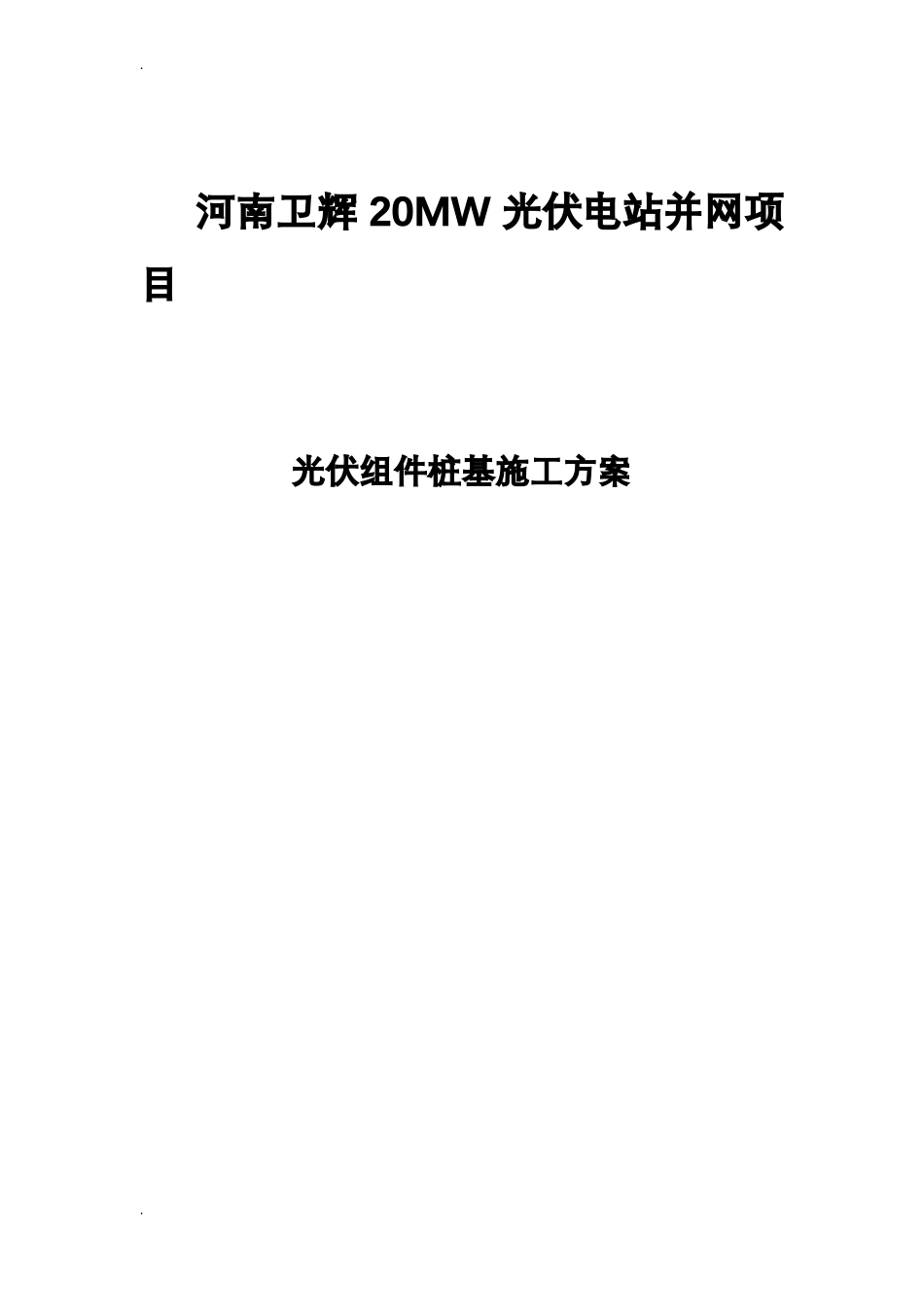

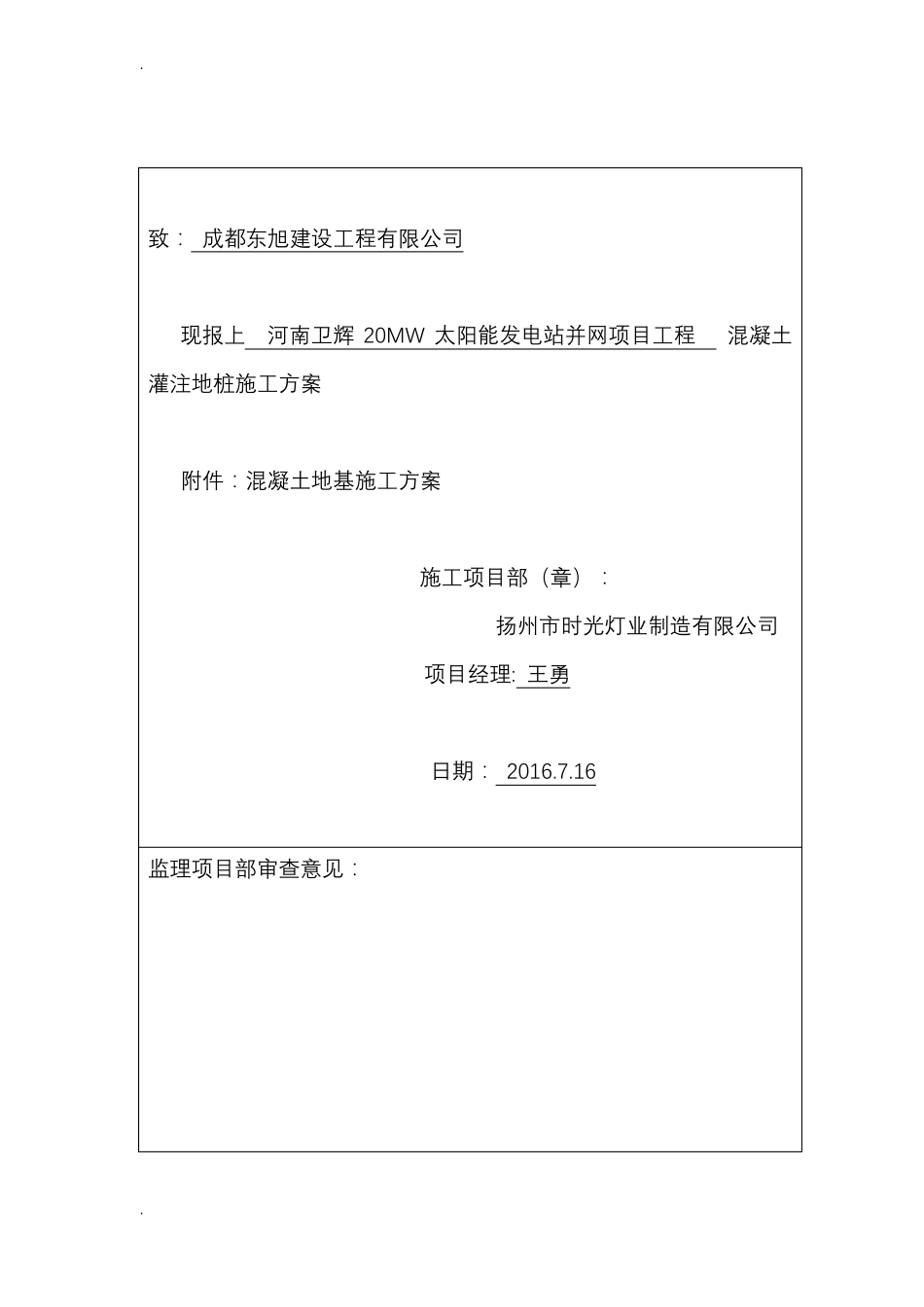

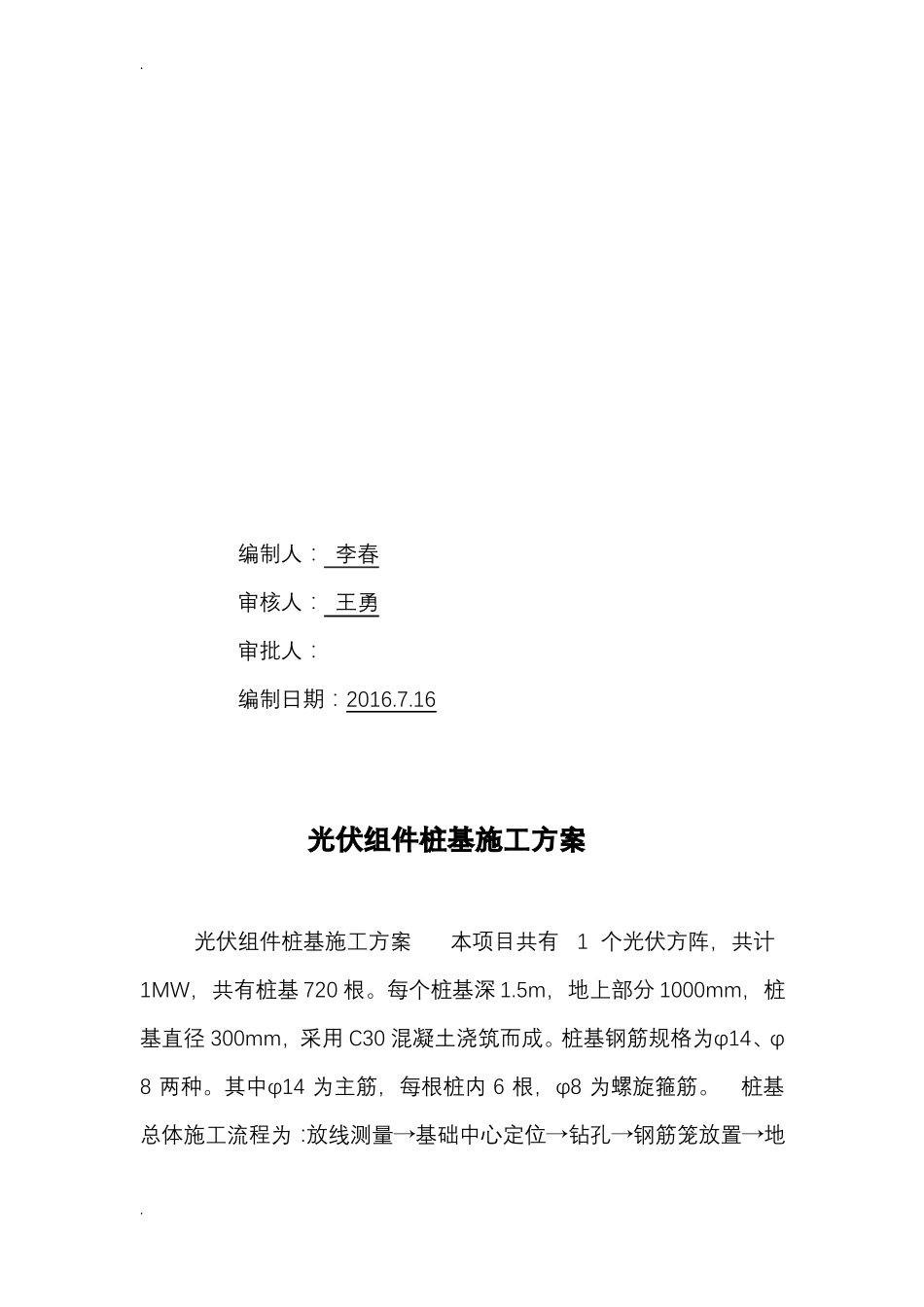

.致： 成都东旭建设工程有限公司现报上河南卫辉 20MW 太阳能发电站并网项目工程混凝土灌注地桩施工方案附件：混凝土地基施工方案施工项目部（章）：扬州市时光灯业制造有限公司项目经理: 王勇日期： 2016.7.16监理项目部审查意见：..河南卫辉 20MW 光伏电站并网项目.光伏组件桩基施工方案.编制人： 李春审核人： 王勇审批人：编制日期：2016.7.16光伏组件桩基施工方案光伏组件桩基施工方案本项目共有1 个光伏方阵，共计1MW，共有桩基 720 根。每个桩基深 1.5m，地上部分 1000mm，桩基直径 300mm，采用 C30 混凝土浇筑而成。桩基钢筋规格为φ14、φ8 两种。其中φ14 为主筋，每根桩内 6 根，φ8 为螺旋箍筋。桩基总体施工流程为：放线测量→基础中心定位→钻孔→钢筋笼放置→地..面模板安装→混凝土浇筑→预埋件放置→模板拆除→混凝土养护。1. 测量工程施工方案1.1 工作依据现有施工蓝图和 3 个定位桩（W1.W2.W3）。1.2 测量人员本工程共分为 1 个施工段，1 个分区。本工程现场配备现场管理人员 1 名，测量员 1 名，后勤人员 1 名，工人按需配备。职责如下：（1）管理人员对测量工作安排部署；（2）测量员收集整理测量资料，负责具体的测量放线与复核工作。1.3 配备的测量仪器为满足工程施工测量放线的需求，拟配备的主要测量仪器如下：仪器名称全站仪单棱镜GPS水准仪塔尺钢卷尺规格型号拓普康 GTS-102N－ －科力达新华测绘 X8－ －7.5m（50m）数量1 台2 根1 台1 台5 把10 把（5把）1.4 测量仪器检测本工程施工所配备的测量仪器均经专业维修人士检测校核，检测合格后才会投入使用。投入使用的测量仪器会做好日常的使用与保养..工作。一经发现问题，立即停用并送检专业维修单位维修校正。1.5 测量总体规划：（1）对原始控制网复查及保护，对控制网现场交接后，我们对一级控制网进行了复查，复查所得横纵坐标误差均在 20mm 以内（可能受温度、大气、棱镜立不稳等原因造成），而后，我们对控制桩做了 保 护 ， 在 桩 四 周 浇 筑 了 混 凝 土 护 墩 （ 护 墩 尺 寸 大 约 为300mm*300mm*200mm），作为永久性控制点。（2）测量放样为了便于施工，我们对整个施工板块采取了 3 级布控，一级控制网为甲方提供的 W1、W2、W3（三个控制点组成）；由于一级控制网各点距施工现场较远，施工不方便，我们从一级控制网导出二级控制网，二级控制网有 2 个点（即控制点桩，桩上均...
