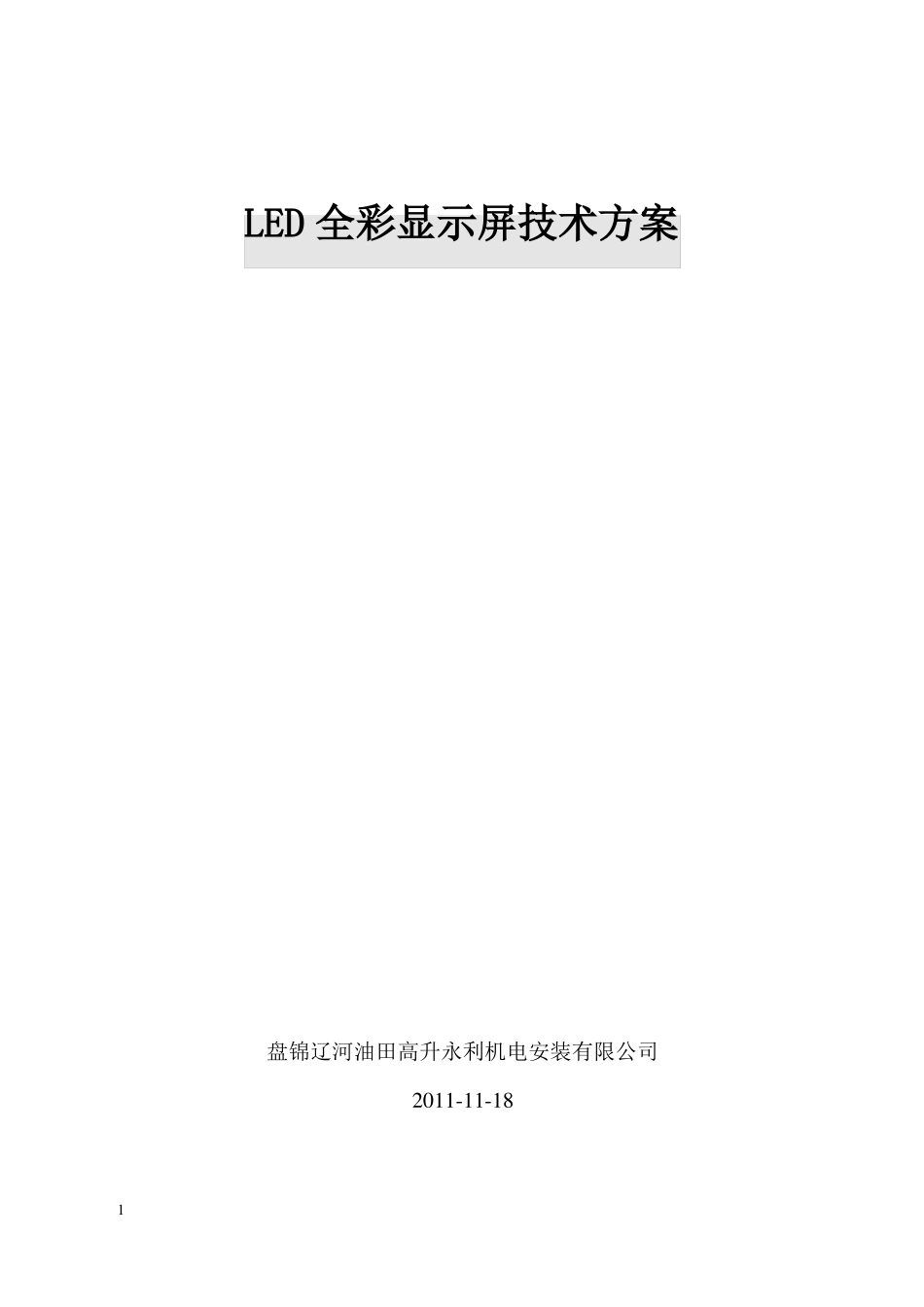

1LED 全彩显示屏技术方案盘锦辽河油田高升永利机电安装有限公司2011-11-18一、显示屏安装架及控制系统组成显示屏安装架及控制系统组成由显示屏、显示屏驱动器、安装架及控制系统组成。如图所示：2二、功能说明本屏采用了多媒体和同步控制技术，其显示与播放与控制计算机屏幕上相应区域的信息完全一致，LED 显示屏的图像色彩、对比度、亮度可通过软件调整。◇ 文字显示可以任意点阵显示中英文各种字体，有多种显示进入和退出方式，显示变换灵活。◇ 表格显示可绘制各种表格进行显示，表内数据既可利用编辑软件人工输入和更改，也可通过编制专用软件，从网上指定的数据库中自动采集显示。◇ 图片显示可将各种山水、人物图片放到屏上显示。◇ 动画播放可显示由动画软件制作的图文动画内容。◇ 视频播放接入 VCD/DVD、录像机、摄像机等视频信号源，屏上可显示视频画面；接入闭路电视信号，屏上便可收看各频道的电视节目。◇ 组合显示利用编辑软件可将文字、图片、表格、动画和视频进行组合、迭加显示。◇ 时间显示可采集计算机内的当前时间，并适时分幅显示，内容可包括：年、月、日、星期、时、分、秒等。◇ 温度显示接入温度传感器，显示屏可适时分幅显示当前温度。◇ 声音播放接入音响系统，可实现有声显示。◇ 联网显示可进行网络控制，远程编辑。3三、显示屏视频系统构成LED 显示屏系统由显示屏主体系统、编辑与控制系统、运行环境智能监控与安全保护系统、多媒体配套设备系统等部分构成，如图所示。配电系统传 感 器显示屏主体系统散热系统包括：屏体结构骨架密封舱避雷系统音响系统运行环境智能监控系统显示编辑系数码相机视频压VCD/DVD显示控制多媒摄像机扫描仪录像机LED 显示屏视频系统构成图3.1 系统组成系统由显示系统、前端系统、计算机网络系统、音视频控制单元、配电控制系统，系统软件等几部分组成。3.1.1 显示系统显示系统主要由通信单元、数据分配和扫描单元、LED 显示屏、控制计算机等几部分构成。43.1.1.1 数据分配和扫描单元数据分配和扫描单元是模块化结构设计，它将显示数据按区域分配到显示屏上，并完成显示数据扫描。3.1.1.2 显示屏屏体显示屏是有许多显示单元模组组成，它们分成不同的区域接受数据分配和扫描单元传来的显示数据，以模组化结构显示。保证系统安全可靠运行。每一个模组有独立的排风系统，保证模组内温度一致，保证白平衡。模组化结构设计，整个显示屏是由许多个单元模组组成，方便安装、...
