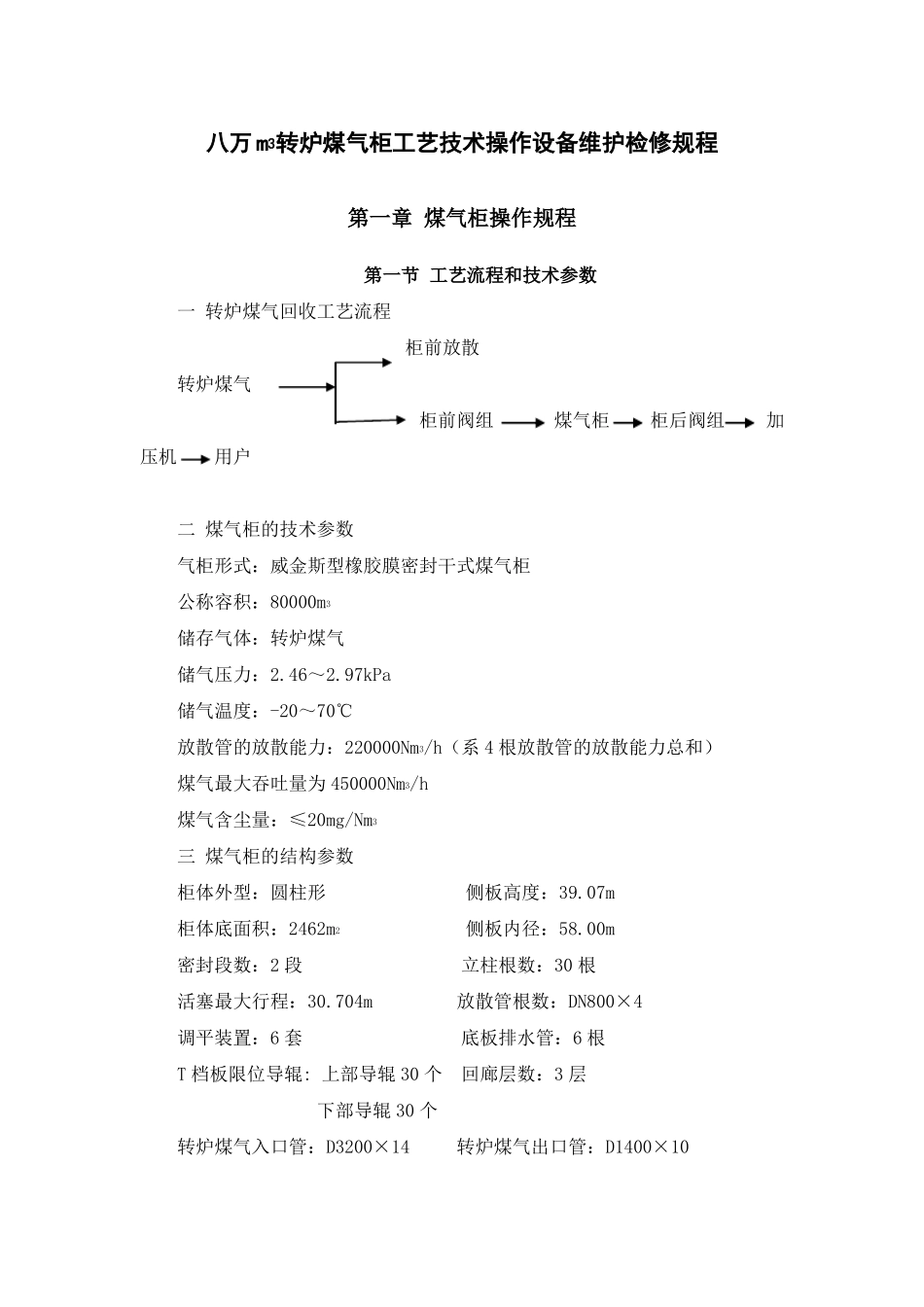

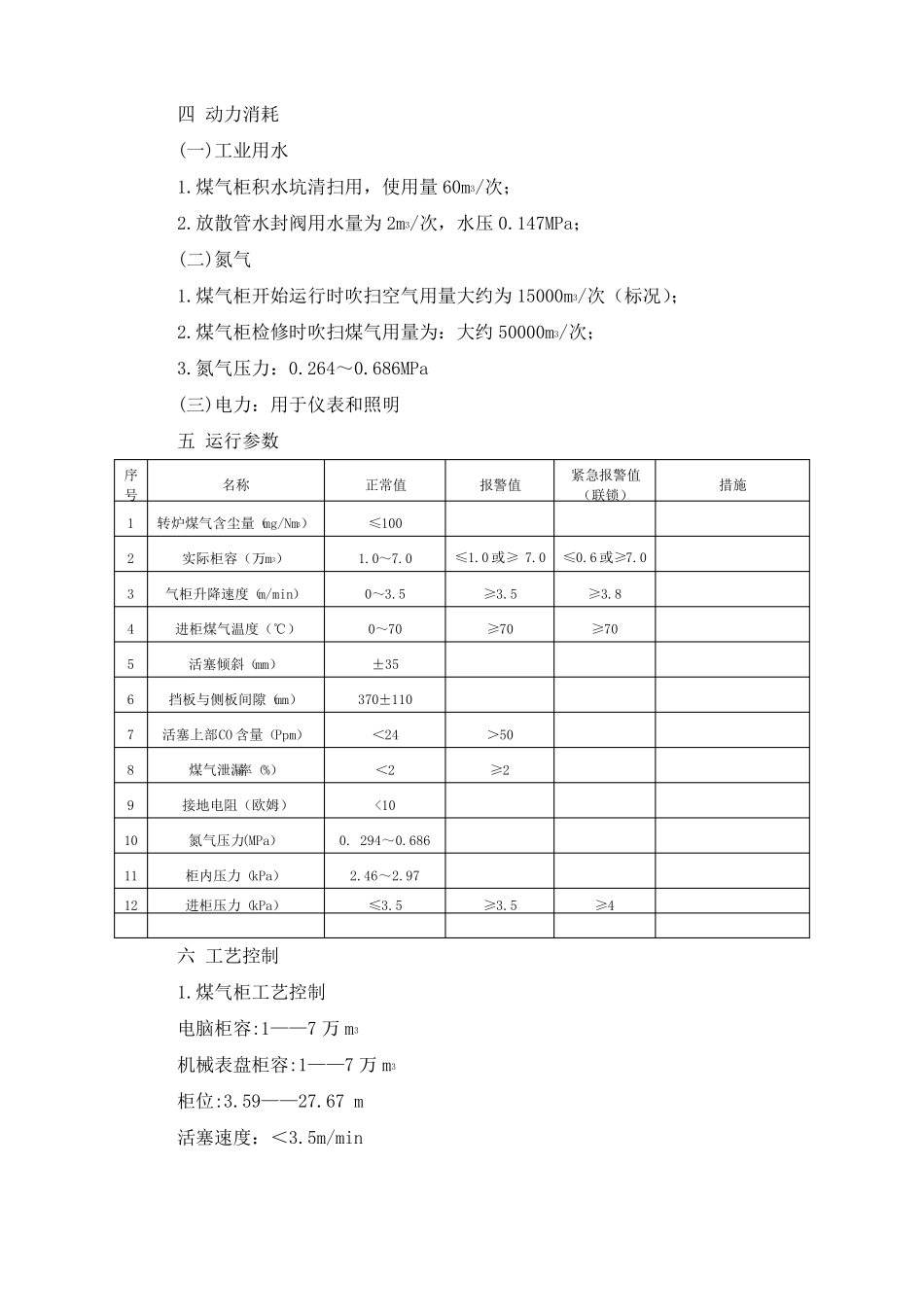

八万 m 转炉煤气柜工艺技术操作设备维护检修规程第一章 煤气柜操作规程第一节 工艺流程和技术参数一 转炉煤气回收工艺流程柜前放散转炉煤气柜前阀组煤气柜柜后阀组加压机用户二 煤气柜的技术参数气柜形式：威金斯型橡胶膜密封干式煤气柜公称容积：80000m3储存气体：转炉煤气储气压力：2.46～2.97kPa储气温度：-20～70℃放散管的放散能力：220000Nm3/h（系 4 根放散管的放散能力总和）煤气最大吞吐量为 450000Nm3/h煤气含尘量：≤20mg/Nm3三 煤气柜的结构参数柜体外型：圆柱形侧板高度：39.07m柜体底面积：2462m2侧板内径：58.00m密封段数：2 段立柱根数：30 根活塞最大行程：30.704m放散管根数：DN800×4调平装置：6 套底板排水管：6 根T 档板限位导辊: 上部导辊 30 个回廊层数：3 层下部导辊 30 个转炉煤气入口管：D3200×14转炉煤气出口管：D1400×103四 动力消耗(一)工业用水1.煤气柜积水坑清扫用，使用量 60m3/次；2.放散管水封阀用水量为 2m3/次，水压 0.147MPa；(二)氮气1.煤气柜开始运行时吹扫空气用量大约为 15000m3/次（标况）；2.煤气柜检修时吹扫煤气用量为：大约 50000m3/次；3.氮气压力：0.264～0.686MPa(三)电力：用于仪表和照明五 运行参数序号123456789101112名称转炉煤气含尘量（mg/Nm）实际柜容（万m ）气柜升降速度（m/min）进柜煤气温度（℃）活塞倾斜（mm）挡板与侧板间隙（mm）活塞上部CO 含量（Ppm）煤气泄漏率（%）接地电阻（欧姆）氮气压力(MPa）柜内压力（kPa）进柜压力（kPa）33正常值≤1001.0～7.00～3.50～70±35370±110＜24＜2<100. 294～0.6862.46～2.97≤3.5报警值紧急报警值（联锁）措施≤1.0 或≥ 7.0≤0.6 或≥7.0≥3.5≥70＞50≥2≥3.5≥3.8≥70≥4六 工艺控制1.煤气柜工艺控制电脑柜容:1——7 万 m3机械表盘柜容:1——7 万 m3柜位:3.59——27.67 m活塞速度：＜3.5m/min进口压力:2.47——2.97kPa出口压力:2.46——2.97kPa柜内压力:2.46——2.97kPa柜内温度:＜70℃进口温度: ＜70℃活塞顶部 CO 浓度: ＜24ppm2.加压机工艺控制进口压力:700——2750Pa出口压力: ＜17kPa煤气流量: ＜100000 m3电机轴承温度: ＜80℃前、后轴承: ＜70℃第二节 回收煤气前的准备一 回收煤气前的检查工作1.气柜的外部检查气柜全部验收达标合格，接到上级指令，进行气柜的操作，做外部检查。气柜外部检查按表 2—1 进行。表 2—1分类序号1本体234调平装置56柜容指示器789其它1...
