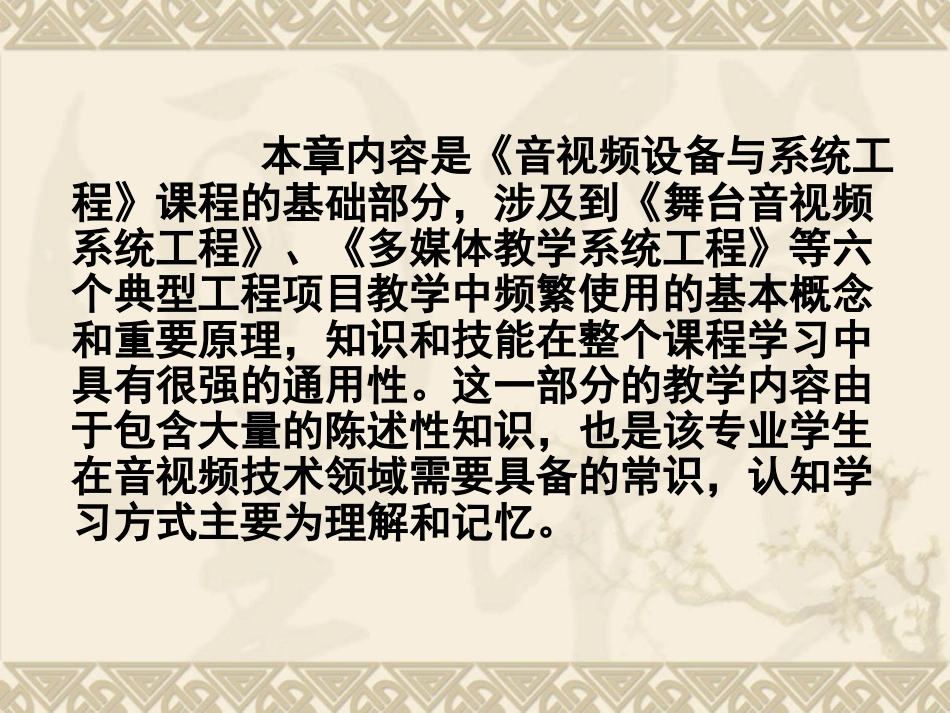

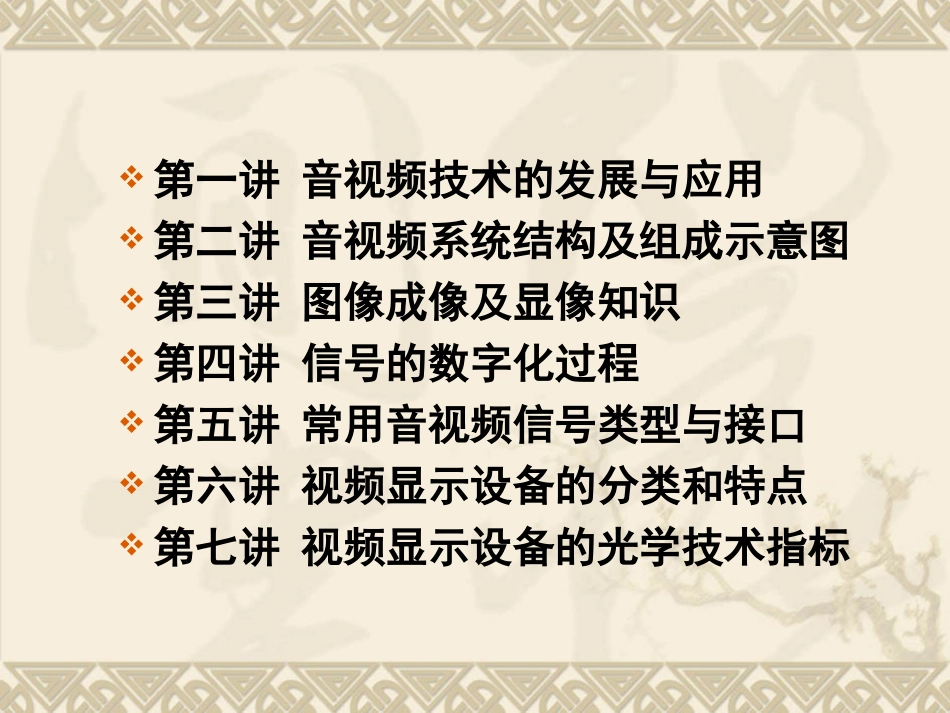

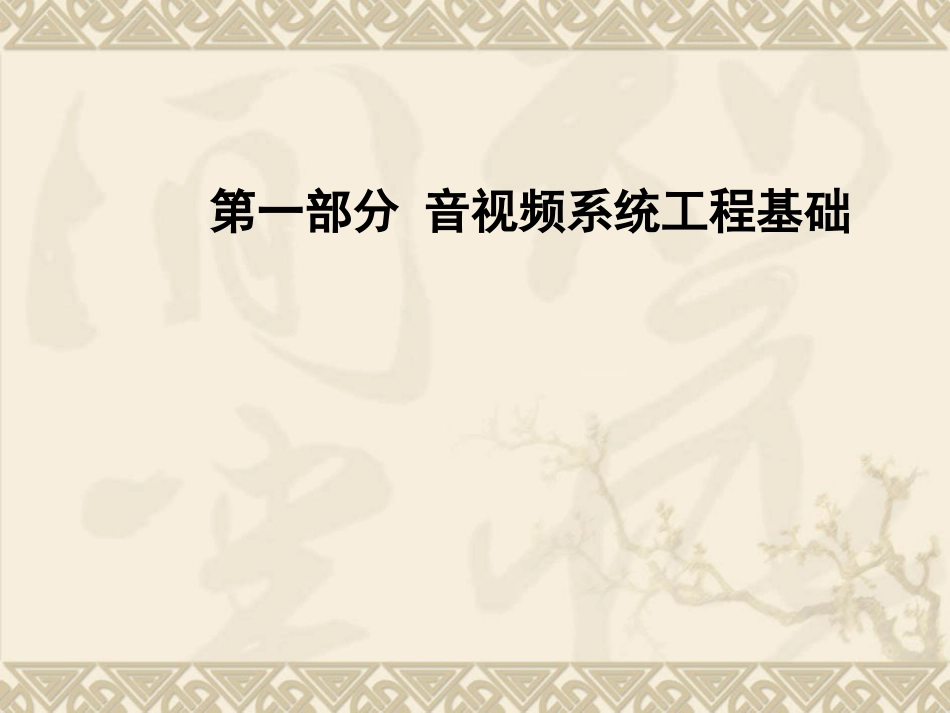

我爱祖国，但用的是奇异的爱情！第一部分音视频系统工程基础我爱祖国，但用的是奇异的爱情！本章内容是《音视频设备与系统工程》课程的基础部分，涉及到《舞台音视频系统工程》、《多媒体教学系统工程》等六个典型工程项目教学中频繁使用的基本概念和重要原理，知识和技能在整个课程学习中具有很强的通用性。这一部分的教学内容由于包含大量的陈述性知识，也是该专业学生在音视频技术领域需要具备的常识，认知学习方式主要为理解和记忆。我爱祖国，但用的是奇异的爱情！第一讲音视频技术的发展与应用第二讲音视频系统结构及组成示意图第三讲图像成像及显像知识第四讲信号的数字化过程第五讲常用音视频信号类型与接口第六讲视频显示设备的分类和特点第七讲视频显示设备的光学技术指标我爱祖国，但用的是奇异的爱情！第一讲音视频技术的发展与应用一、什么是音视频技术音频（Audio，A）技术和视频（Video，V）技术及其融合（AV）是音视频技术领域的研究对象，从以电视录像为主的传统学校电教室到追求视听享受的家庭影院，再到音频设备（音响）与视频设备完美结合的现代多功能厅、会议室和歌舞厅，音频技术和视频技术的融合程度越来越高，目前，AV技术已经渗透到人类生活与工作的方方面面。随着计算机技术和网络技术的发展，AV技术呈现出与信息技术（IT）融合发展的趋势（InfoAV），体现了数字化、智能化、网络化的特征。我爱祖国，但用的是奇异的爱情！二、音视频技术的应用当代音视频技术融计算机、声音、文本、图像、动画、视频和通信等多种功能于一体，借助日益普及的高速信息网，可实现音、视频信息的资源共享，音视频技术已经深入到人们日常生活中、学习、工作、生产、管理等各个方面，包括工农业、商业、政府机构、教育部门、交通、金融、军事、公安、电力、通信、能源、建筑、娱乐和医疗卫生等领域。我爱祖国，但用的是奇异的爱情！第二讲音视频系统结构及组成示意图我爱祖国，但用的是奇异的爱情！第三讲图像成像及显像知识本讲主要介绍与视频设备密切相关的图像成像、图像传输和图像显示的知识。一般性了解：视觉暂留、电视制式、高清格式、灰度级、CCD、视频带宽、扫描频率。重点讲解：三基色原理、电视成像与传像原理、清晰度与分辨率、视频扫描格式。我爱祖国，但用的是奇异的爱情！三基色原理自然界中出现的各种彩色，几乎都可以用某三种单色光以不同比例混合而得到。具有这种特性的三个单色光叫基色光，这三种颜色叫三基色。电视技术中使用的三基色是红、绿、蓝三色，其主要原因是人眼对这三种颜色的光最敏感，且用红、绿、蓝三色混合相加可以配出较多的彩色。根据三基色原理，我们只需要把要传送的各种彩色分解成红、绿、蓝三种基色，然后再将它们转变成三种电信号进行传送。在接收端，用彩色显像管将这三种电信号分别转换成红、绿、蓝三色光，就能重显原来的彩色图像。利用三基色原理，将彩色分解和重现，实现视觉上的各种彩色，是彩色图像显示和表达的基本方法。我爱祖国，但用的是奇异的爱情！电视成像与传像原理在电视技术中，传输彩色图像，实质上就是传输图像的亮度和色度。电视是根据人眼的视觉暂留特性和视觉心理，运用电子技术和光电技术，传送活动图像和声音信息的系统。通常由摄像、传输、显像三部分组成。我们先用摄像机将景物随时间和空间变化的光图像转换为电信号，即光信号转换为电信号，然后经过放大、调制等过程，将图像电信号调制在一个高频载波上，通过天线以无线电波的形式发送出去。在接收端（电视机）利用显像器件把电信号还原成光信号，重现人眼看得见的图像信息。由此可知，电视传像的基本过程是通过光-电变换、信号传送、电-光变换而实现的。我爱祖国，但用的是奇异的爱情！清晰度与分辨率图像清晰度（PictureDefinition）和图像分辨力（PictureResolution）是描述显示设备对图像细节重现能力的重要指标。图像清晰度指影像上各细部影纹及其边界的清晰程度，规定用屏幕上能分辨清楚的最高线数来表示，单位是“电视行(TVLine)”也称电视线。分辨率是指在摄录、传输和显示过程中所使用的图像质量记录指标，以及显示设备自身具有...
